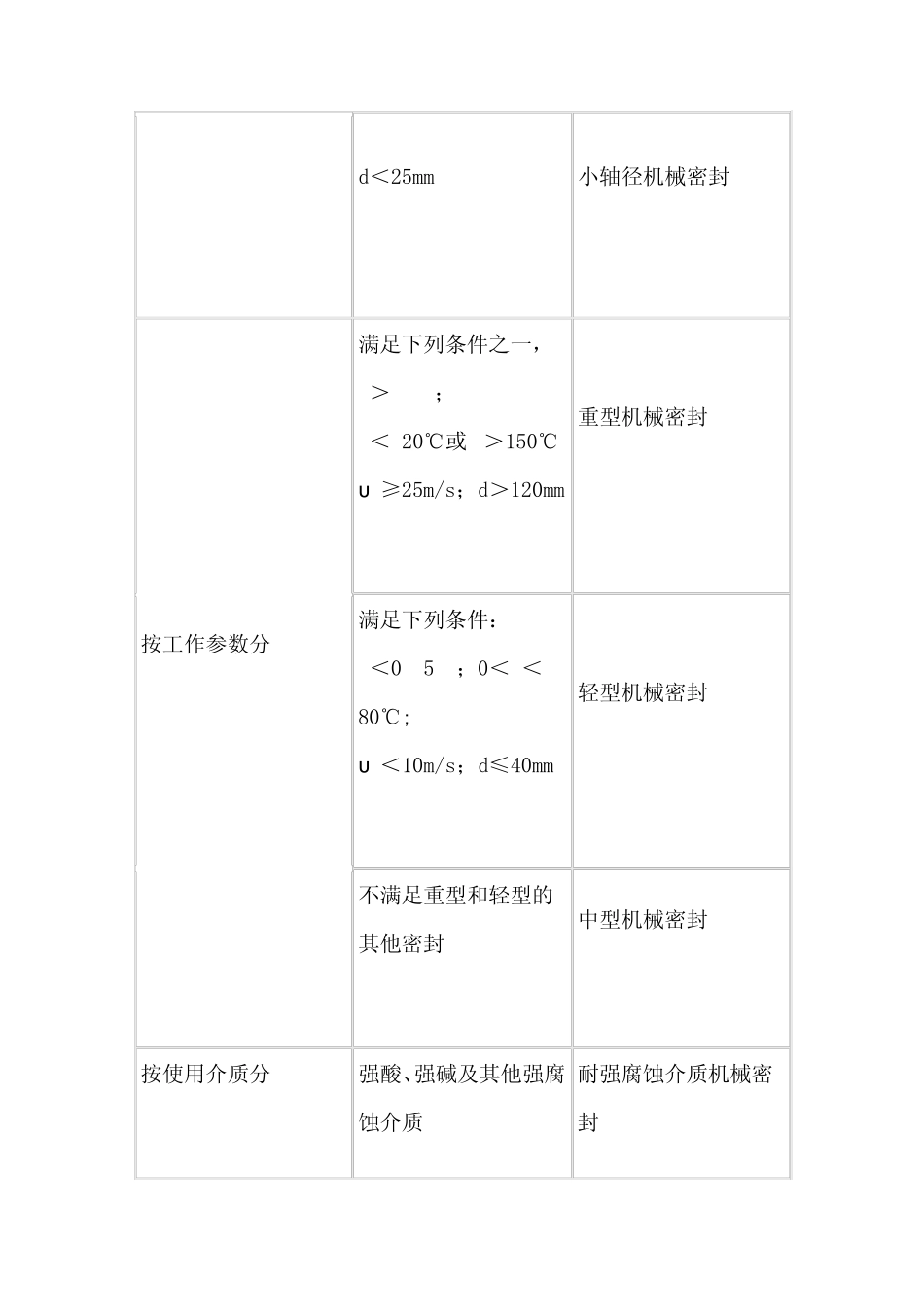

机械密封的类型 1 按工作参数分类 机械密封按不同工作参数分类见表1。 表1 机械密封按工作参数分类 按密封腔温度分 t>150℃ 高温机械密封 80<t≤150℃ 中温机械密封 -20≤t≤80℃ 普温机械密封 t<-20℃ 低温机械密封 按密封腔压力分 p>15MPa 超高压机械密封 3<p≤15MPa 高压机械密封 1<p≤3MPa 中压机械密封 常压≤p≤1MPa 低低机械密封 负压 真空机械密封 按密封端面速度分 υ >100m/s 超高速机械密封 25≤υ ≤100m/s 高速机械密封 υ <25m/s 一般速度机械密封 按轴径尺寸分 d>120mm 大轴径机械密封 25≤d≤120mm 一般轴径机械密封 d<25mm 小轴径机械密封 按工作参数分 满足下列条件之一, p>3MPa; t<-20℃或 t>150℃ υ ≥25m/s;d>120mm 重型机械密封 满足下列条件: p<0.5MPa;0<t<80℃; υ <10m/s;d≤40mm 轻型机械密封 不满足重型和轻型的其他密封 中型机械密封 按使用介质分 强酸、强碱及其他强腐蚀介质 耐强腐蚀介质机械密封 油、水、有机溶剂及其它弱腐蚀介质 耐油、水及其它弱腐蚀性介质机械密封 含磨粒介质 耐磨粒介质机械密封 2 按结构型式分类 机械密封按结构型式分类,其基本类型有: (1)平衡式和非平衡式机械密封 能使介质作用在密封端面上的压力卸荷的为平衡式,不能卸荷的为非平衡式。按卸荷程度不同,前者又分为部分平衡式(部分卸荷)和过平衡式(全部卸荷)。平衡式密封(图 29.7-2a)端面上所受的作用力随介质压力的升高而变化较小,因此适用于高压密封;非平衡式密封(图 29.7-2b)密封端面所受的作用力随介质压力的变化较大,因此只适用于低压密封。平衡式密封能降低端面上的摩擦和磨损,减小摩擦热,承载能力大,但其结构较复杂,一般需在轴或轴套上加工出台阶,成本较高。后者结构简单,介质压力小于 0.7MPa时广泛作用。 (2)内置式和外置式机械密封 弹簧和动环安装在密封箱内与介质接触的密封为内置(装)式密封(见图 29.7-3a);弹簧和动环安装在密封箱外不与介质接触的密封为外置(装)式密封(见图29.7-3b)。前者可以利用密封箱内介质压力来密封,机械密封的元件均处于流体介质中,密封端面的受力状态以及冷却和润滑情况好,是常用的结构型式。 外置式机械密封的大部分零件不与介质接触,暴露在设备外,便于观察及维修安装。但是由于外置式结构的介质作用力与弹性元件的弹力方向相反,当介质压力有波动,而...
