机械设计基础课程设计一级圆柱齿轮减速器

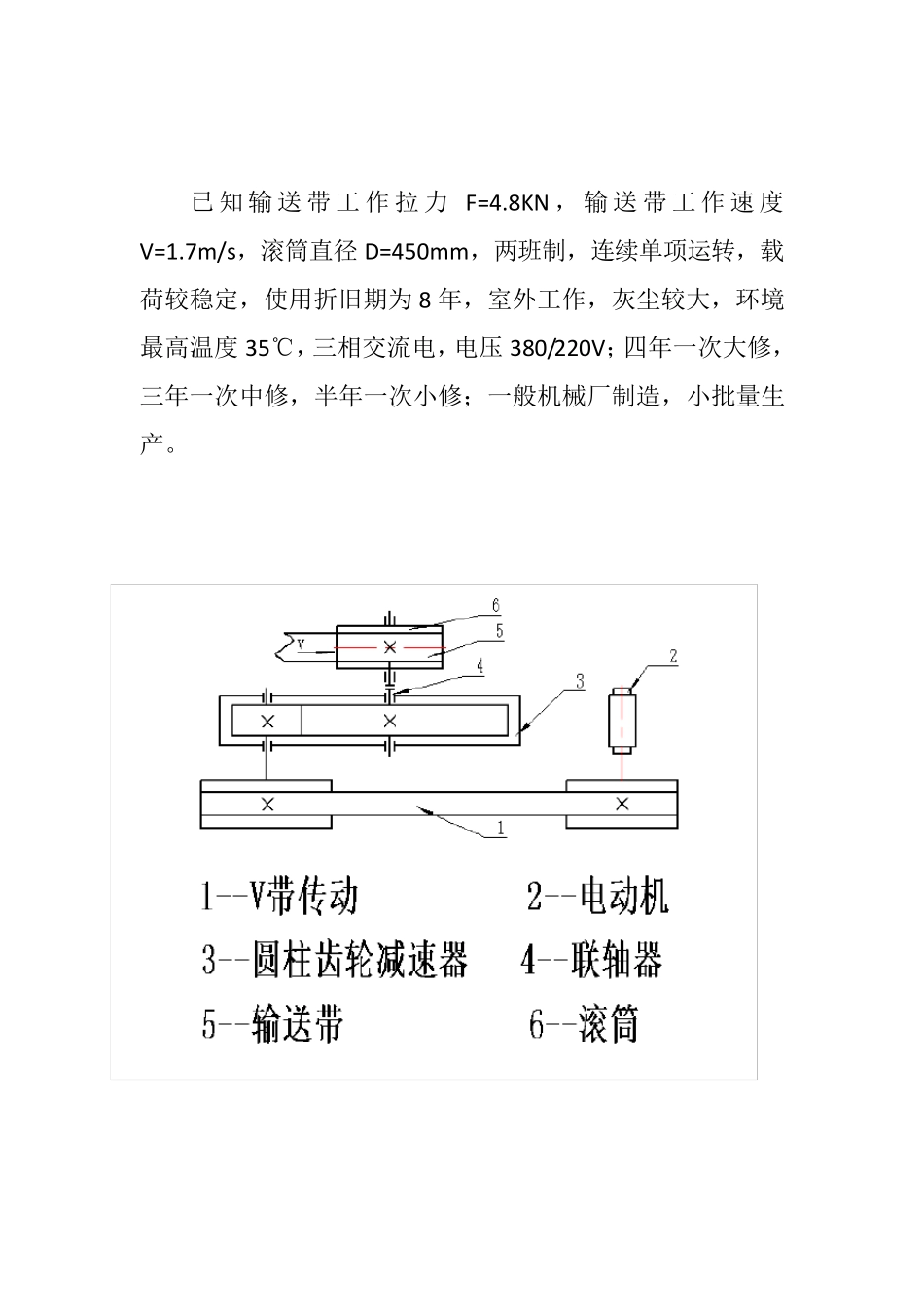

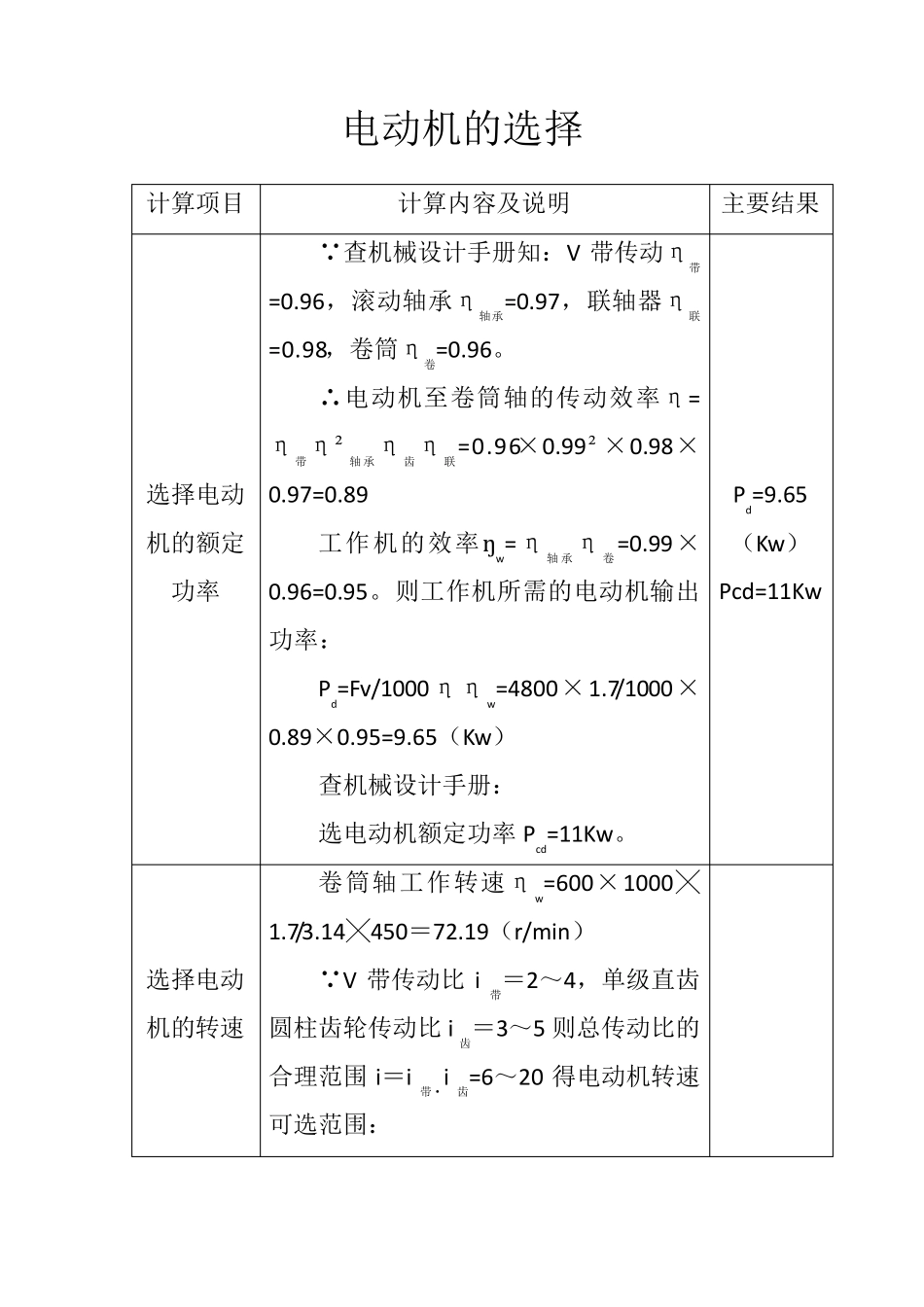

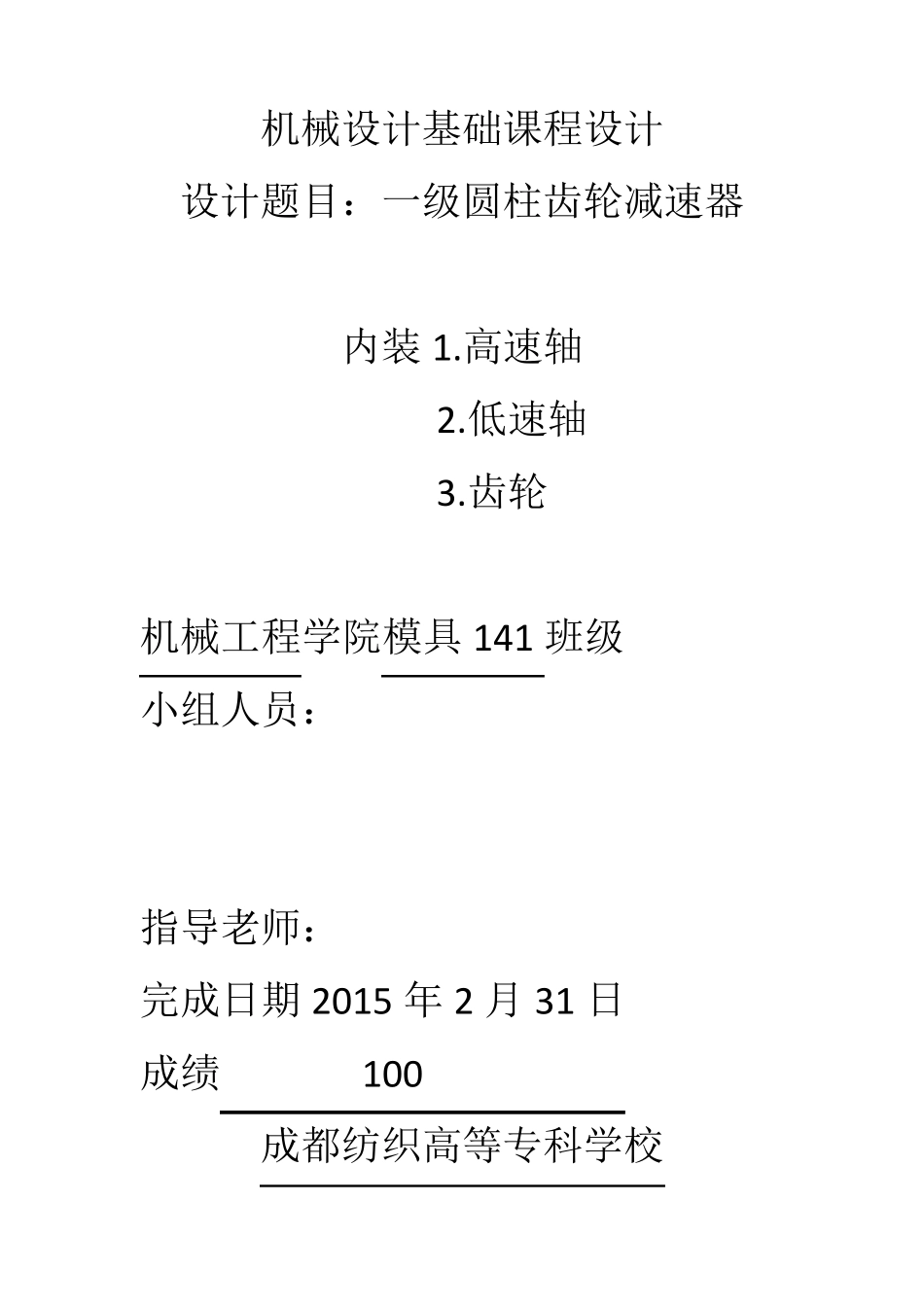

机械设计基础课程设计 设计题目：一级圆柱齿轮减速器 内装 1 .高速轴 2 .低速轴 3 .齿轮 机械工程学院模具 1 4 1 班级 小组人员： 指导老师： 完成日期 2 0 1 5 年 2 月 3 1 日 成绩 1 0 0 成都纺织高等专科学校 已知输送带工作拉力F=4.8KN ，输送带工作速度V=1.7m/s，滚筒直径D=450mm，两班制，连续单项运转，载荷较稳定，使用折旧期为8 年，室外工作，灰尘较大，环境最高温度35℃，三相交流电，电压 380/220V；四年一次大修，三年一次中修，半年一次小修；一般机械厂制造，小批量生产。 电动机的选择 计算项目 计算内容及说明 主要结果 选择电动机的额定功率 查机械设计手册知：V 带传动η带=0.96，滚动轴承η轴承=0.97，联轴器η联=0.98，卷筒η卷=0.96。 ∴电动机至卷筒轴的传动效率η=η带η²轴承η齿η联=0.96×0.99²×0.98×0.97=0.89 工作机的效率ŋw=η轴承η卷=0.99×0.96=0.95。则工作机所需的电动机输出功率： Pd=Fv/1000ηηw=4800×1.7/1000×0.89×0.95=9.65（Kw ） 查机械设计手册： 选电动机额定功率Pcd=11Kw 。 Pd=9.65（Kw ） Pcd=11Kw 选择电动机的转速 卷筒轴工作转速ηw=600×1000╳1.7/3.14╳450＝72.19（r/min） V 带传动比i带＝2～4，单级直齿圆柱齿轮传动比i齿＝3～5 则总传动比的合理范围i＝i带·i齿=6～20 得电动机转速可选范围： n=i·nw =（6～20）×72.19 =433。14～1443.8（r/min） ∴选电动机的同步转速n=1000r/min较合适。 查机械设计手册，确定电动机的型号为Y160L-6，满载转速nm=970r/min nm=970r/min 传动装置的总传动比 传动装置的总传动比 i=nm/nw =970/72.19=13.44 i=13.44 分配各级传动比 分配V 带传动比i1=3.2 单极直齿圆柱齿轮传动比i2=4.2 i1=3.2 i2=4.2 计算各轴的输入功率 小齿轮P1=Pd ×η带=9.65 ×0.96=9.264KW 大齿轮P2=P1×η²轴承 η齿 =9.264×0.99²×0.97=8.81Kw 卷 筒 轴Pw =P2×η联 η轴承 =8.81×0.98×0.99=8.55Kw P1=9.264Kw P2=8.81Kw Pw =8.55Kw V 带传动的设计 计算项目 计算内容及说明 主要结果 确定计算功率Pc Pc=KA·Pd，已知 Pd=9.625Kw 查机械设计基础表 4.7 得 KA=1.2， 则 Pc=1.2×9.65=11.58Kw Pc=11.58Kw 计算带型 根据 Pc=11.58KW 和小带轮转速n1=nm=970r/min,按图 4.12 选择 B 型带 B 型带 确定V 带轮基准直径 查表 4.8 选取 dd...
