机械设计基础课程设计一级减速器设计说明书

机械设计基础课程设计一级减速器设计说明书_第1页
1/17
机械设计基础课程设计一级减速器设计说明书_第2页
2/17
机械设计基础课程设计一级减速器设计说明书_第3页
3/17

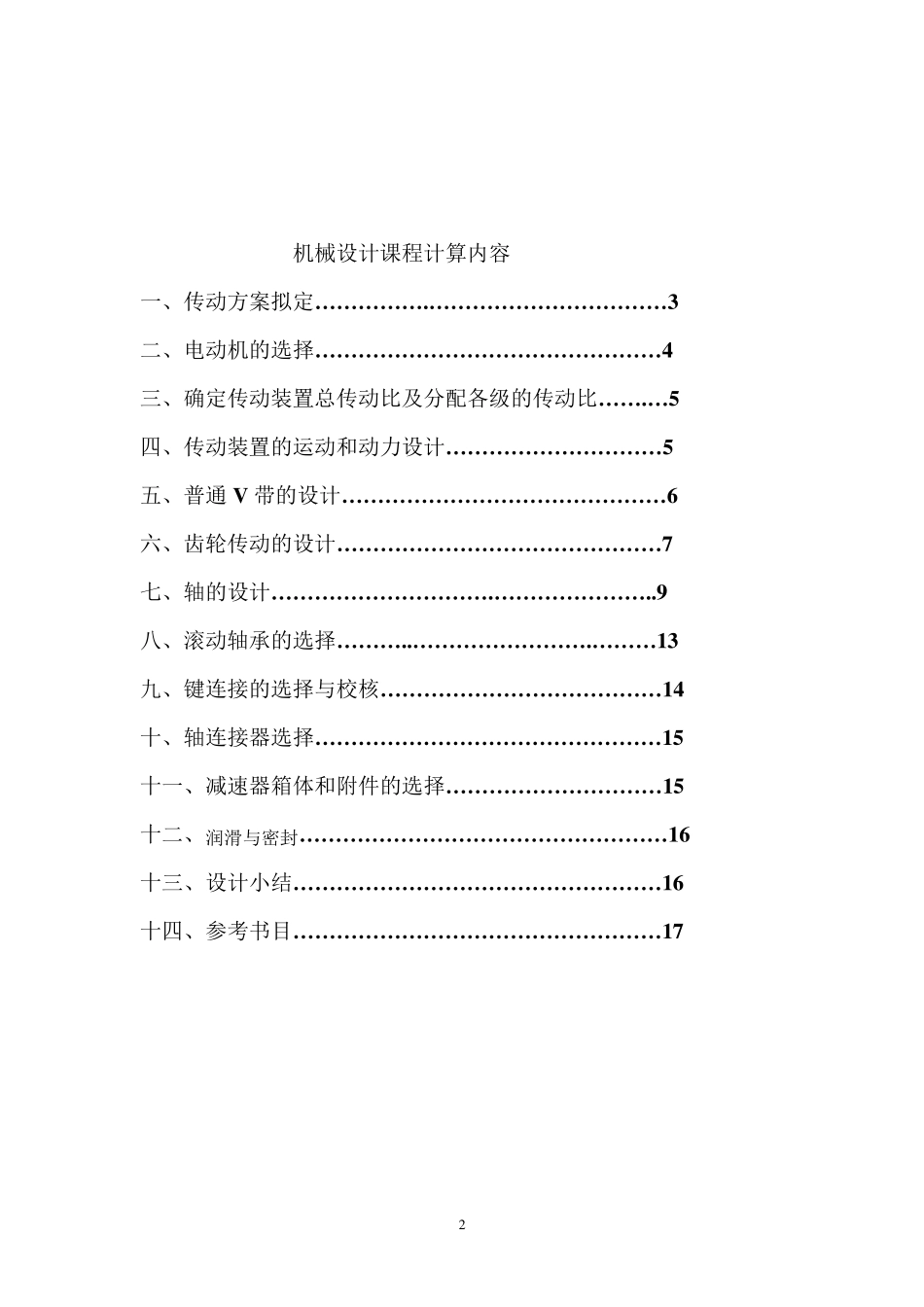

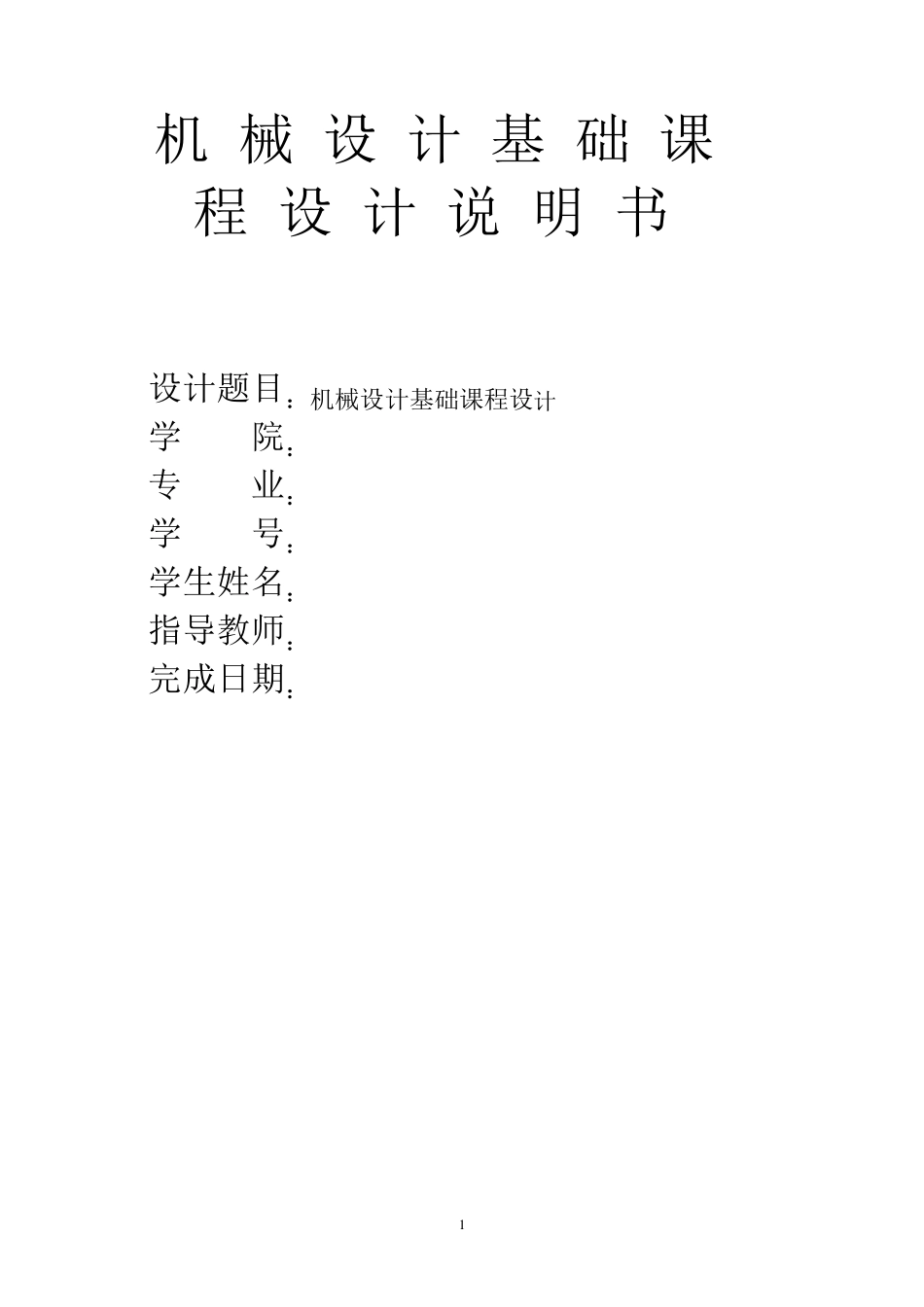

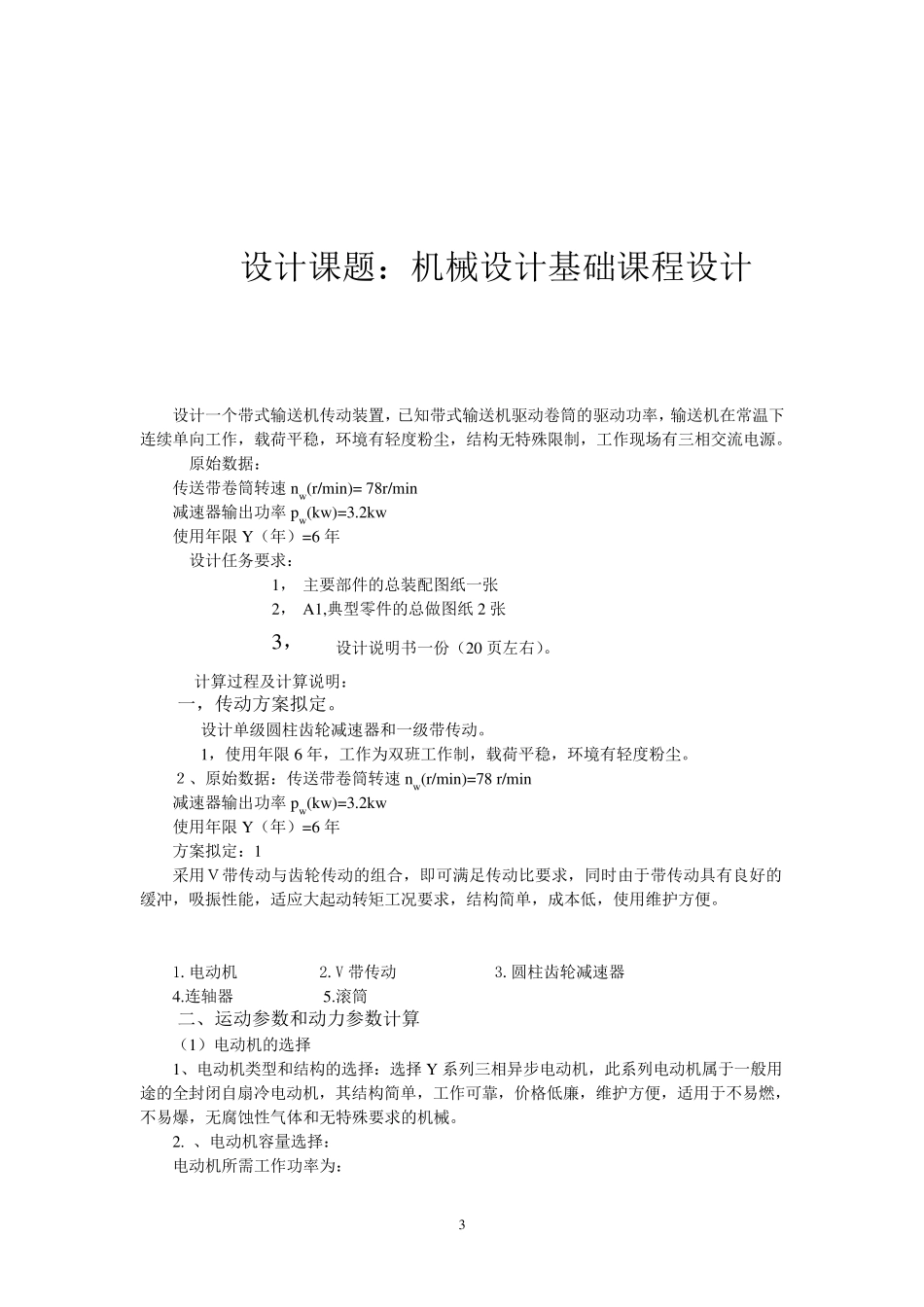

1 机 械 设 计 基 础 课 程 设 计 说 明 书 设计题目:机械设计基础课程设计 学 院: 专 业: 学 号: 学生姓名: 指导教师: 完成日期: 2 机械设计课程计算内容 一、传动方案拟定…………….……………………………3 二、电动机的选择…………………………………………4 三、确定传动装置总传动比及分配各级的传动比…….…5 四、传动装置的运动和动力设计…………………………5 五、普通 V 带的设计………………………………………6 六、齿轮传动的设计………………………………………7 七、轴的设计………………………….…………………..9 八、滚动轴承的选择………..…………………….………13 九、键连接的选择与校核…………………………………14 十、轴连接器选择…………………………………………15 十一、减速器箱体和附件的选择…………………………15 十二、润滑与密封……………………………………………16 十三、设计小结……………………………………………16 十四、参考书目……………………………………………17 3 设计课题:机械设计基础课程设计 设计一个带式输送机传动装置,已知带式输送机驱动卷筒的驱动功率,输送机在常温下连续单向工作,载荷平稳,环境有轻度粉尘,结构无特殊限制,工作现场有三相交流电源。 原始数据: 传送带卷筒转速nw (r/min)= 78r/min 减速器输出功率pw (kw )=3.2kw 使用年限Y(年)=6 年 设计任务要求: 1, 主要部件的总装配图纸一张 2, A1,典型零件的总做图纸2 张 3, 设计说明书一份(20 页左右)。 计算过程及计算说明: 一,传动方案拟定。 设计单级圆柱齿轮减速器和一级带传动。 1,使用年限6 年,工作为双班工作制,载荷平稳,环境有轻度粉尘。 2、原始数据:传送带卷筒转速nw (r/min)=78 r/min 减速器输出功率pw (kw )=3.2kw 使用年限Y(年)=6 年 方案拟定:1 采用V带传动与齿轮传动的组合,即可满足传动比要求,同时由于带传动具有良好的缓冲,吸振性能,适应大起动转矩工况要求,结构简单,成本低,使用维护方便。 1.电动机 2.V 带传动 3.圆柱齿轮减速器 4.连轴器 5.滚筒 二、运 动参 数和动力 参 数计算 (1)电动机的选 择 1、电动机类 型和结构的选 择 :选 择 Y 系 列 三相异 步 电动机,此 系 列 电动机属 于一般 用途 的全 封 闭 自 扇 冷 电动机,其 结...
