机泵拆装项目评分标准

机泵拆装项目评分标准_第1页
1/6
机泵拆装项目评分标准_第2页
2/6

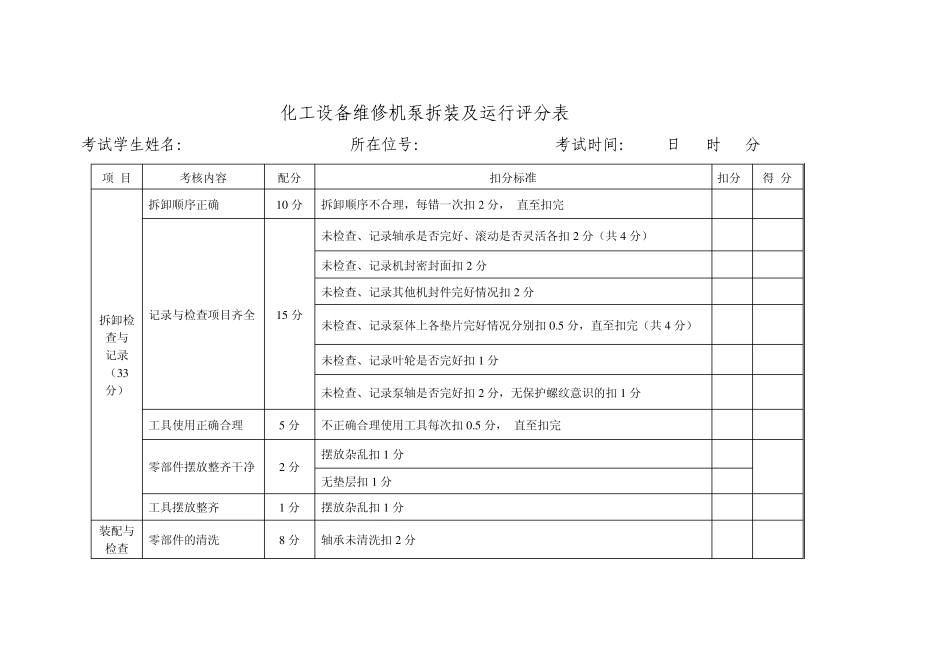

机泵拆装项目评分标准_第3页
3/6
机泵拆装及运行能力考试 对给定离心泵装置中的离心泵进行拆卸、检查、安装和运行 1.说明 (1)本题满分为 100分,完成时间为 180分钟。 (2)本项目为团体考试项目,要求考试的三名队员自行分工合作,共同完成任务。 (3)原始记录必须清晰,计算要有过程。 (4)老师按照选手操作过程、检查记录、计算过程和结果,依据评分标准评分。 2.考试内容 (1)IH泵的拆卸与检查:包括拆卸顺序正确,零部件的清洗,记录与检查项目齐全,工具使用正确合理,零部件摆放整齐,工具摆放整齐干净等。 (2)IH泵的安装:包括装配工序正确,工具使用正确,装配结束整机检查等。 (3)泵联轴器的找正:包括记录正确,架表正确牢固、读数准确,画联轴器计算图,计算垫片调整量等。 (4)开车前准备、试车与停车:包括油位检查,盘车,灌水,检查阀门开闭情况,试转向,开车,停车等。 3.考试要求 (1)每完成一项考试内容,应由指导老师确认后才能进入下一项内容考试。 ①IH泵的拆卸与检查完成后,放下手中所有工具及零件并示意指导老师停止计时;同时将零部件检查记录表交给指导老师,经指导老师检查并同意后方可进行下一项工作。 机封拆至动环、弹簧拿下即可,静环的 O型圈直接更换; 轴承拆卸可与主轴同时卸下即可,无需从主轴上拿下。 拆卸中的检查要有数据记录。 如在检查中发现零部件有缺陷将会影响整机装配质量时应简单写出处理方法,并告知指导老师,经确认后可重新领取零件(而不必进行缺陷的处理)。 ②IH泵安装完成后,开始找正。等找正完成后,放下手中所有工具及零件并示指导老师停止计时;同时将联轴器找正计算表交给指导老师,经指导老师检查并同意后方可进行下一项工作;(计算工具选手自备)找正采用二表四点找正法,找正记录完整,计算(只计算垫片调整量)有公式,调整后有记录。 (联轴器找正技术要求,表读数:径向偏移≤0.05mm,轴向偏移≤0.1mm) ③开车前准备、试车与停车完成后,放下手中所有工具及零件并示意指导老师停止计时;选手工作全部完成,经指导老师检查并同意后清理现场,交还领取的工具及剩余耗材。 若有缺失工具或损坏工具的,除照价赔偿外,每缺失或损坏工具一件在总分中扣除 2分。 (2)操作要规范,防止发生事故 (3)考试人员使用工具量具、耗材由赛场提供,计算器由自己携带。 (4)考试结束后考试选手应将现场卫生打扫干净,将找正用不锈钢垫铁收入工具盒,铜皮取出。 化工设备维修机泵拆...
