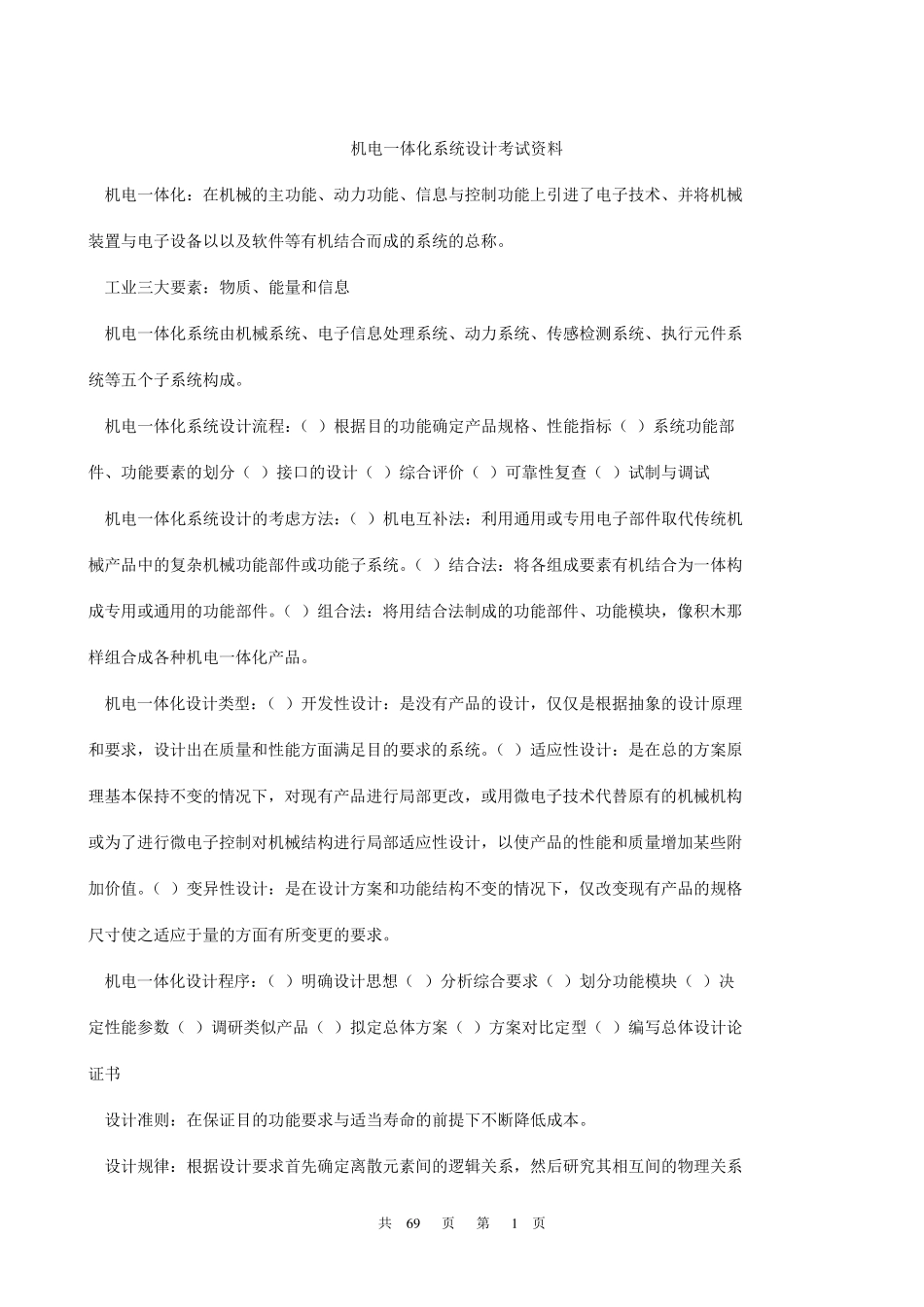

共 6 9 页 第 1 页 机电一体化系统设计考试资料 1.机电一体化：在机械的主功能、动力功能、信息与控制功能上引进了电子技术、并将机械 装置与电子设备以以及软件等有机结合而成的系统的总称。 2.工业三大要素：物质、能量和信息 3.机电一体化系统由机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系 统等五个子系统构成。 4.机电一体化系统设计流程：（1）根据目的功能确定产品规格、性能指标（2）系统功能部 件、功能要素的划分（3）接口的设计（4）综合评价（5）可靠性复查（6）试制与调试 5.机电一体化系统设计的考虑方法：（1）机电互补法：利用通用或专用电子部件取代传统机 械产品中的复杂机械功能部件或功能子系统。（2）结合法：将各组成要素有机结合为一体构 成专用或通用的功能部件。（3）组合法：将用结合法制成的功能部件、功能模块，像积木那 样组合成各种机电一体化产品。 6.机电一体化设计类型：（1）开发性设计：是没有产品的设计，仅仅是根据抽象的设计原理 和要求，设计出在质量和性能方面满足目的要求的系统。（2）适应性设计：是在总的方案原 理基本保持不变的情况下，对现有产品进行局部更改，或用微电子技术代替原有的机械机构 或为了进行微电子控制对机械结构进行局部适应性设计，以使产品的性能和质量增加某些附 加价值。（3）变异性设计：是在设计方案和功能结构不变的情况下，仅改变现有产品的规格 尺寸使之适应于量的方面有所变更的要求。 7.机电一体化设计程序：（1）明确设计思想（2）分析综合要求（3）划分功能模块（4）决 定性能参数（5）调研类似产品（6）拟定总体方案（7）方案对比定型（8）编写总体设计论 证书 8.设计准则：在保证目的功能要求与适当寿命的前提下不断降低成本。 9.设计规律：根据设计要求首先确定离散元素间的逻辑关系，然后研究其相互间的物理关系 共 6 9 页 第 2 页 这样就可根据设计要求和手册确定其结构关系，最终完成全部设计工作。 10.绿色设计：在新产品的开发阶段，就考虑其整个生命周期内对环境的影响，从而减少对 环境的污染、资源的浪费、使用安全和人类健康等所产生的副作用。 11.传动机构的作用：传动机构的主要功能是传递转矩与转速。目的是使执行元件与负载之 间在转矩与转速方面得到最佳匹配。 12.机电一体化对传动机构的基本要求：传动间隙小、精度高、体积小、重量轻、运动平稳、 传递转矩大。 13.谐波齿轮传动...
