机电传动作业

机电传动作业_第1页
1/11
机电传动作业_第2页
2/11
机电传动作业_第3页
3/11

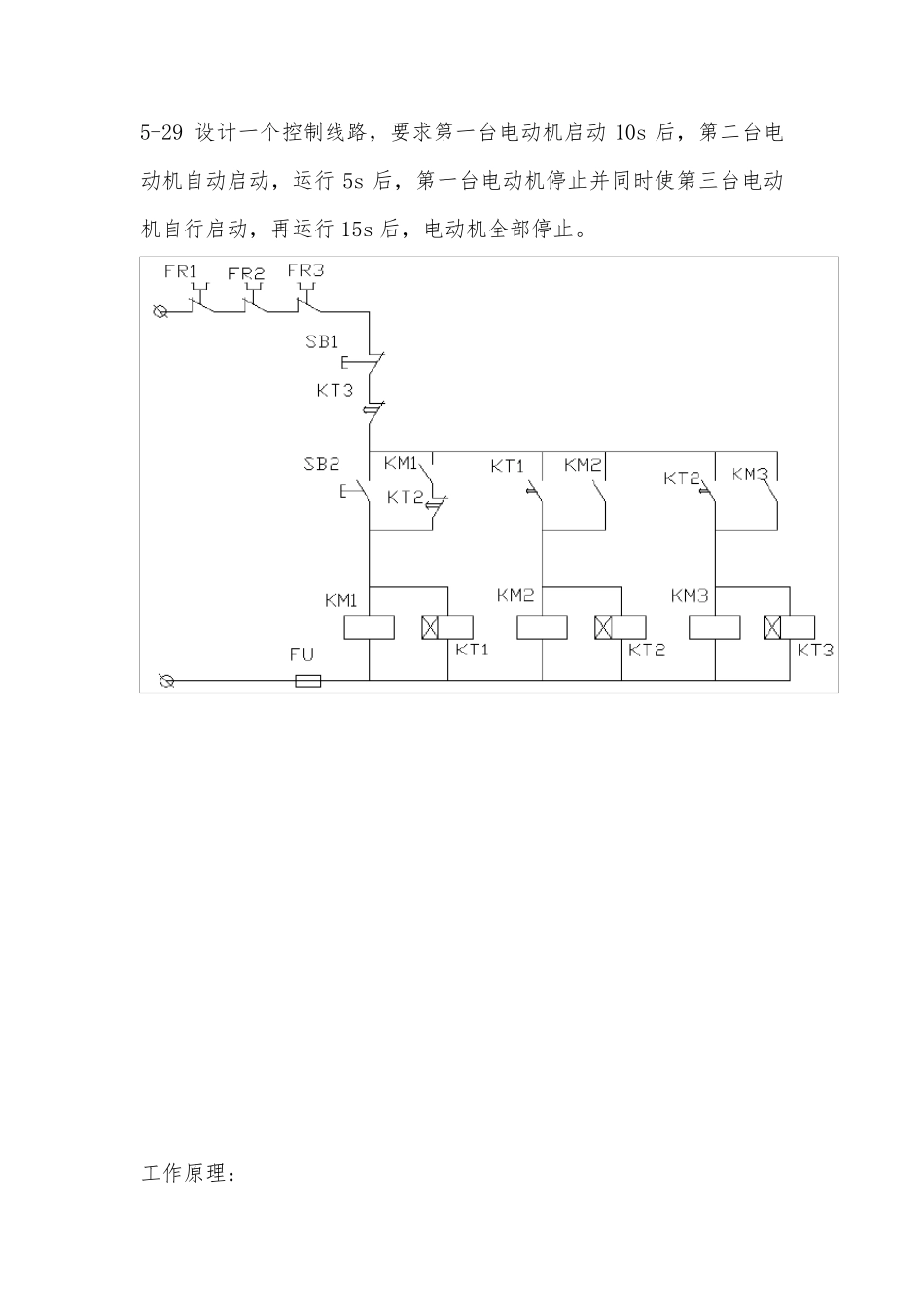

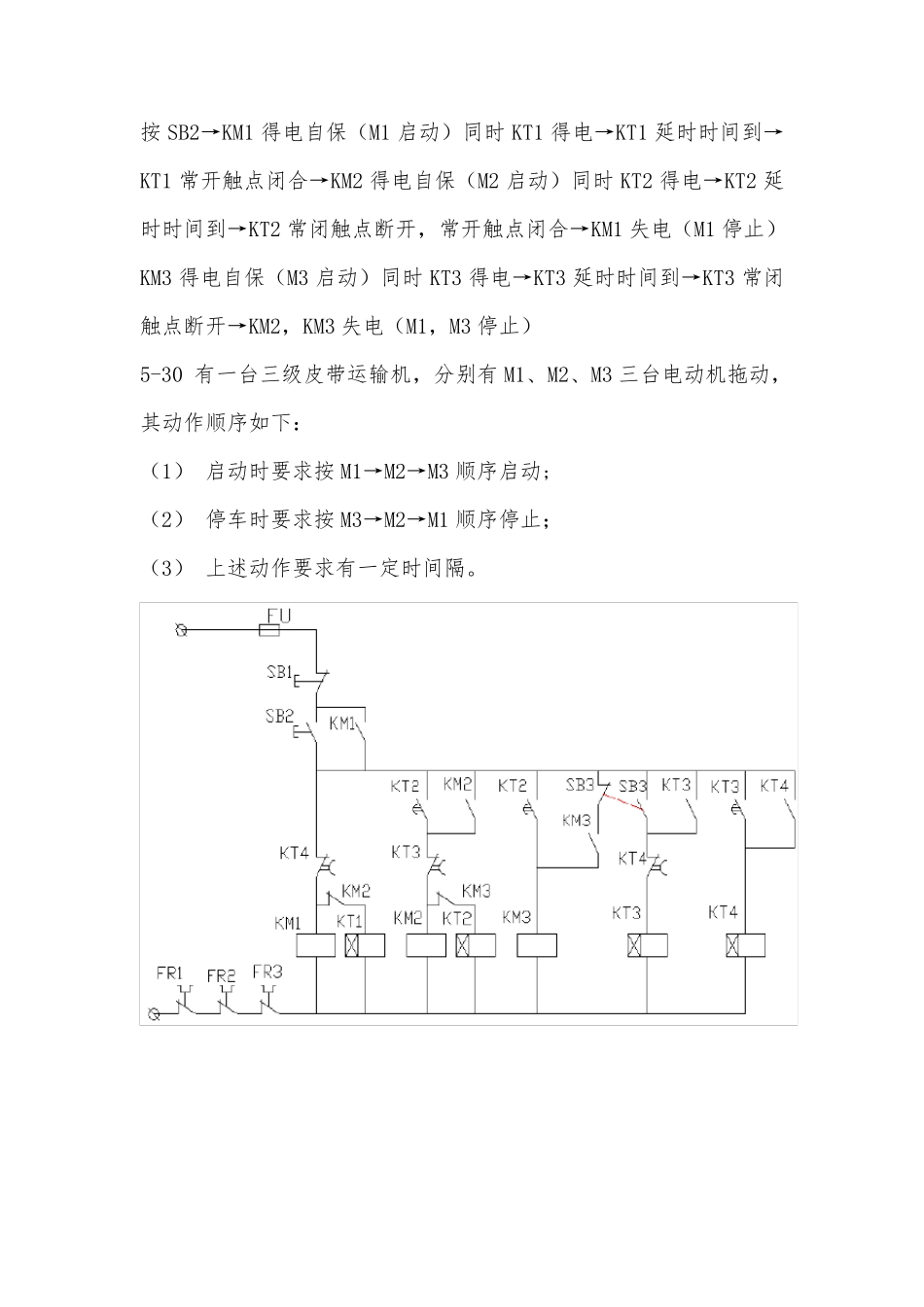

5-29 设计一个控制线路,要求第一台电动机启动10s 后,第二台电动机自动启动,运行5s 后,第一台电动机停止并同时使第三台电动机自行启动,再运行15s 后,电动机全部停止。 工作原理: 按SB2→KM1 得电自保(M1 启动)同时 KT1 得电→KT1 延时时间到→KT1 常开触点闭合→KM2 得电自保(M2 启动)同时 KT2 得电→KT2 延时时间到→KT2 常闭触点断开,常开触点闭合→KM1 失电(M1 停止)KM3 得电自保(M3 启动)同时 KT3 得电→KT3 延时时间到→KT3 常闭触点断开→KM2,KM3 失电(M1,M3 停止) 5-30 有一台三级皮带运输机,分别有 M1、M2、M3 三台电动机拖动,其动作顺序如下: (1) 启动时要求按M1→M2→M3 顺序启动; (2) 停车时要求按M3→M2→M1 顺序停止; (3) 上述动作要求有一定时间隔。 工作原理: 启动:按SB2 →KM1 得电自保(M1 启动)同时 KT1 得电→KT1 延时时间到→KM2 得电自保(M2 启动)同时 KT2 得电→KT2 延时时间到→KM3得电自保(M3 启动) 停止:按SB3→KM3 失电(M3 停止)同时 KT3 得电自保→KT3 延时时间到→KM2 失电(M2 停止)同时 KT4 得电→KT4 延时时间到→KM1 失电(M1 停止) 5-31 为两台异步电动机设计一个控制线路,要求如下: (1) 两台电动机互不影响地独立操作; (2) 能同时控制两台电动机的启动和停止; (3)当一台电动机发生过载时,两台电动机均停止。 工作原理: 启动: SB2→KM1 得电自保(M1 启动); SB4→KM2 得电自保(M2 启动)。SB6→KA 得电→KM1,KM2 得电自保(同时 M1,M2 启动) 停止:SB1 总停止开关;SB3 为 M1 停止开关;SB5 为 M2 停止开关。 5-32 现有一双速电动机,试按下述要求设计控制前路: (1) 分别用两个按钮操作电动机的高速启动和低速启动,用一个总停按钮操作电动机的停止; (2) 启动高速时,应先接成低速,然后经延时后再转换接到高速; (3) 应有短路保护与过载保护。 工作原理: 低速启动:按SB2→KM1 得电自保 高速启动:按SB3→KA 得电自保,同时 KT 得电→KM1 得电自保(低速启动)→KT 延时时间到→KM1 失电,KM2,KM3 得电自保(低速停止,高速启动) 停止:SB1 为总停开关;SB4 为低速停止开关;SB5 为高速停止开关。 5-33 设计一个小车运行的控制线路。小车由异步电动机拖动,其动作程序如下: (1) 小车原位开始前进,到终点...
