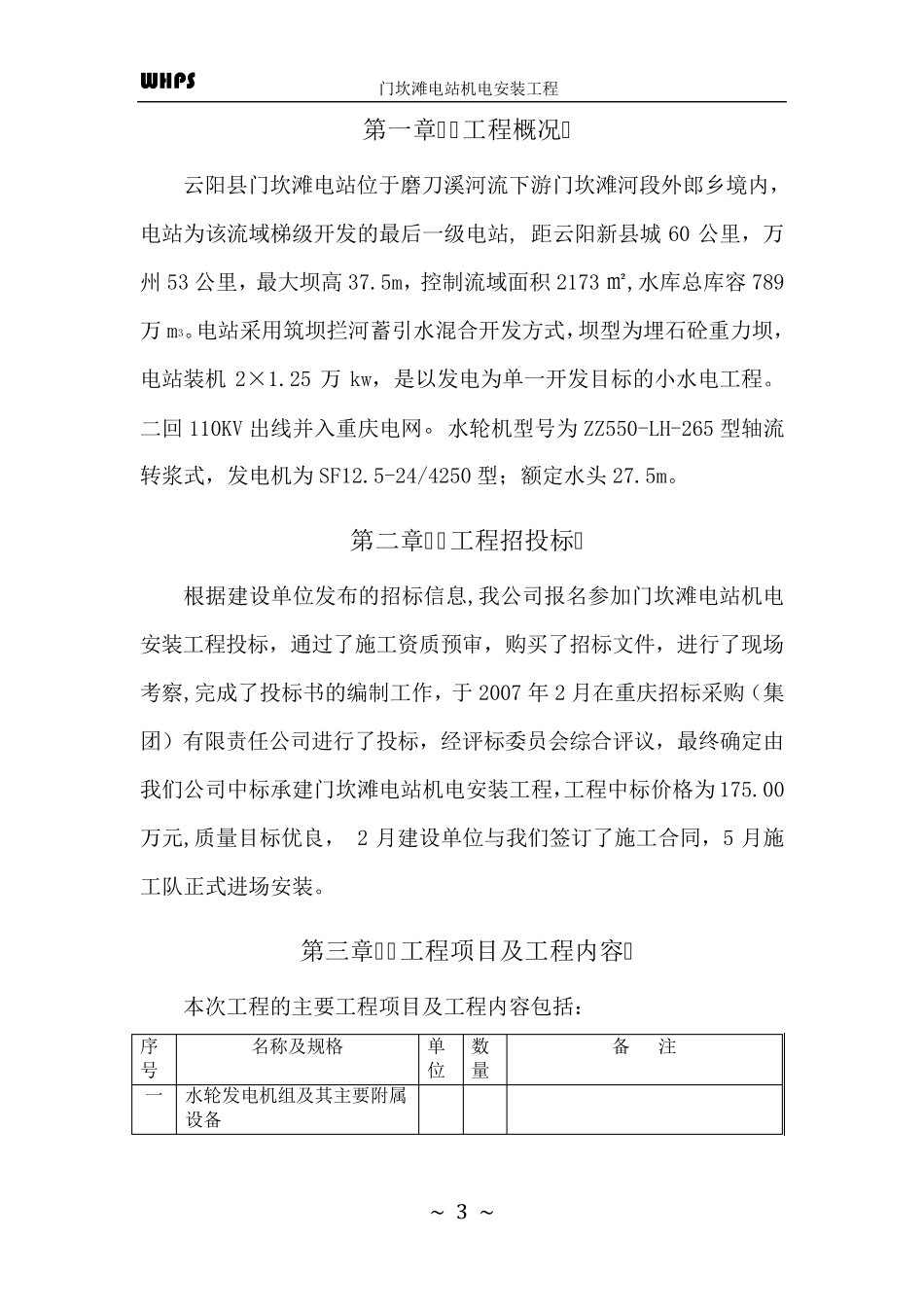

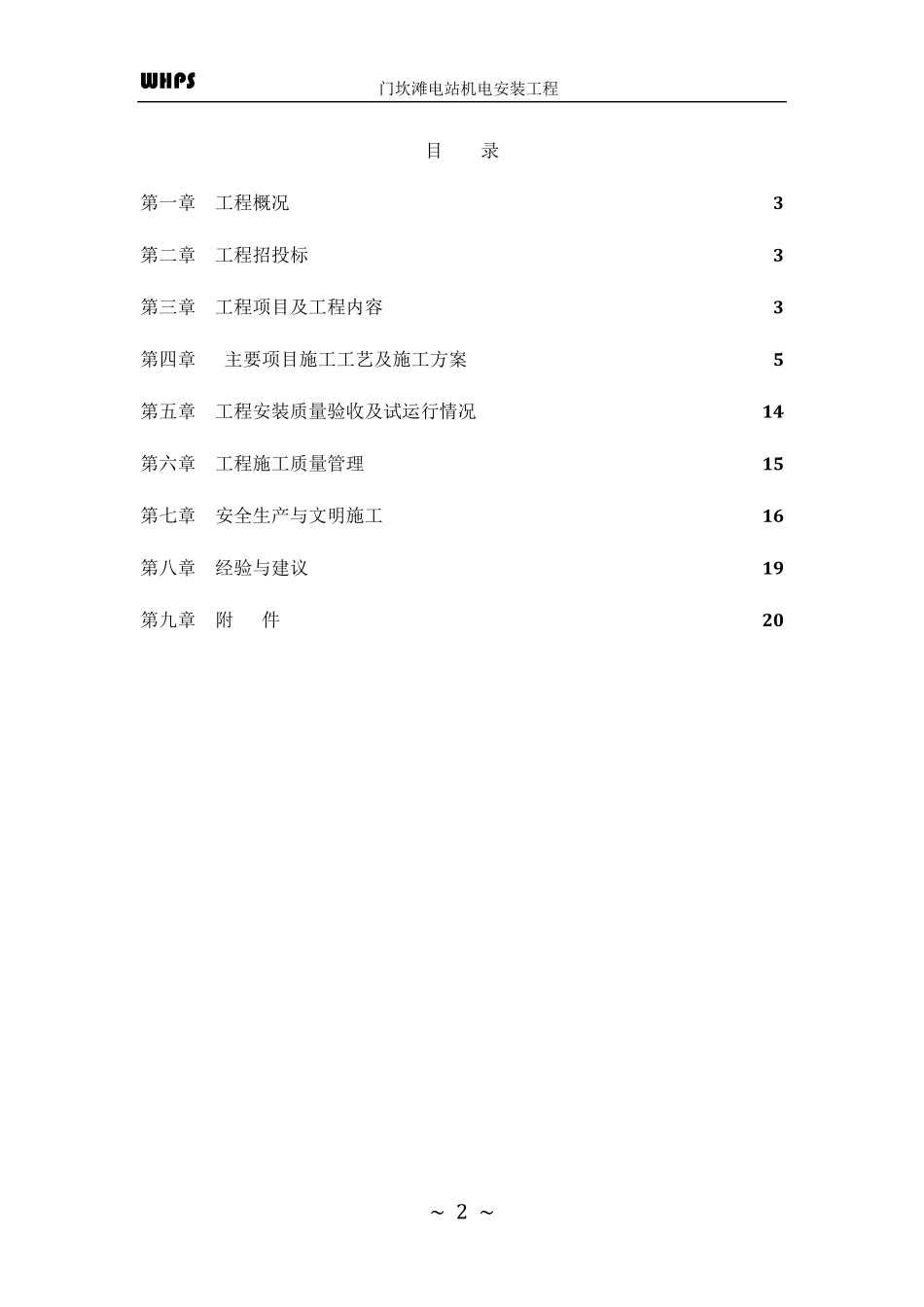

重庆市云阳县 门坎滩电站机电安装工程 施工管理报告 重庆市万州区万河水电配送实业公司 二〇〇八年十一月十八日 W HPS 门坎滩电站机电安装工程 ~ 2 ~ 目 录 第一章 工程概况 3 第二章 工程招投标 3 第三章 工程项目及工程内容 3 第四章 主要项目施工工艺及施工方案 5 第五章 工程安装质量验收及试运行情况 14 第六章 工程施工质量管理 15 第七章 安全生产与文明施工 16 第八章 经验与建议 19 第九章 附 件 20 W HPS 门坎滩电站机电安装工程 ~ 3 ~ 第一章 工程概况 云阳县门坎滩电站位于磨刀溪河流下游门坎滩河段外郎乡境内，电站为该流域梯级开发的最后一级电站, 距云阳新县城60 公里，万州53 公里，最大坝高37.5m，控制流域面积2173 ㎡,水库总库容789万m3。电站采用筑坝拦河蓄引水混合开发方式，坝型为埋石砼重力坝，电站装机2×1.25 万kw，是以发电为单一开发目标的小水电工程。二回 110KV 出线并入重庆电网。水轮机型号为ZZ550-LH-265 型轴流转浆式，发电机为SF12.5-24/4250 型；额定水头 27.5m。 第二章 工程招投标 根据建设单位发布的招标信息,我公司报名参加门坎滩电站机电安装工程投标，通过了施工资质预审，购买了招标文件，进行了现场考察,完成了投标书的编制工作，于2007 年2 月在重庆招标采购（集团）有限责任公司进行了投标，经评标委员会综合评议，最终 确 定由我们 公司中 标承 建门坎滩电站机电安装工程，工程中 标价 格 为175.00万元 ,质量 目标优 良 ， 2 月建设单位与 我们 签 订 了施工合同 ，5 月施工队 正 式进场安装。 第三 章 工程项 目及 工程内容 本 次 工程的主 要 工程项 目及 工程内容包 括 ： 序号 名称 及 规 格 单位 数量 备 注 一 水轮发电机组 及 其 主 要 附 属设备 W HPS 门坎滩电站机电安装工程 ~ 4 ~ 序号 名称及规格 单位 数量 备 注 1 水轮机ZZ550-LH-265 台套 2 主要设备由发包人提供（金属肘管） 2 发电机SF12. 5-24/4250 台套 2 主要设备由发包人提供 3 调速器BST=80（PLC）及油压装置HYZ-1.6 组合式，带油泵控制箱 台套 2 主要设备由发包人提供。其中：接力器油管由其他承包人供货至机墩第一对法兰处 4 励磁系统（包括励磁变压器） 台套 2 主要设备由发包人提供 5 测温自动屏 台套 2 6 自动化元件 台套 2 7 油、气、水、量测及发...
