机箱加工工艺

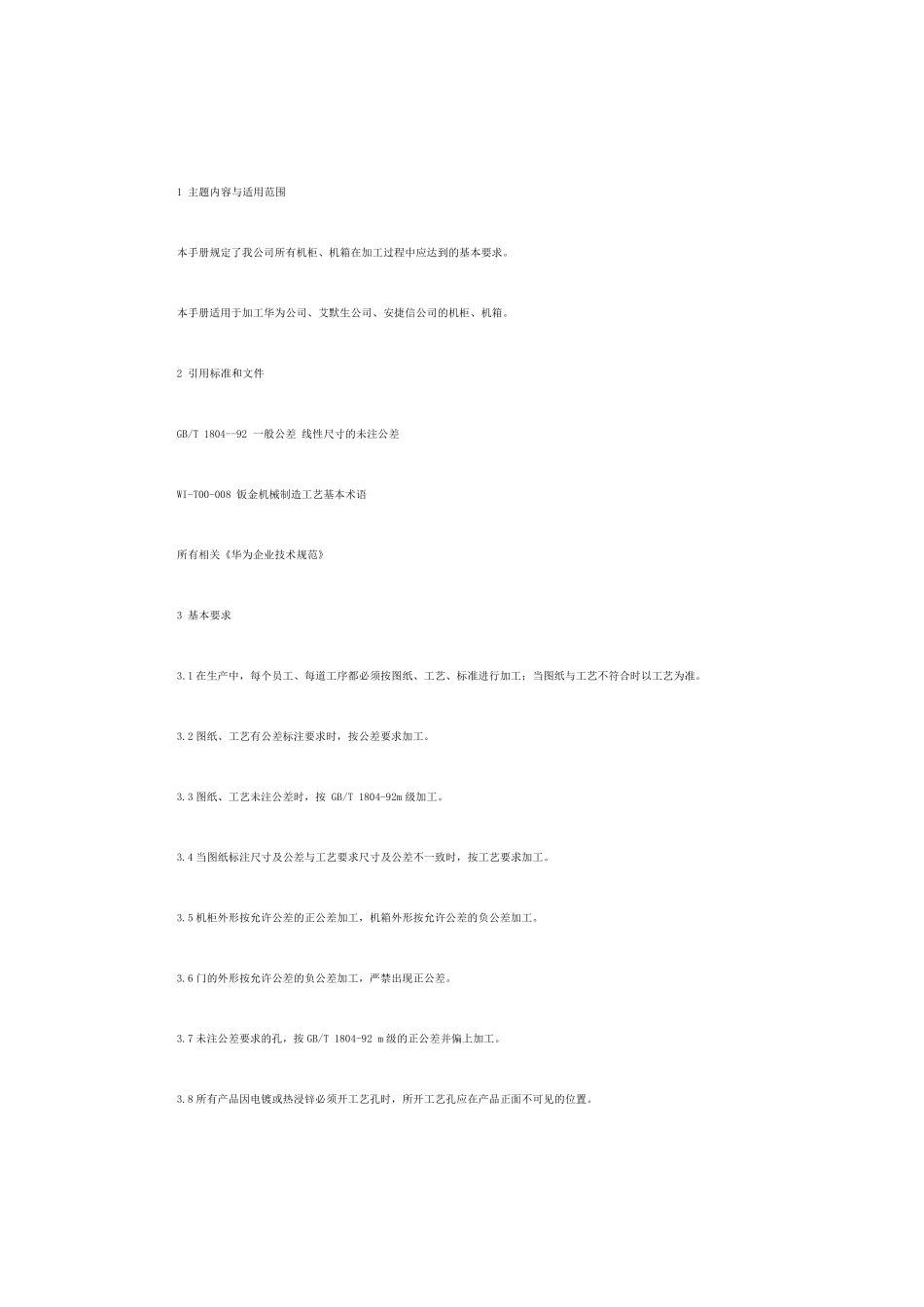

1 主题内容与适用范围 本手册规定了我公司所有机柜、机箱在加工过程中应达到的基本要求。 本手册适用于加工华为公司、艾默生公司、安捷信公司的机柜、机箱。 2 引用标准和文件 GB/T 1804--92 一般公差 线性尺寸的未注公差 WI-T00-008 钣金机械制造工艺基本术语 所有相关《华为企业技术规范》 3 基本要求 3.1 在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工；当图纸与工艺不符合时以工艺为准。 3.2 图纸、工艺有公差标注要求时，按公差要求加工。 3.3 图纸、工艺未注公差时，按 GB/T 1804-92m 级加工。 3.4 当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。 3.5 机柜外形按允许公差的正公差加工，机箱外形按允许公差的负公差加工。 3.6 门的外形按允许公差的负公差加工，严禁出现正公差。 3.7 未注公差要求的孔，按 GB/T 1804-92 m 级的正公差并偏上加工。 3.8 所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。 3.8 各 种 铝 合 金 面 板 ， 外 形 未 注 公 差 时 ， 按 GB/T 1804-92 f 级 的 负 差 且 偏 下 加 工 。 3.9 对 于 压 铆 后 折 弯 的 工 艺 顺 序 ， 在 编 排 工 艺 时 要 特 别 小 心 ， 太 小 的 折 边 压 铆 后 折 弯 会 发 生 干 涉 。 3.10 有 电 镀 要 求 的 零 件 ， 华 为 技 术 规 范 要 求 需 电 镀 后 压 铆 ， 如 果 折 弯 后 压 铆 困 难 ， 工 艺 上 应 注 明 需 辅 助 压 铆 工 装 。 3.11 板 材 厚 折 边 又 太 小 的 情 况 ， 必 须 把 无 法 折 到 位 的 局 部 尺 寸 留 多 点 余 量 ， 折 弯 后 在 冲 掉 或 铣 掉 多 余 量 的 工 艺 顺 序 。 3.12 除 特 殊 说 明 外 毛 刺 方 向 必 须 在 折 弯 内 边 ， 所 以 在 工 艺 编 排 用 折 弯 图 或 文 字 加 以 叙 述 。 4 下 料 补 充 要 求 4.1 冷 轧 薄 板 、 电 解 板 、 剪 料 对 角 线 允 差 （ 每 批一致性好） 4.1.1 立柱用 料 ＜1000mm≤0.3 ≥1000mm≤0.5 4.12 门板 用 料 ＜1000mm≤0.5 ≥1000mm≤0.8 4.1.3 其它结构件 ≤0.5 4.2 铝 型材 长度允 差 ＜500mm≤0.3 ≥50...
