机组启动试运行工作报告

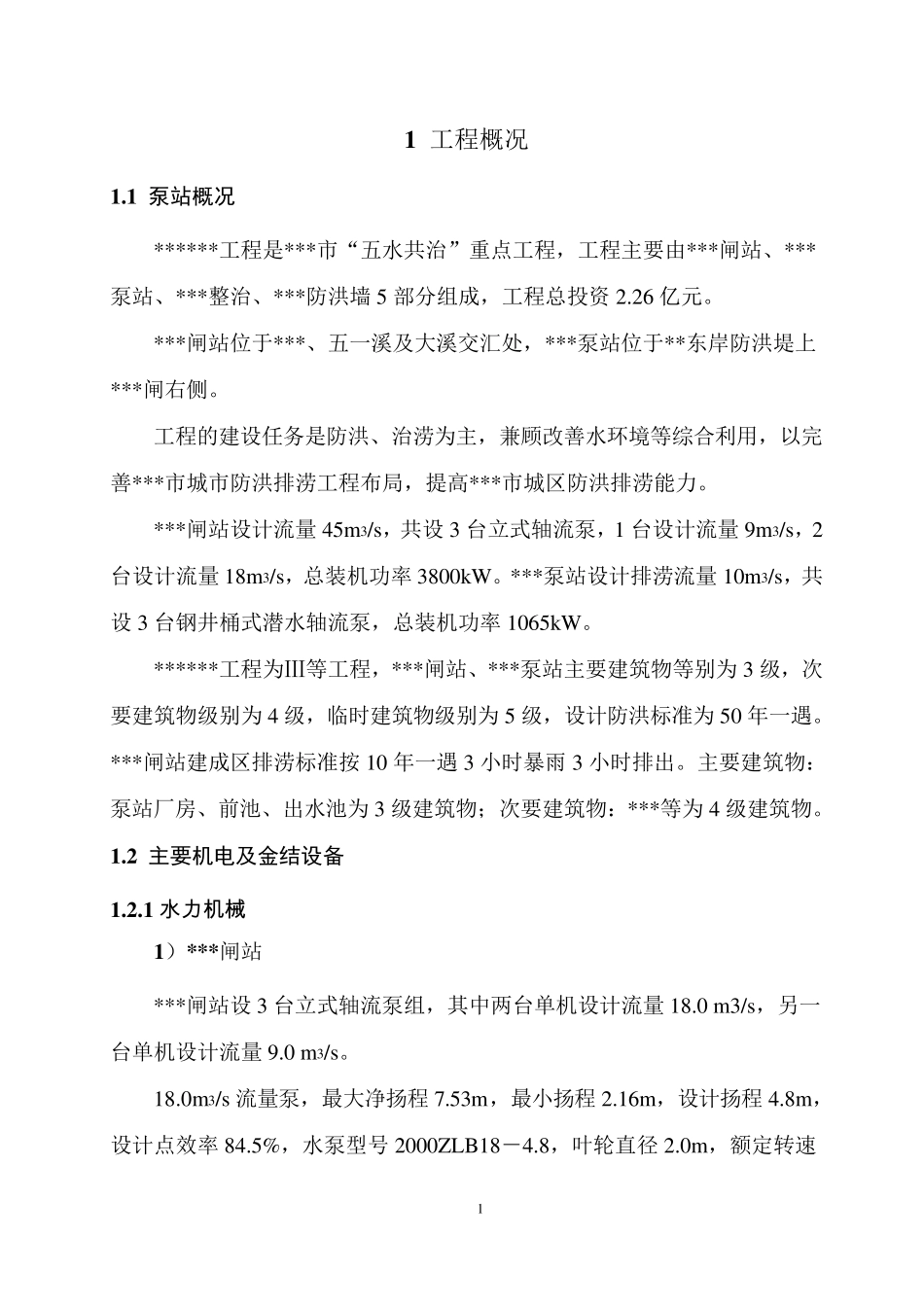

1 1 工程概况 1 .1 泵站概况 ******工程是***市“五水共治”重点工程，工程主要由***闸站、***泵站、***整治、***防洪墙 5 部分组成，工程总投资 2.26 亿元。 ***闸站位于***、五一溪及大溪交汇处，***泵站位于**东岸防洪堤上***闸右侧。 工程的建设任务是防洪、治涝为主，兼顾改善水环境等综合利用，以完善***市城市防洪排涝工程布局，提高***市城区防洪排涝能力。 ***闸站设计流量 45m3/s，共设 3 台立式轴流泵，1 台设计流量 9m3/s，2台设计流量 18m3/s，总装机功率 3800kW。***泵站设计排涝流量 10m3/s，共设 3 台钢井桶式潜水轴流泵，总装机功率 1065kW。 ******工程为Ⅲ等工程，***闸站、***泵站主要建筑物等别为 3 级，次要建筑物级别为 4 级，临时建筑物级别为 5 级，设计防洪标准为 50 年一遇。***闸站建成区排涝标准按 10 年一遇 3 小时暴雨 3 小时排出。主要建筑物：泵站厂房、前池、出水池为 3 级建筑物；次要建筑物：***等为 4 级建筑物。 1 .2 主要机电及金结设备 1 .2 .1 水 力机械 1 ）***闸站 ***闸站设 3 台立式轴流泵组，其中两台单机设计流量 18.0 m3/s，另一台单机设计流量 9.0 m3/s。 18.0m3/s流量泵，最大净扬程7.53m，最小扬程2.16m，设计扬程4.8m，设计点效率 84.5%，水泵型号 2000ZLB18－4.8，叶轮直径 2.0m，额定转速 2 214.3r/min，水泵配套采用TL1500－28/2600 型电动机，额定功率为1500kW，额定电压10KV，额定电流102.4Ａ，电动机额定转速为214.3r/min，功率因数0.9（超前）。 9.0 m3/s 流量泵，最大净扬程7.46m，最小扬程2.18m，设计扬程4.8m，设计点效率88.0%，水泵型号1540ZLB9－4.8，叶轮直径1.54m，额定转速300r/min，水泵配套采用TL800－20/2150 型电动机，额定功率为800kW，额定电压10KV，额定电流54.6Ａ，电动机额定转速为300r/min，功率因数0.9（超前）。 泵房内选用一台20/5t电动桥式起重机。起重机跨度12m，主钩起升高度16m，副钩起升高度18m。在泵房外江每台水泵出水钢管末端配备一台侧向式拍门，型式为矩形双门，两台大泵管道出口拍门尺寸为3000mm×3000mm, 一台小泵管道出口拍门尺寸为2200mm×2200mm。闸站技术供水系统主要用于电动机轴承冷却水，水泵主轴密封润滑水。技术供水采用自来水管网取水作为主供水源，当开泵时出现自来水中断时，采用水泵抽取外江水作为备用水源。技术供水泵采用自吸离心泵，共 3 台，其中 2...
