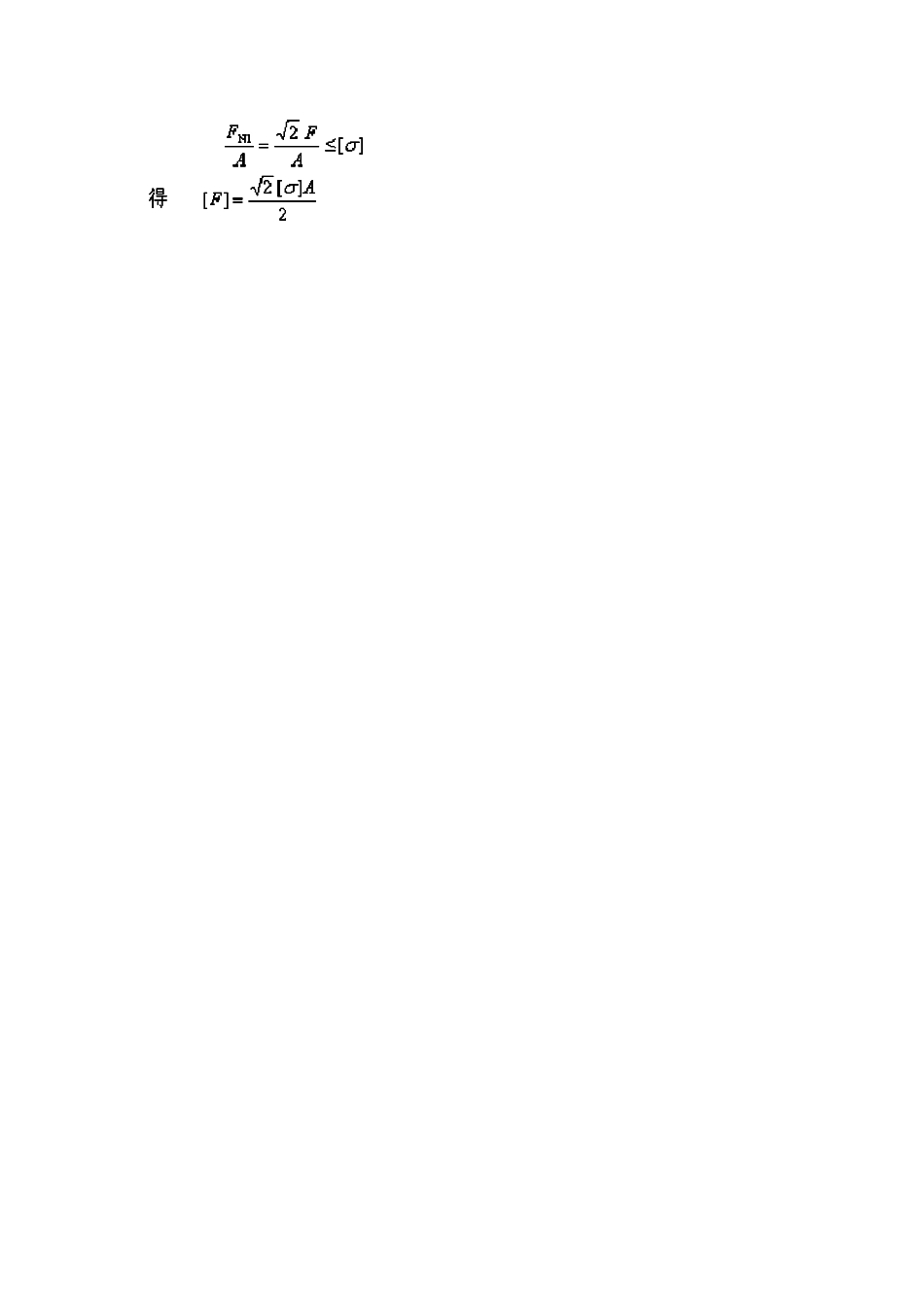

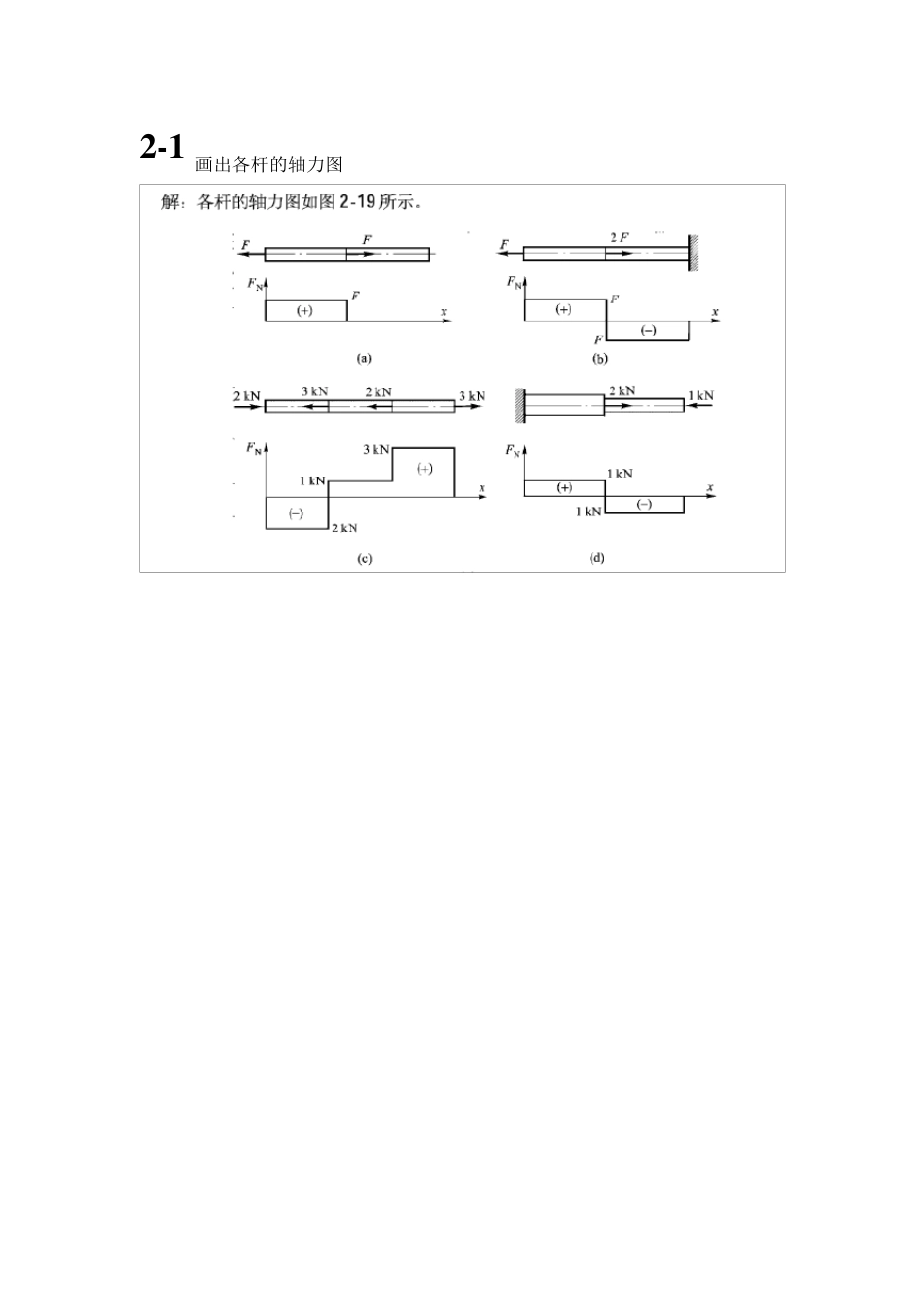

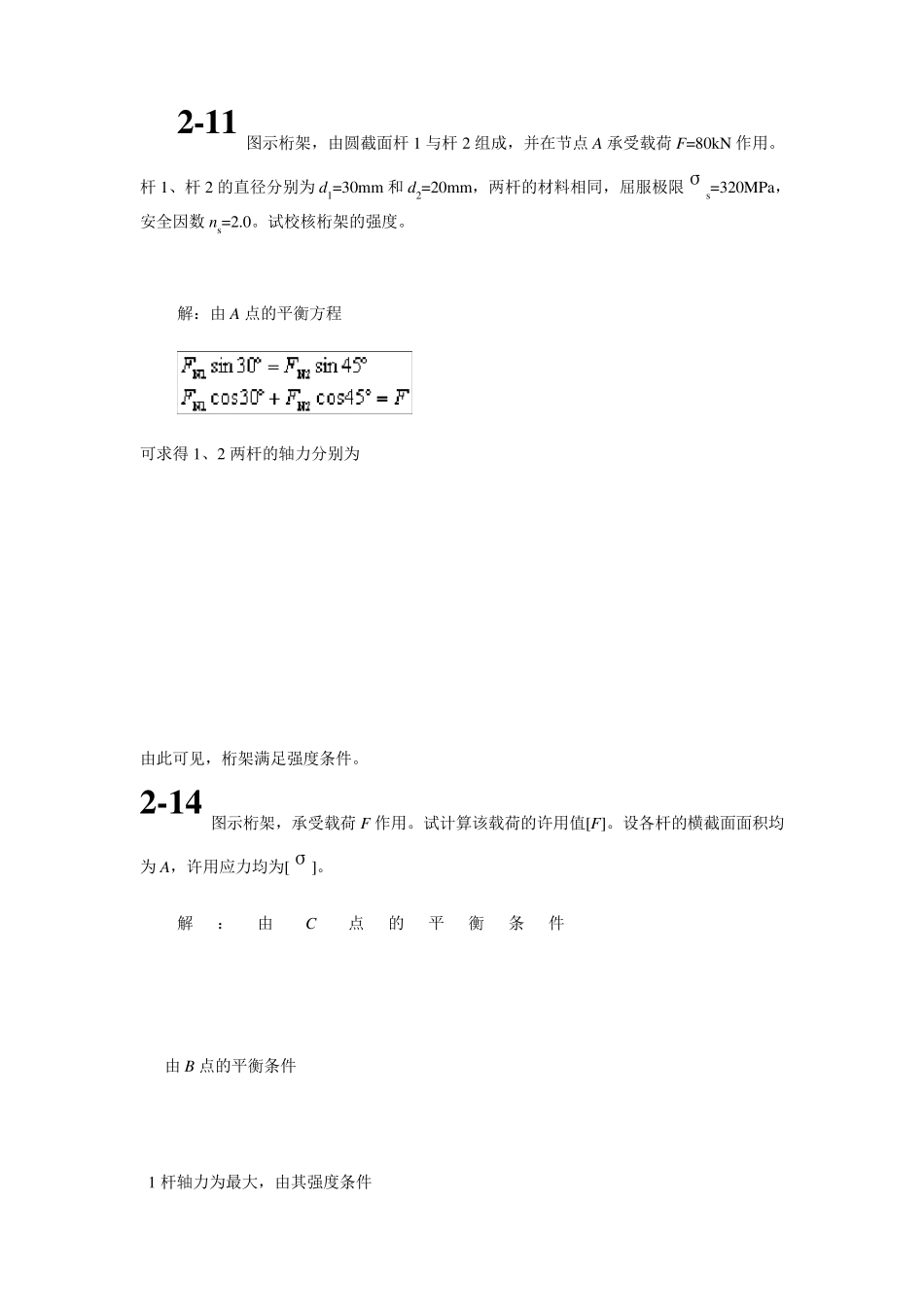

2 -1 画出各杆的轴力图 2 -1 1 图示桁架，由圆截面杆1 与杆2 组成，并在节点A 承受载荷F=80kN 作用。杆1、杆2 的直径分别为d1=30mm 和d2=20mm，两杆的材料相同，屈服极限σs=320MPa，安全因数 ns=2.0。试校核桁架的强度。 解：由A 点的平衡方程 可求得 1、2 两杆的轴力分别为 由此可见，桁架满足强度条件。 2 -1 4 图示桁架，承受载荷F 作用。试计算该载荷的许用值[F]。设各杆的横截面面积均为A，许用应力均为[σ]。 解：由C点的平衡条件 由B 点的平衡条件 1 杆轴力为最大，由其强度条件 2 -1 7 图示圆截面杆件,承受轴向拉力F 作用。设拉杆的直径为d，端部墩头的直径为D，高度为h，试从强度方面考虑，建立三者间的合理比值。已知许用应力[σ]=120MPa，许用切应力[τ]=90MPa，许用挤压应力[σbs]=240MPa。 解：由正应力强度条件 由切应力强度条件 由挤压强度条件 式(1)：式(3)得 式(1)：式(2)得 故 D：h：d=1.225：0.333：1 2 -1 8 图示摇臂，承受载荷F1与F2作用。试确定轴销B 的直径d。已知载荷F1=50kN，F2=35.4kN，许用切应力[τ]=100MPa，许用挤压应力[σbs]=240MPa。 解：摇臂ABC 受F1 、F2 及 B 点支座反力 FB 三力作用， 根据三力平衡汇交定理知 FB 的方向如图（b ）所示。 由平衡条件 由切应力强度条件 由挤压强度条件 故轴销 B 的直径
