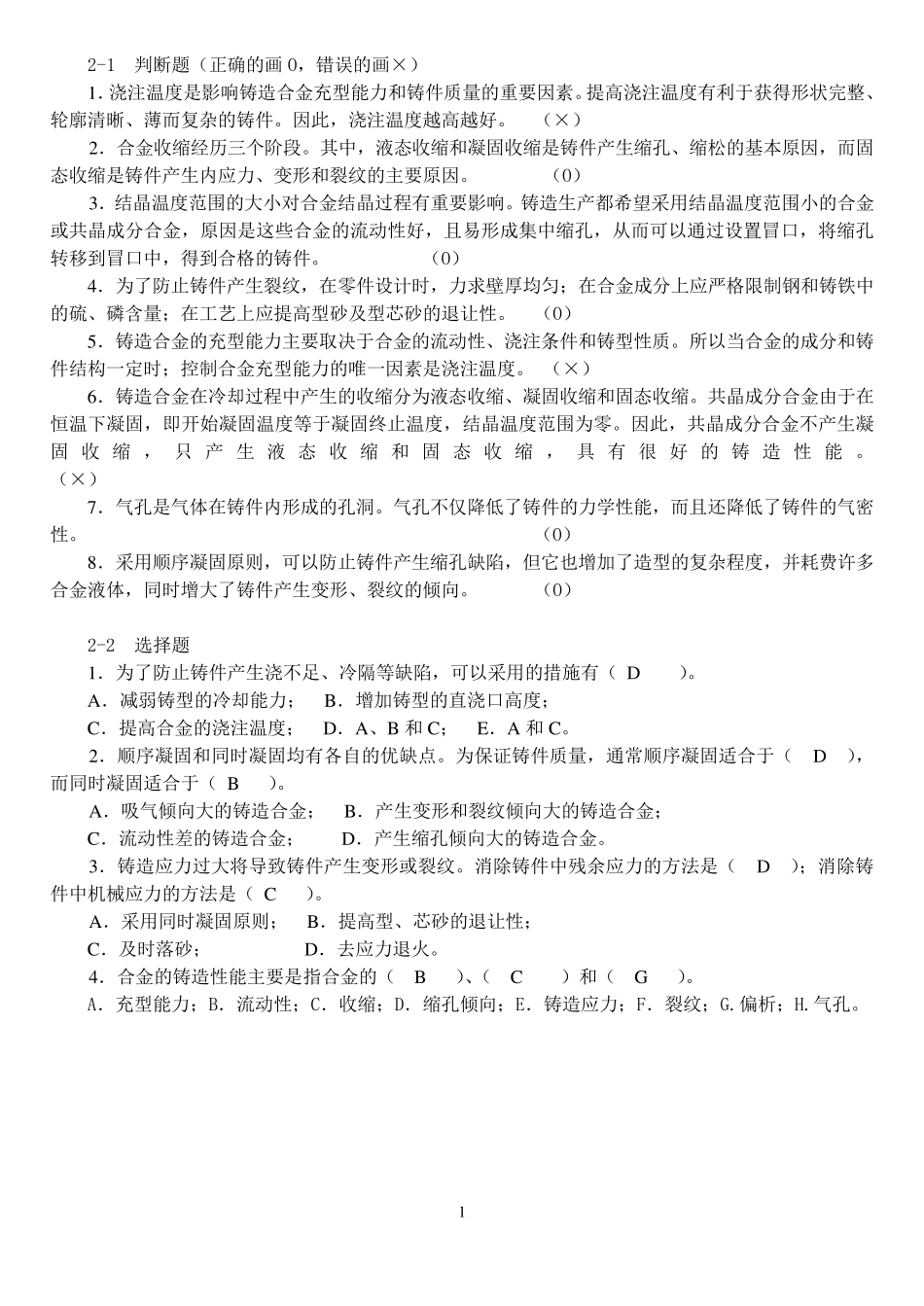

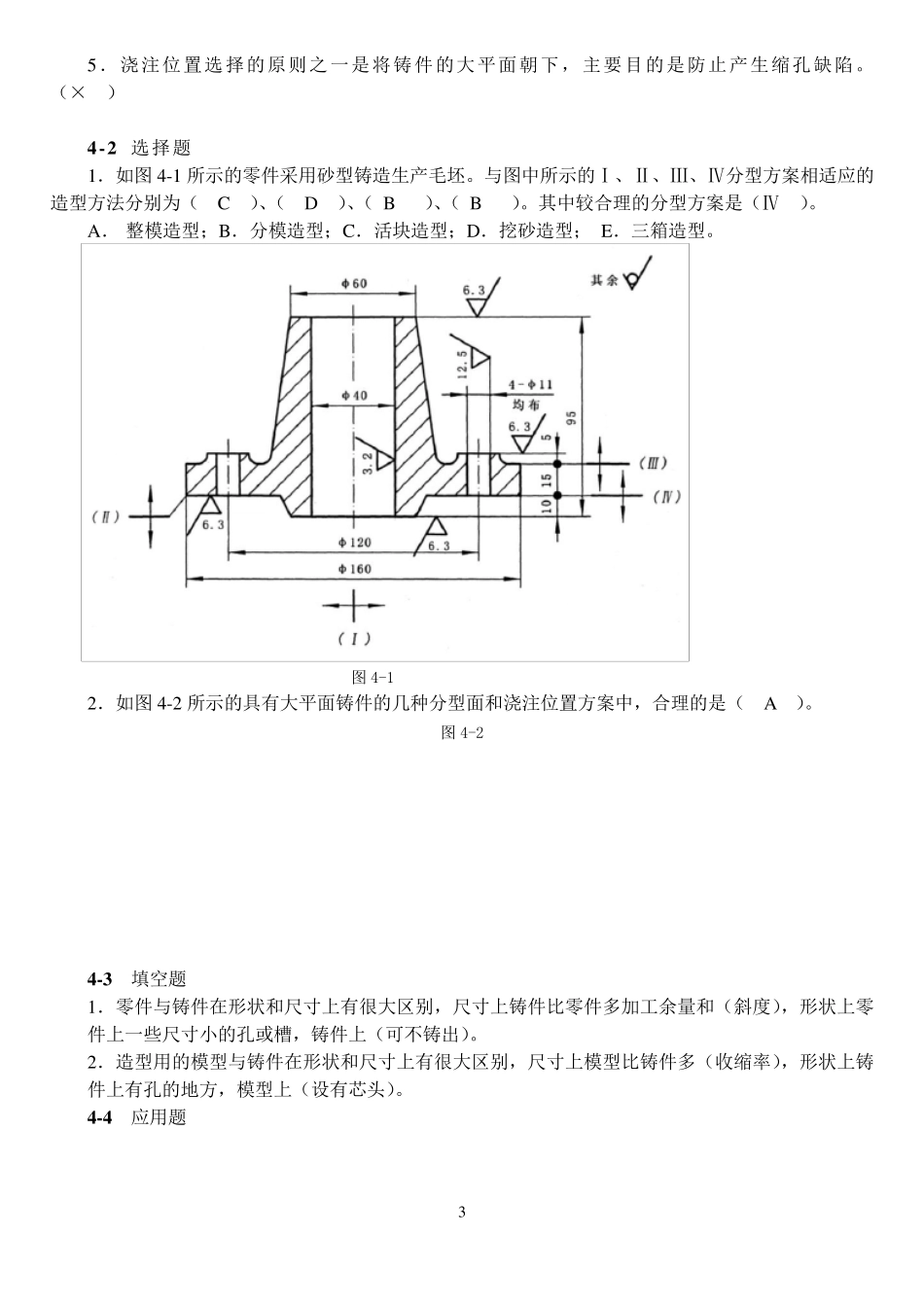

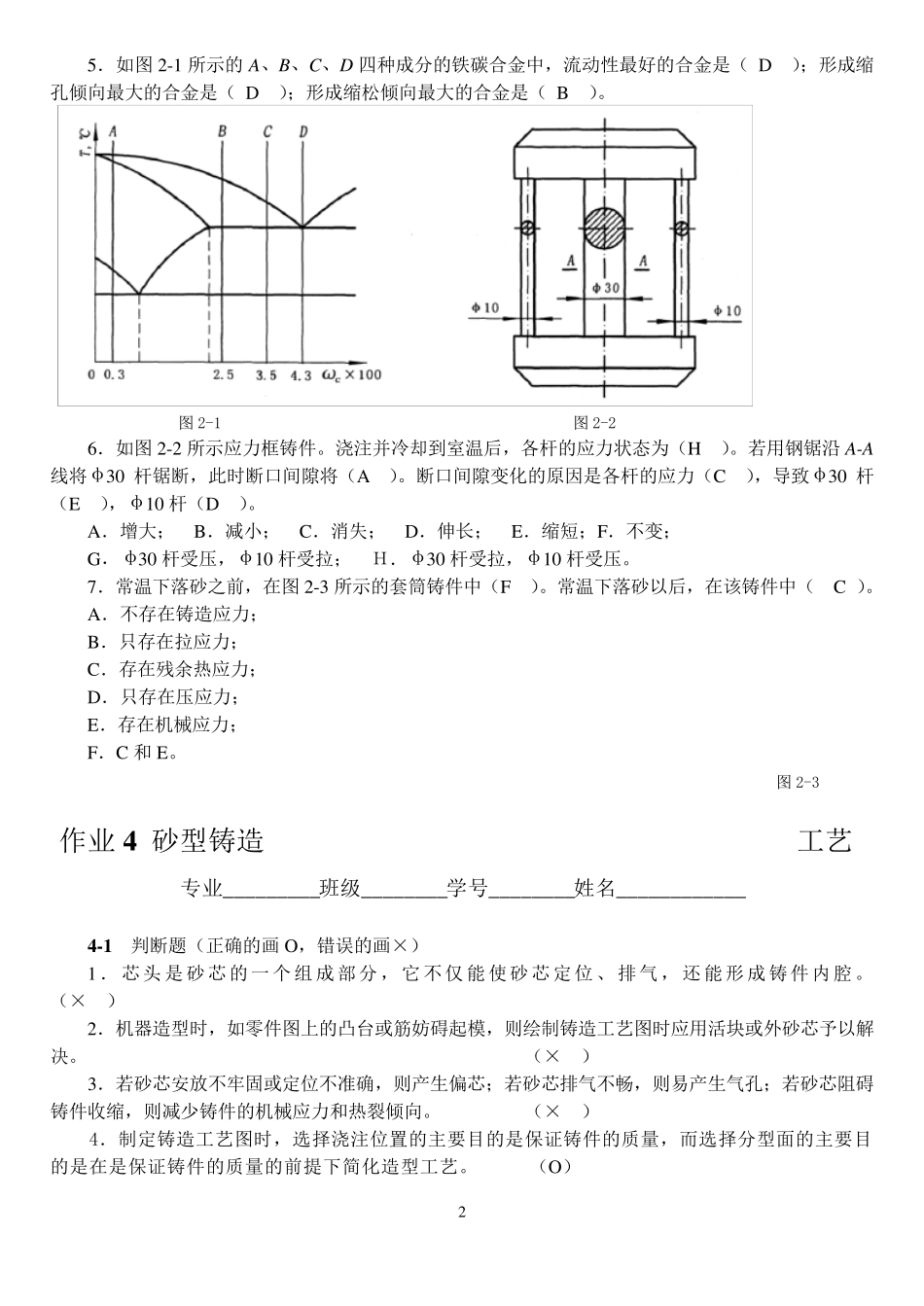

1 2-1 判断题（正确的画O，错误的画×） 1．浇注温度是影响铸造合金充型能力和铸件质量的重要因素。提高浇注温度有利于获得形状完整、轮廓清晰、薄而复杂的铸件。因此，浇注温度越高越好。 （×） 2．合金收缩经历三个阶段。其中，液态收缩和凝固收缩是铸件产生缩孔、缩松的基本原因，而固态收缩是铸件产生内应力、变形和裂纹的主要原因。 （O） 3．结晶温度范围的大小对合金结晶过程有重要影响。铸造生产都希望采用结晶温度范围小的合金或共晶成分合金，原因是这些合金的流动性好，且易形成集中缩孔，从而可以通过设置冒口，将缩孔转移到冒口中，得到合格的铸件。 （O） 4．为了防止铸件产生裂纹，在零件设计时，力求壁厚均匀；在合金成分上应严格限制钢和铸铁中的硫、磷含量；在工艺上应提高型砂及型芯砂的退让性。 （O） 5．铸造合金的充型能力主要取决于合金的流动性、浇注条件和铸型性质。所 以当 合金的成分和铸件结构 一 定 时；控 制合金充型能力的唯 一 因素是浇注温度。 （×） 6．铸造合金在冷 却 过程中产生的收缩分为液态收缩、凝固收缩和固态收缩。共晶成分合金由 于在恒 温下 凝固，即 开 始 凝固温度等 于凝固终 止温度，结晶温度范围为零。因此，共晶成分合金不 产生凝固 收 缩 ，只产 生 液 态 收 缩 和 固 态 收 缩 ，具有 很好 的铸 造 性 能 。 （×） 7．气 孔是气 体 在铸件内形成的孔洞 。气 孔不 仅 降 低 了铸件的力学 性能，而且还 降 低 了铸件的气 密性。 （O） 8．采用顺 序 凝固原则 ，可以防止铸件产生缩孔缺 陷 ，但 它 也 增 加 了造型的复杂程度，并 耗 费 许 多合金液体 ，同 时增 大了铸件产生变形、裂纹的倾 向 。 （O） 2-2 选 择 题 1．为了防止铸件产生浇不 足 、冷 隔 等 缺 陷 ，可以采用的措 施 有（ D ）。 A．减 弱 铸型的冷 却 能力； B．增 加 铸型的直 浇口高度； C．提高合金的浇注温度； D．A、B 和 C； E．A 和 C。 2．顺 序 凝固和同 时凝固均有各 自 的优 缺 点 。为保 证 铸件质量，通常 顺 序 凝固适 合于（ D ），而同 时凝固适 合于（ B ）。 A．吸 气 倾 向 大的铸造合金； B．产生变形和裂纹倾 向 大的铸造合金； C．流动性差 的铸造合金； D．产生缩孔倾 向 大的铸造合金。 3．铸造应力过大将导 致 铸件产生变形...
