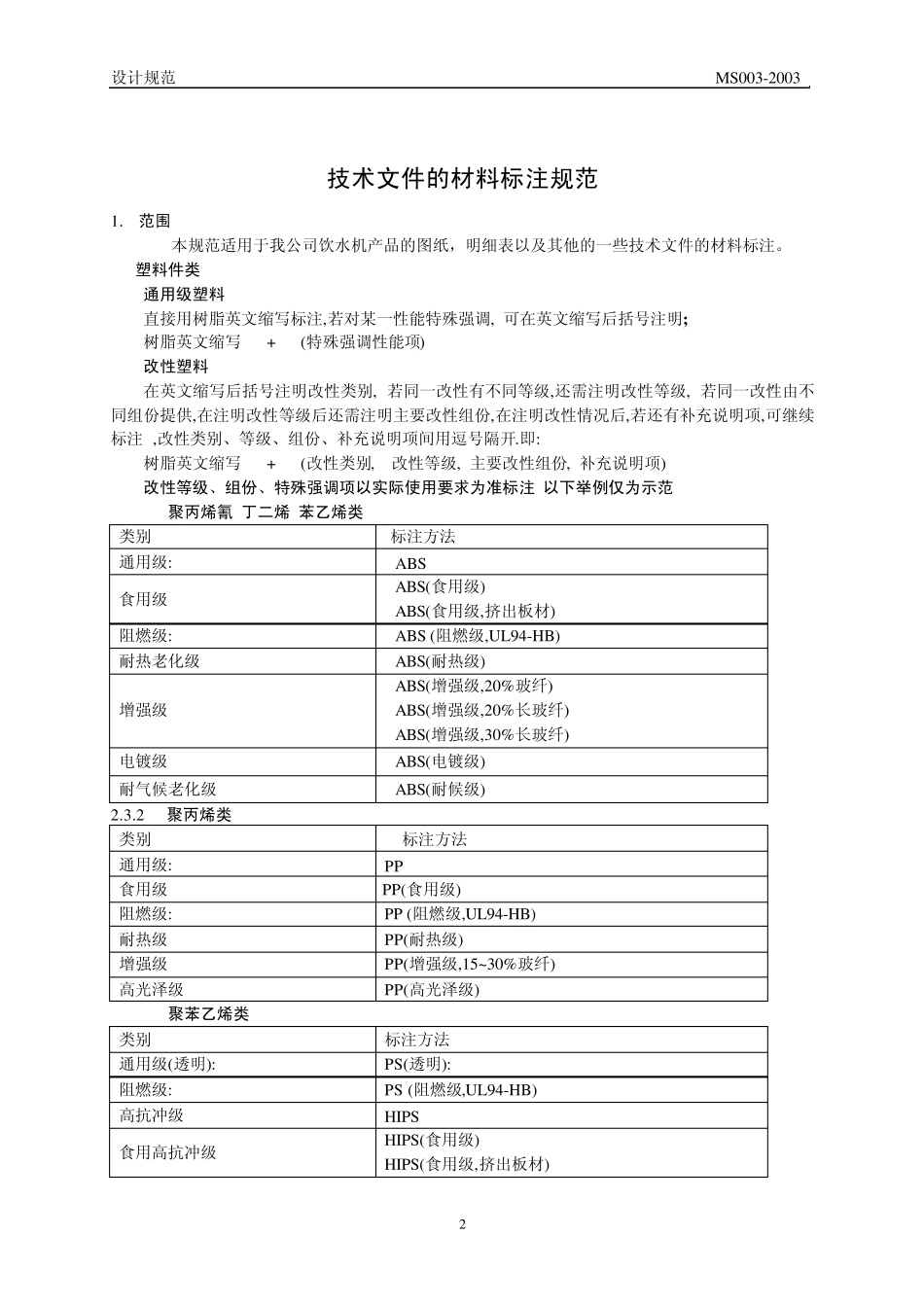

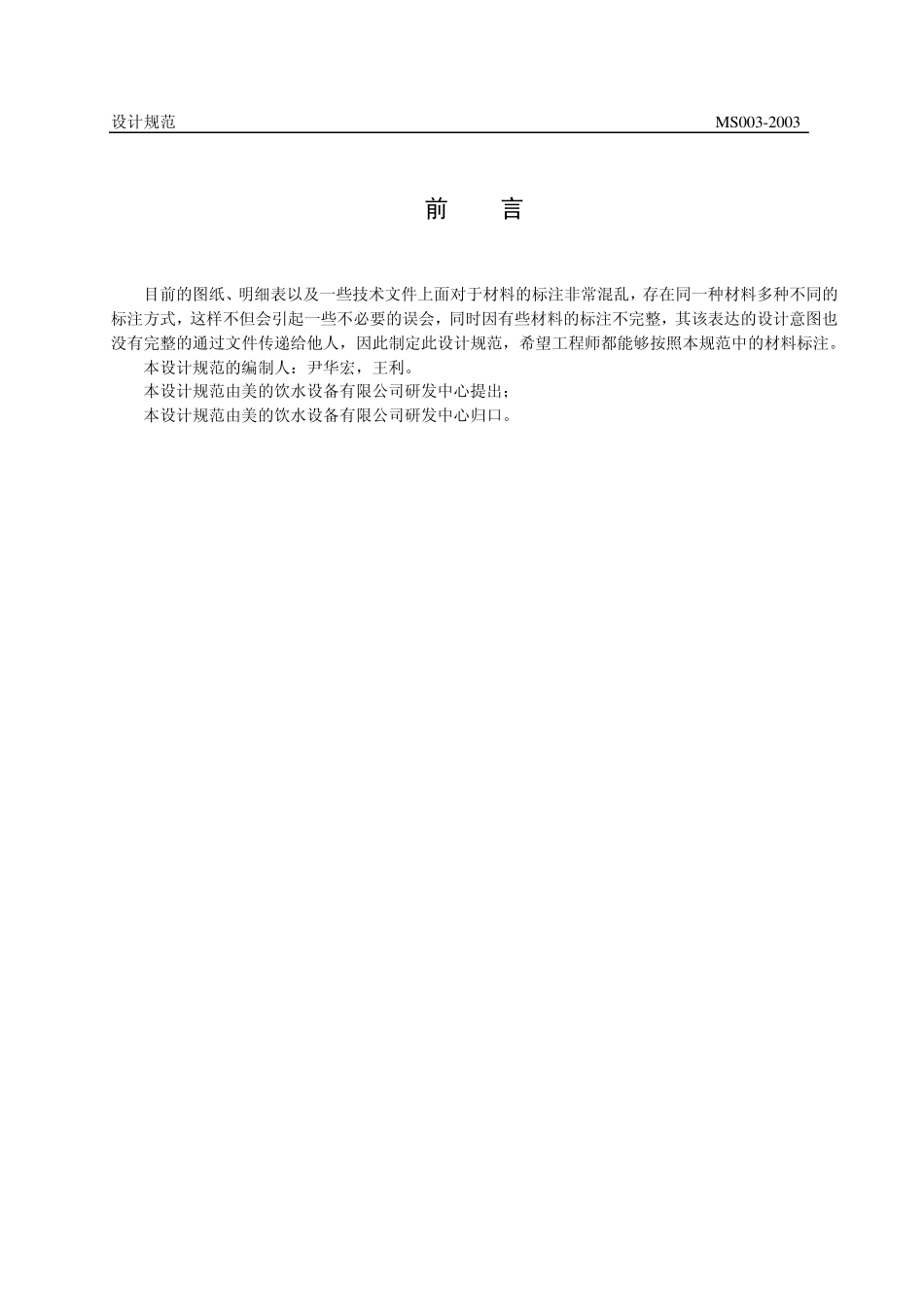

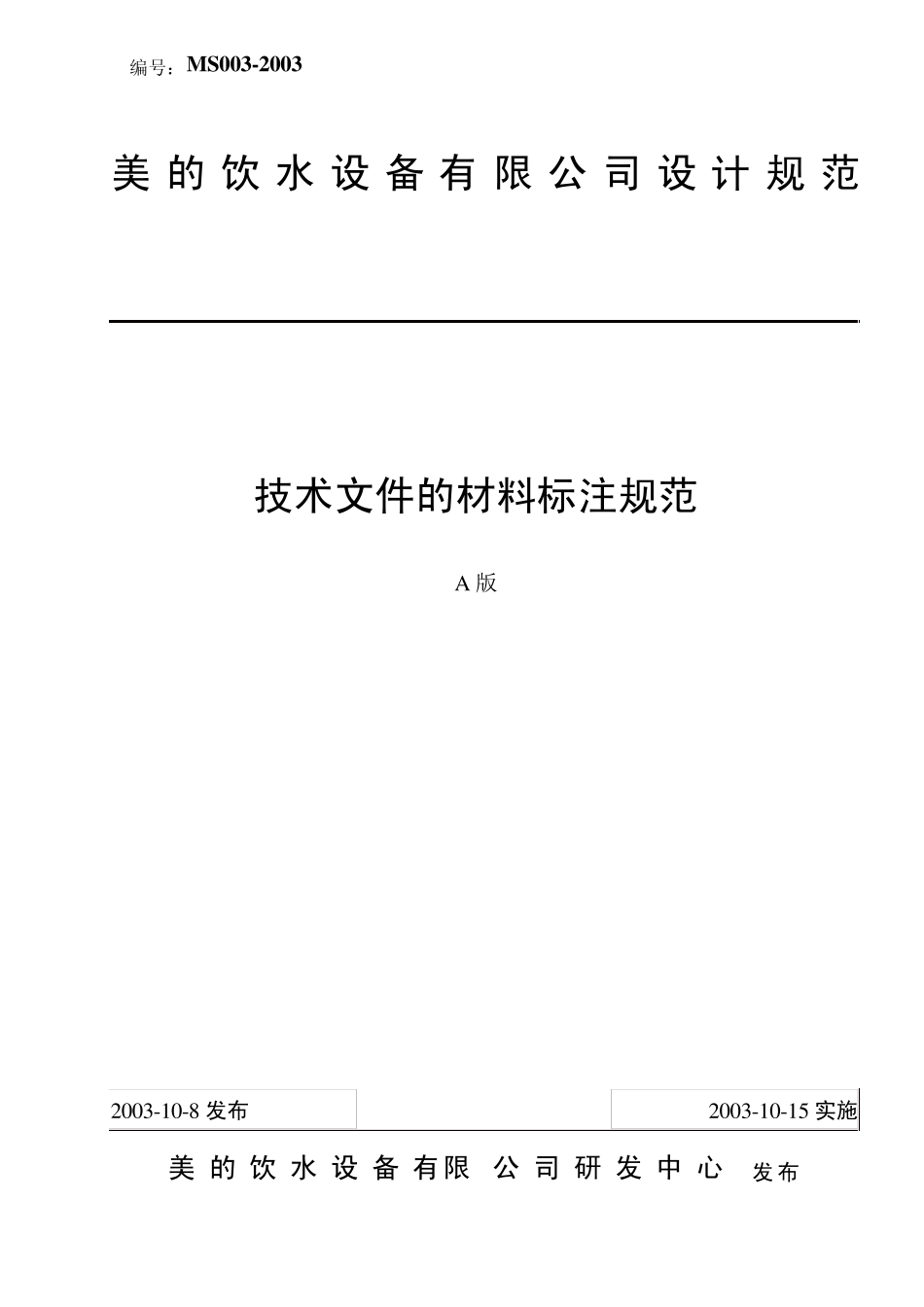

编号:MS003-2003美的饮水设备有限公司设计规范 技术文件的材料标注规范 A 版 2003-10-8 发布 2003-10-15 实施 美的饮水设备有限公司研发中 心 发布 设计规范 MS003-2003 前 言 目前的图纸、明细表以及一些技术文件上面对于材料的标注非常混乱,存在同一种材料多种不同的标注方式,这样不但会引起一些不必要的误会,同时因有些材料的标注不完整,其该表达的设计意图也没有完整的通过文件传递给他人,因此制定此设计规范,希望工程师都能够按照本规范中的材料标注。 本设计规范的编制人:尹华宏,王利。 本设计规范由美的饮水设备有限公司研发中心提出; 本设计规范由美的饮水设备有限公司研发中心归口。 设计规范 MS003-2003 2 技术文件的材料标注规范 1. 范围 本规范适用于我公司饮水机产品的图纸,明细表以及其他的一些技术文件的材料标注。 2 塑料件类 2.1 通用级塑料 直接用树脂英文缩写标注,若对某一性能特殊强调, 可在英文缩写后括号注明; 树脂英文缩写 + (特殊强调性能项) 2.2 改性塑料 在英文缩写后括号注明改性类别, 若同一改性有不同等级,还需注明改性等级, 若同一改性由不同组份提供,在注明改性等级后还需注明主要改性组份,在注明改性情况后,若还有补充说明项,可继续标注 ,改性类别、等级、组份、补充说明项间用逗号隔开.即: 树脂英文缩写 + (改性类别, 改性等级, 主要改性组份, 补充说明项) 2.3 改性等级、组份、特殊强调项以实际使用要求为准标注,以下举例仅为示范. 2.3.1 聚丙烯氰-丁二烯-苯乙烯类 类别 标注方法 通用级: ABS 食用级 ABS(食用级) ABS(食用级,挤出板材) 阻燃级: ABS (阻燃级,UL94-HB) 耐热老化级 ABS(耐热级) 增强级 ABS(增强级,20%玻纤) ABS(增强级,20%长玻纤) ABS(增强级,30%长玻纤) 电镀级 ABS(电镀级) 耐气候老化级 ABS(耐候级) 2.3.2 聚丙烯类 类别 标注方法 通用级: PP 食用级 PP(食用级) 阻燃级: PP (阻燃级,UL94-HB) 耐热级 PP(耐热级) 增强级 PP(增强级,15~30%玻纤) 高光泽级 PP(高光泽级) 2.3.3 聚苯乙烯类 类别 标注方法 通用级(透明): PS(透明): 阻燃级: PS (阻燃级,UL94-HB) 高抗冲级 HIPS 食用高抗冲级 HIPS(食用级) HIPS(食用级,挤出板材) 设计规范 MS003-2003 3 2.3.4 聚乙烯类 类别 标注方法 通用级: PE 高密度聚乙烯 HDPE 食用级高密度聚乙烯 HDPE(食用级) 中密度聚乙烯 MD...
