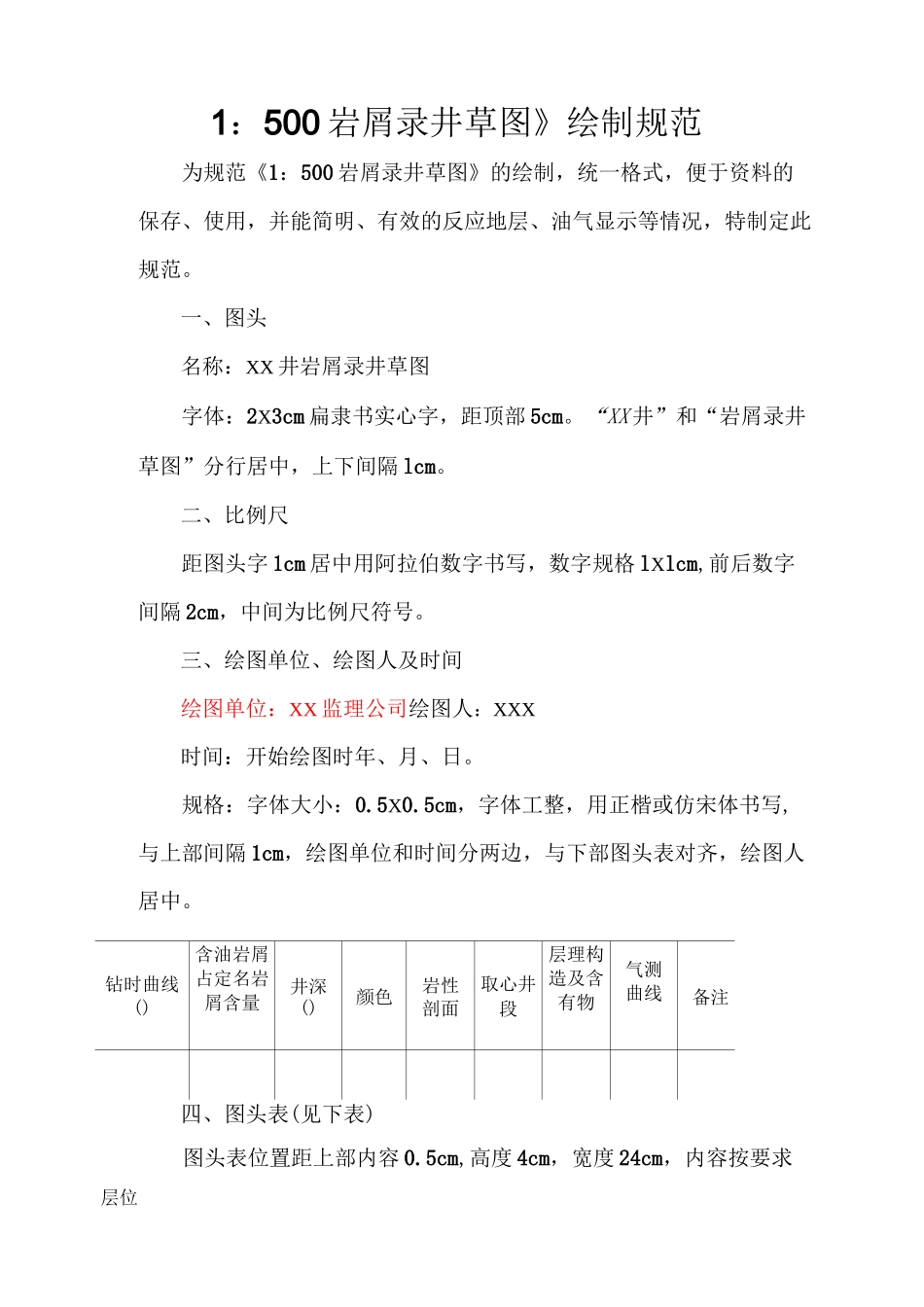

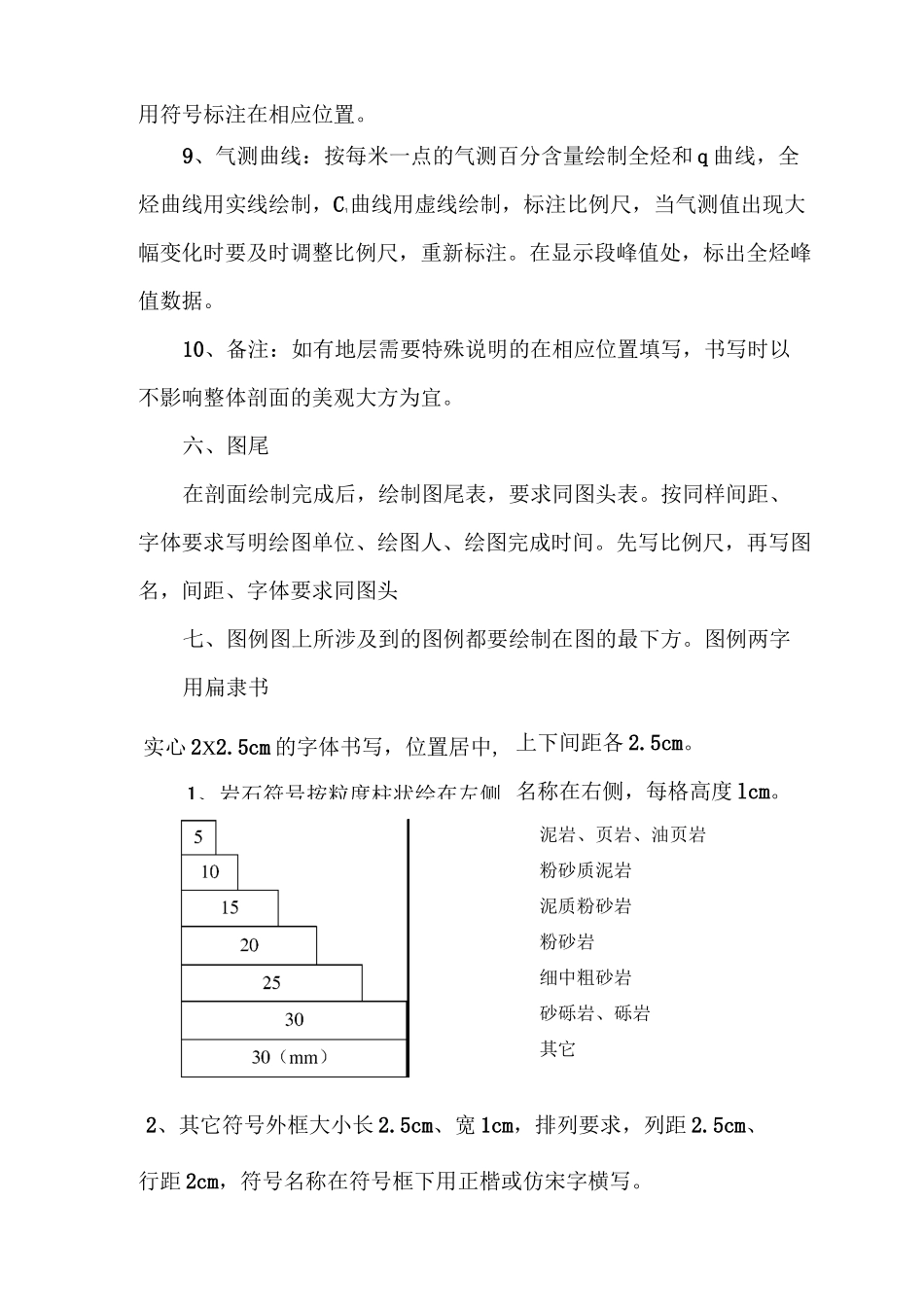

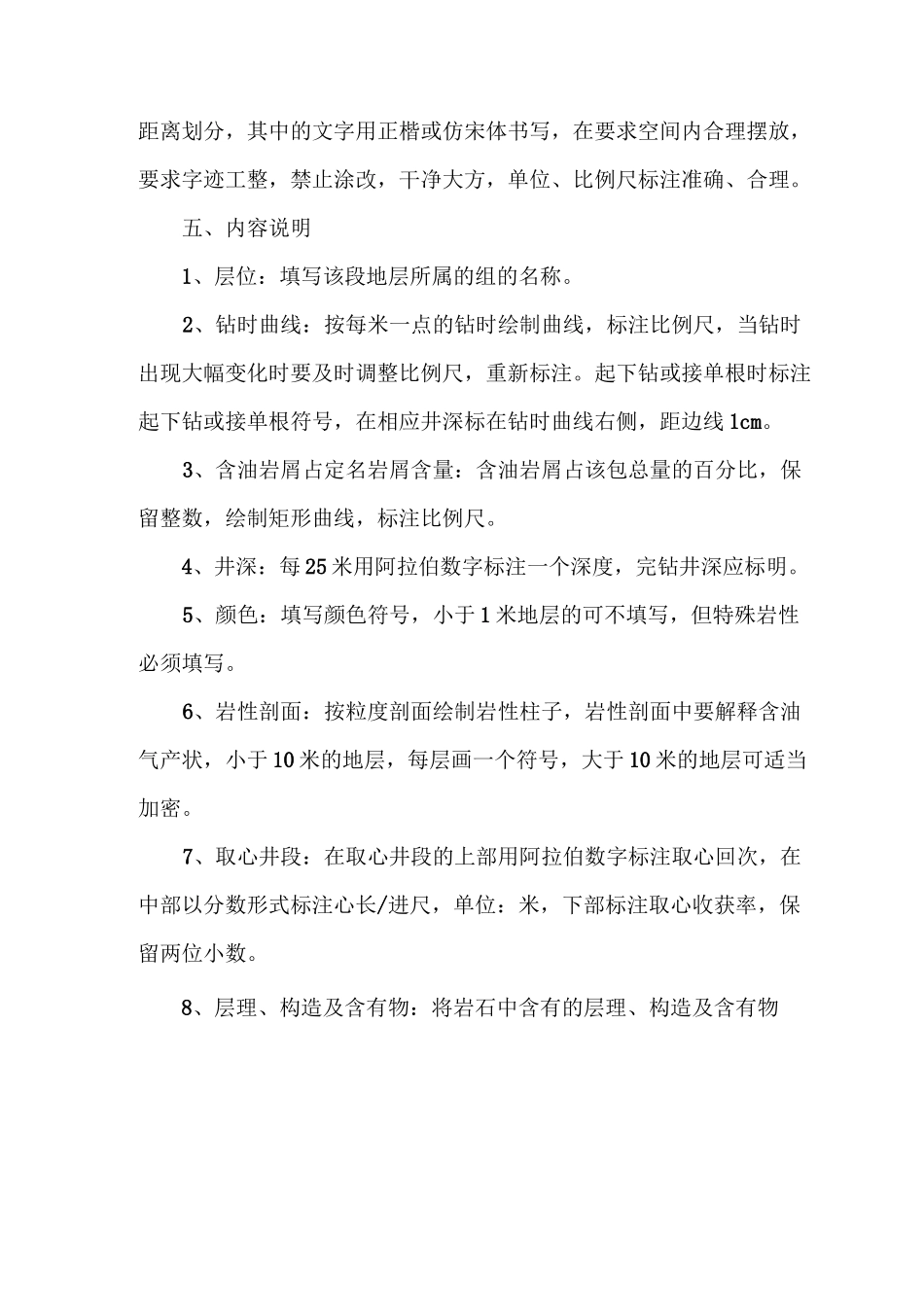

1：500 岩屑录井草图》绘制规范为规范《1：500 岩屑录井草图》的绘制，统一格式，便于资料的保存、使用，并能简明、有效的反应地层、油气显示等情况，特制定此规范。一、图头名称：XX 井岩屑录井草图字体：2X3cm 扁隶书实心字，距顶部 5cm。“XX 井”和“岩屑录井草图”分行居中，上下间隔 lcm。二、比例尺距图头字 1cm 居中用阿拉伯数字书写，数字规格 lXlcm,前后数字间隔 2cm，中间为比例尺符号。三、绘图单位、绘图人及时间绘图单位：XX 监理公司绘图人：XXX时间：开始绘图时年、月、日。规格：字体大小：0.5X0.5cm，字体工整，用正楷或仿宋体书写,与上部间隔 1cm，绘图单位和时间分两边，与下部图头表对齐，绘图人居中。钻时曲线()含油岩屑占定名岩屑含量井深()颜色岩性剖面取心井段层理构造及含有物气测曲线备注图头表位置距上部内容 0.5cm,高度 4cm，宽度 24cm，内容按要求四、图头表(见下表)层位距离划分，其中的文字用正楷或仿宋体书写，在要求空间内合理摆放，要求字迹工整，禁止涂改，干净大方，单位、比例尺标注准确、合理。五、内容说明1、层位：填写该段地层所属的组的名称。2、钻时曲线：按每米一点的钻时绘制曲线，标注比例尺，当钻时出现大幅变化时要及时调整比例尺，重新标注。起下钻或接单根时标注起下钻或接单根符号，在相应井深标在钻时曲线右侧，距边线 1cm。3、含油岩屑占定名岩屑含量：含油岩屑占该包总量的百分比，保留整数，绘制矩形曲线，标注比例尺。4、井深：每 25 米用阿拉伯数字标注一个深度，完钻井深应标明。5、颜色：填写颜色符号，小于 1 米地层的可不填写，但特殊岩性必须填写。6、岩性剖面：按粒度剖面绘制岩性柱子，岩性剖面中要解释含油气产状，小于 10 米的地层，每层画一个符号，大于 10 米的地层可适当加密。7、取心井段：在取心井段的上部用阿拉伯数字标注取心回次，在中部以分数形式标注心长/进尺，单位：米，下部标注取心收获率，保留两位小数。8、层理、构造及含有物：将岩石中含有的层理、构造及含有物实心 2X2.5cm 的字体书写，位置居中,1、岩石符号按粒度柱状绘在左侧用符号标注在相应位置。9、气测曲线：按每米一点的气测百分含量绘制全烃和 q 曲线，全烃曲线用实线绘制，C1曲线用虚线绘制，标注比例尺，当气测值出现大幅变化时要及时调整比例尺，重新标注。在显示段峰值处，标出全烃峰值数据。10、备注：如有地层需要特殊说明的在相应位置填写，书写时以不影响整...
