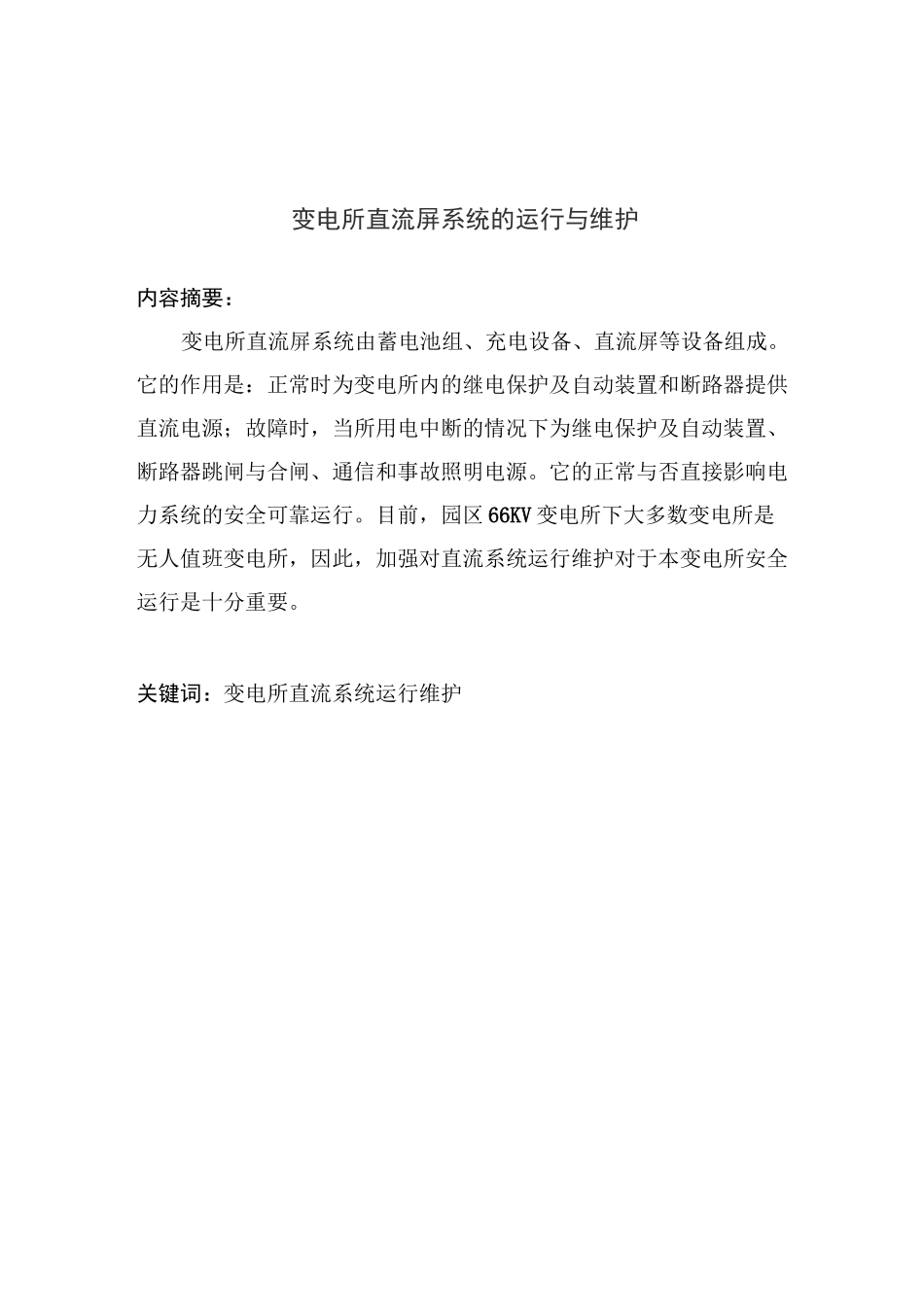

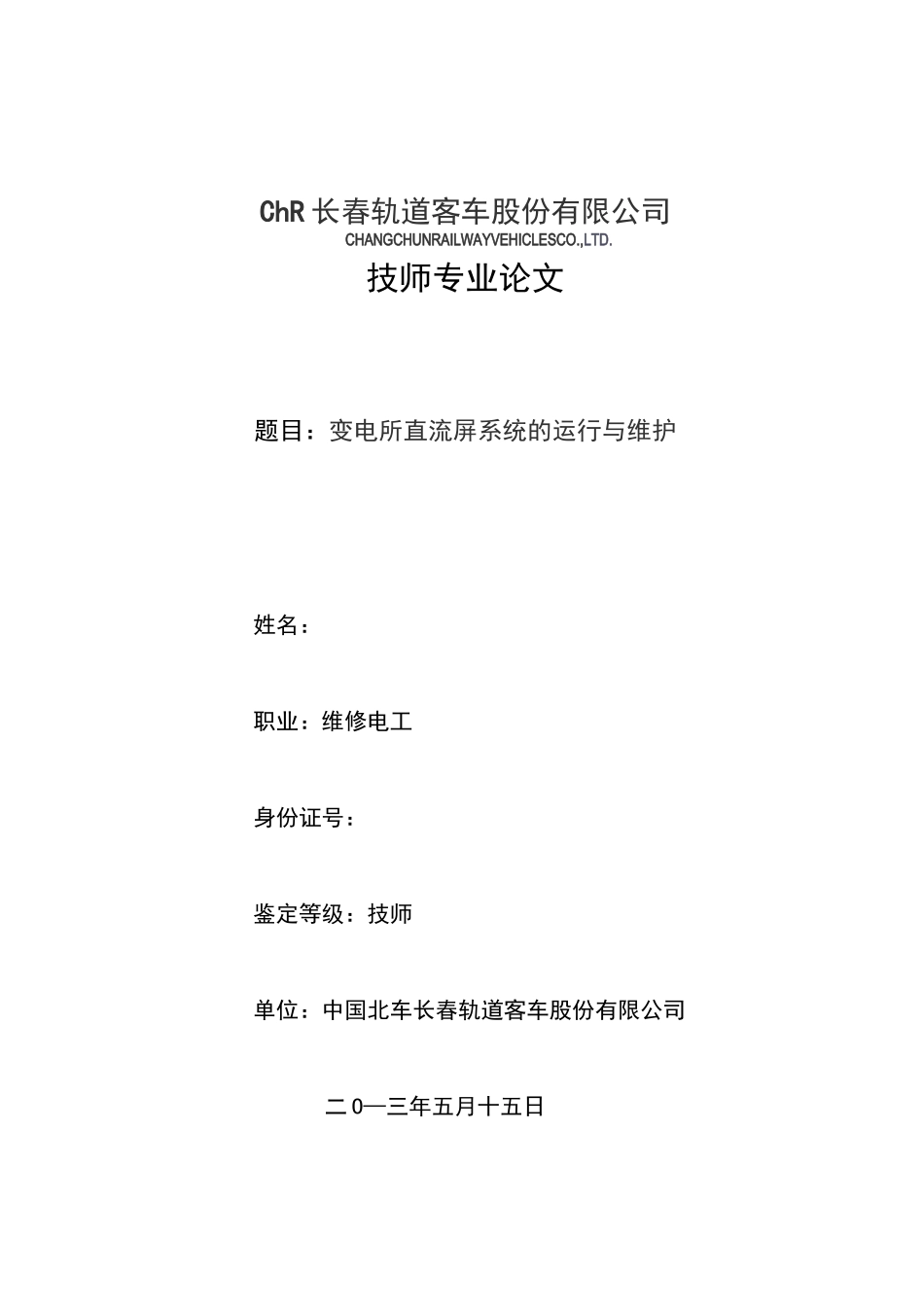

ChR 长春轨道客车股份有限公司CHANGCHUNRAILWAYVEHICLESCO.,LTD.技师专业论文题目：变电所直流屏系统的运行与维护姓名：职业：维修电工身份证号：鉴定等级：技师单位：中国北车长春轨道客车股份有限公司二 O—三年五月十五日变电所直流屏系统的运行与维护内容摘要：变电所直流屏系统由蓄电池组、充电设备、直流屏等设备组成。它的作用是：正常时为变电所内的继电保护及自动装置和断路器提供直流电源；故障时，当所用电中断的情况下为继电保护及自动装置、断路器跳闸与合闸、通信和事故照明电源。它的正常与否直接影响电力系统的安全可靠运行。目前，园区 66KV 变电所下大多数变电所是无人值班变电所，因此，加强对直流系统运行维护对于本变电所安全运行是十分重要。关键词：变电所直流系统运行维护目录引言 3一、直流屏系统的组成及工作原理和各单元的功能 4二、直流屏系统的运行和维护 8三、结束语 11参考文献 11引言：目前电力系统中直流屏系统已广泛应用在电站、变电所、铁道系统等场所的直流电源系统，我公司所有变电所都应用直流屏系统，这样就需要对直流屏系统的运行和维护有很高的要求，针对这一情况，我根据多年的维修经验制定出常见故障的维修方法。光字高频开关直流输出空、直流屏系统的组成及工作原理和各单元的功能直流屏系统的外观图：微机绝缘监察仪■«.-1hrHI|：;15ii*hui~~iTuT充电柜馈电柜蓄电池柜 1 蓄电池柜 2 蓄电池柜 3（一）、系统的组成（1）、按功能分：交流输入单元、充电单元、微机监控单元、电压调整单元、绝缘监察单元、直流馈电单元、蓄电池组、电池巡检单元等。（2）、按屏分：充电柜、馈电柜及电池柜等。（3）、直流屏的原理框图：微机咼频开关模 I-朋朋■/HY-城融t■■■刃普电E.ISBMS-¥—sa^Kasirtl出S遵士二二）、直流屏工作原理（1）正常情况下，由充电单元对蓄电池进行充电的同时并向经常性负载（继电保护装置、控制设备等）提供直流电源；（2）当控制负荷或动力负荷需较大的冲击电流（如断路器的分、合闸）时，由充电单元和蓄电池共同提供直流电源；（3）当变电所交流中断时，由蓄电池组单独提供直流电源。（三）、充电单元的工作原理充电单元分别由充电和控制高频开关电源模块组成，采用（N+1）冗余设计，〈所谓 N+1 冗余设计是指：若直流屏满足正常工作需直流输出电流为 10A 的高频开关模块 3 台,实际该直流屏配置 4 台（N+1），用备份的方式充电模块向蓄电池组进行均充或浮充电...
