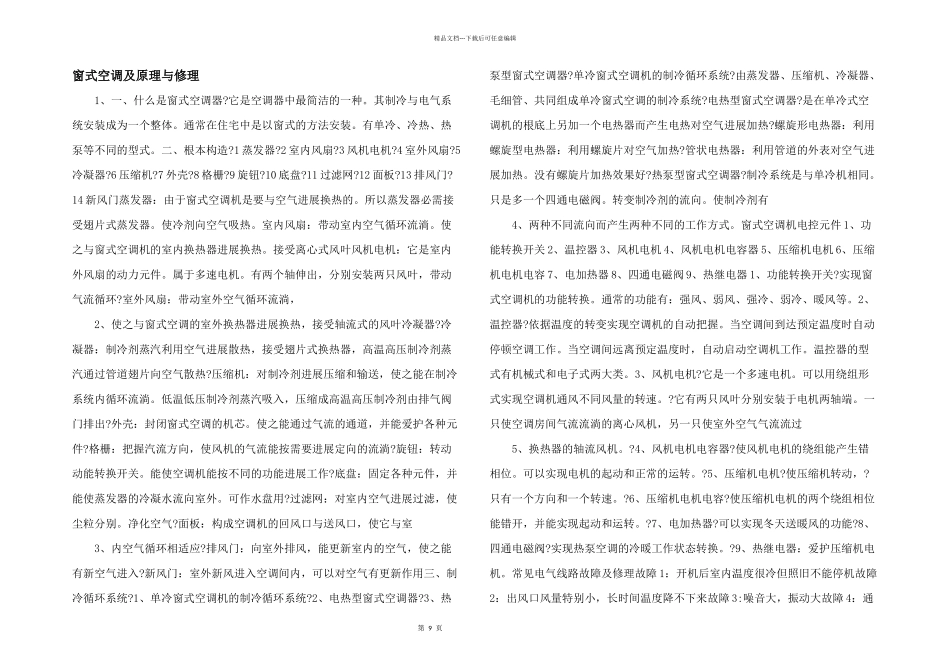

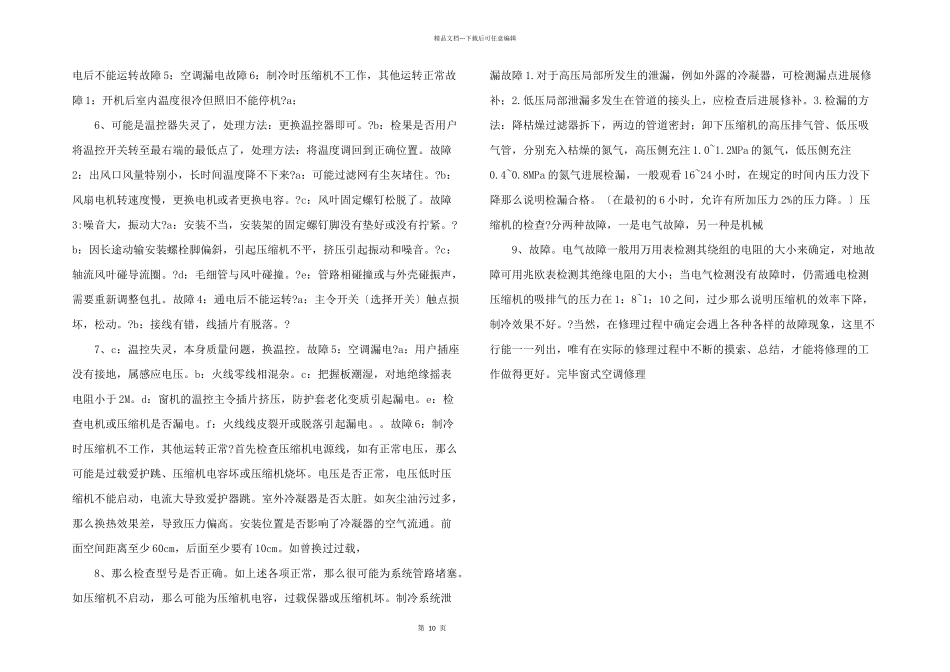

第 9 页精品文档---下载后可任意编辑窗式空调及原理与修理 1、一、什么是窗式空调器?它是空调器中最简洁的一种。其制冷与电气系统安装成为一个整体。通常在住宅中是以窗式的方法安装。有单冷、冷热、热泵等不同的型式。二、根本构造?1 蒸发器?2 室内风扇?3 风机电机?4 室外风扇?5冷凝器?6 压缩机?7 外壳?8 格栅?9 旋钮?10 底盘?11 过滤网?12 面板?13 排风门?14 新风门蒸发器：由于窗式空调机是要与空气进展换热的。所以蒸发器必需接受翅片式蒸发器。使冷剂向空气吸热。室内风扇：带动室内空气循环流淌。使之与窗式空调机的室内换热器进展换热。接受离心式风叶风机电机：它是室内外风扇的动力元件。属于多速电机。有两个轴伸出，分别安装两只风叶，带动气流循环?室外风扇：带动室外空气循环流淌， 2、使之与窗式空调的室外换热器进展换热，接受轴流式的风叶冷凝器?冷凝器：制冷剂蒸汽利用空气进展散热，接受翅片式换热器，高温高压制冷剂蒸汽通过管道翅片向空气散热?压缩机：对制冷剂进展压缩和输送，使之能在制冷系统内循环流淌。低温低压制冷剂蒸汽吸入，压缩成高温高压制冷剂由排气阀门排出?外壳：封闭窗式空调的机芯。使之能通过气流的通道，并能爱护各种元件?格栅：把握汽流方向，使风机的气流能按需要进展定向的流淌?旋钮：转动动能转换开关。能使空调机能按不同的功能进展工作?底盘：固定各种元件，并能使蒸发器的冷凝水流向室外。可作水盘用?过滤网：对室内空气进展过滤，使尘粒分别。净化空气?面板：构成空调机的回风口与送风口，使它与室 3、内空气循环相适应?排风门：向室外排风，能更新室内的空气，使之能有新空气进入?新风门：室外新风进入空调间内，可以对空气有更新作用三、制冷循环系统?1、单冷窗式空调机的制冷循环系统?2、电热型窗式空调器?3、热泵型窗式空调器?单冷窗式空调机的制冷循环系统?由蒸发器、压缩机、冷凝器、毛细管、共同组成单冷窗式空调的制冷系统?电热型窗式空调器?是在单冷式空调机的根底上另加一个电热器而产生电热对空气进展加热?螺旋形电热器：利用螺旋型电热器：利用螺旋片对空气加热?管状电热器：利用管道的外表对空气进展加热。没有螺旋片加热效果好?热泵型窗式空调器?制冷系统是与单冷机相同。只是多一个四通电磁阀。转变制冷剂的流向。使制冷剂有 4、两种不同流向而产生两种不同的工作方式。窗式空调机电控元件 1、功能转换开关 2、温控器 3、风机电机 4、风机电机电容器 5、压...
