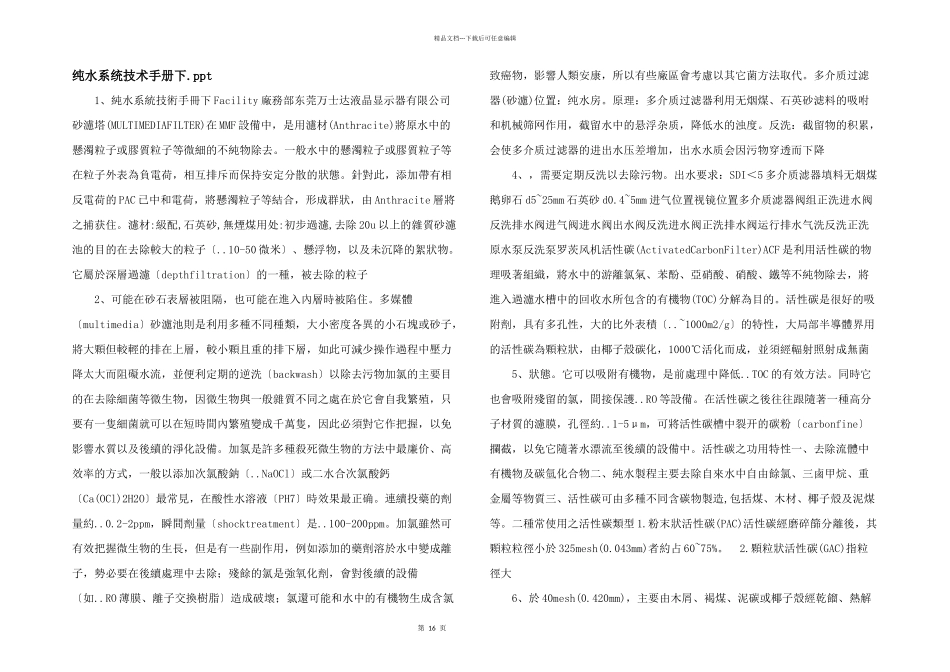

第 16 页精品文档---下载后可任意编辑纯水系统技术手册下.ppt 1、純水系統技術手冊下 Facility 廠務部东莞万士达液晶显示器有限公司砂濾塔(MULTIMEDIAFILTER)在 MMF 設備中，是用濾材(Anthracite)將原水中的懸濁粒子或膠質粒子等微細的不純物除去。一般水中的懸濁粒子或膠質粒子等在粒子外表為負電荷，相互排斥而保持安定分散的狀態。針對此，添加帶有相反電荷的 PAC 已中和電荷，將懸濁粒子等結合，形成群狀，由 Anthracite 層將之捕获住。濾材:級配,石英砂,無煙煤用处:初步過濾,去除 20u 以上的雜質砂濾池的目的在去除較大的粒子〔..10-50 微米〕、懸浮物，以及未沉降的絮狀物。它屬於深層過濾〔depthfiltration〕的一種，被去除的粒子 2、可能在砂石表層被阻隔，也可能在進入內層時被陷住。多媒體〔multimedia〕砂濾池則是利用多種不同種類，大小密度各異的小石塊或砂子，將大顆但較輕的排在上層，較小顆且重的排下層，如此可減少操作過程中壓力降太大而阻礙水流，並便利定期的逆洗〔backwash〕以除去污物加氯的主要目的在去除細菌等微生物，因微生物與一般雜質不同之處在於它會自我繁殖，只要有一隻細菌就可以在短時間內繁殖變成千萬隻，因此必須對它作把握，以免影響水質以及後續的淨化設備。加氯是許多種殺死微生物的方法中最廉价、高效率的方式，一般以添加次氯酸鈉〔..NaOCl〕或二水合次氯酸鈣〔Ca(OCl)2H2O〕最常見，在酸性水溶液〔PH7〕時效果最正确。連續投藥的劑量約..0.2-2ppm，瞬間劑量〔shocktreatment〕是..100-200ppm。加氯雖然可有效把握微生物的生長，但是有一些副作用，例如添加的藥劑溶於水中變成離子，勢必要在後續處理中去除；殘餘的氯是強氧化劑，會對後續的設備〔如..RO 薄膜、離子交換樹脂〕造成破壞；氯還可能和水中的有機物生成含氯致癌物，影響人類安康，所以有些廠區會考慮以其它菌方法取代。多介质过滤器(砂濾)位置：纯水房。原理：多介质过滤器利用无烟煤、石英砂滤料的吸咐和机械筛网作用，截留水中的悬浮杂质，降低水的浊度。反洗：截留物的积累，会使多介质过滤器的进出水压差增加，出水水质会因污物穿透而下降 4、，需要定期反洗以去除污物。出水要求：SDI＜5 多介质滤器填料无烟煤鹅卵石 d5~25mm 石英砂 d0.4~5mm 进气位置视镜位置多介质滤器阀组正洗进水阀反洗排水阀进气阀进水阀出水阀反洗进水阀正洗排水阀运行排水气洗反洗正洗原水泵反洗泵罗茨风机活性碳(ActivatedCarbonFilter)AC...
