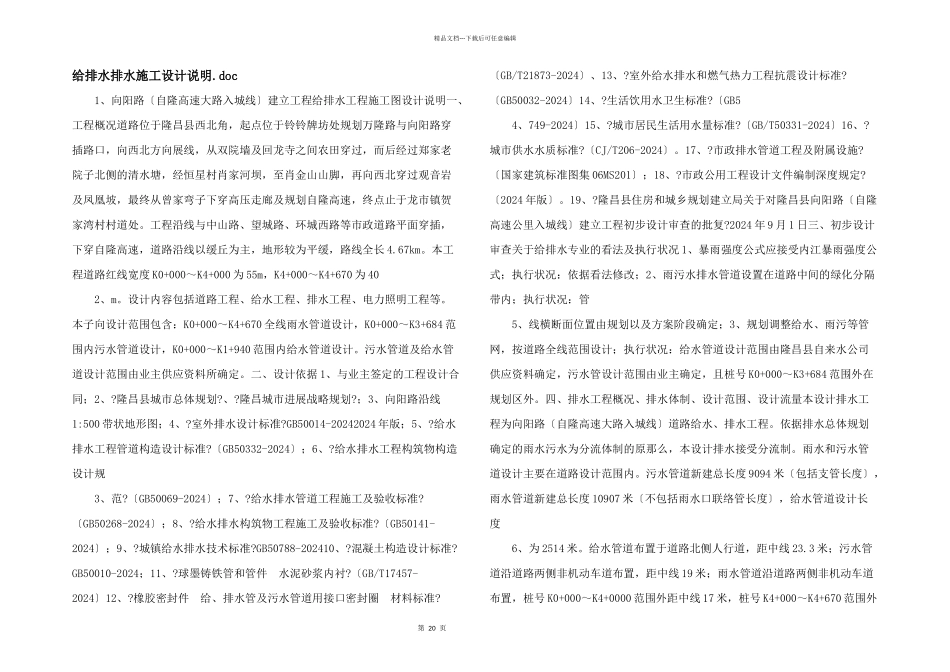

第 20 页精品文档---下载后可任意编辑给排水排水施工设计说明.doc 1、向阳路〔自隆高速大路入城线〕建立工程给排水工程施工图设计说明一、工程概况道路位于隆昌县西北角，起点位于铃铃牌坊处规划万隆路与向阳路穿插路口，向西北方向展线，从双院墙及回龙寺之间农田穿过，而后经过郑家老院子北侧的清水塘，经恒星村肖家河坝，至肖金山山脚，再向西北穿过观音岩及凤凰坡，最终从曾家弯子下穿高压走廊及规划自隆高速，终点止于龙市镇贺家湾村村道处。工程沿线与中山路、望城路、环城西路等市政道路平面穿插，下穿自隆高速，道路沿线以缓丘为主，地形较为平缓，路线全长 4.67km。本工程道路红线宽度 K0+000～K4+000 为 55m，K4+000～K4+670 为 40 2、m。设计内容包括道路工程、给水工程、排水工程、电力照明工程等。本子向设计范围包含：K0+000～K4+670 全线雨水管道设计，K0+000～K3+684 范围内污水管道设计，K0+000～K1+940 范围内给水管道设计。污水管道及给水管道设计范围由业主供应资料所确定。二、设计依据 1、与业主签定的工程设计合同；2、?隆昌县城市总体规划?、?隆昌城市进展战略规划?；3、向阳路沿线1:500 带状地形图；4、?室外排水设计标准?GB50014-20242024 年版；5、?给水排水工程管道构造设计标准?〔GB50332-2024〕；6、?给水排水工程构筑物构造设计规 3、范?〔GB50069-2024〕；7、?给水排水管道工程施工及验收标准?〔GB50268-2024〕；8、?给水排水构筑物工程施工及验收标准?〔GB50141-2024〕；9、?城镇给水排水技术标准?GB50788-202410、?混凝土构造设计标准?GB50010-2024；11、?球墨铸铁管和管件 水泥砂浆内衬?〔GB/T17457-2024〕12、?橡胶密封件 给、排水管及污水管道用接口密封圈 材料标准?〔GB/T21873-2024〕、13、?室外给水排水和燃气热力工程抗震设计标准?〔GB50032-2024〕14、?生活饮用水卫生标准?〔GB5 4、749-2024〕15、?城市居民生活用水量标准?〔GB/T50331-2024〕16、?城市供水水质标准?〔CJ/T206-2024〕。17、?市政排水管道工程及附属设施?〔国家建筑标准图集 06MS201〕；18、?市政公用工程设计文件编制深度规定?〔2024 年版〕。19、?隆昌县住房和城乡规划建立局关于对隆昌县向阳路〔自隆高速公里入城线〕建立工程初步设计审查的批复?2024 年 9 月 1 日三、初步设计审查关于给排水专业的看法及执行状况 1、暴雨强度公式应接受内江暴雨强度公式；执行状况：依据看法修改；2、雨污水排水管道设...
