杠杆千分尺使用说明书

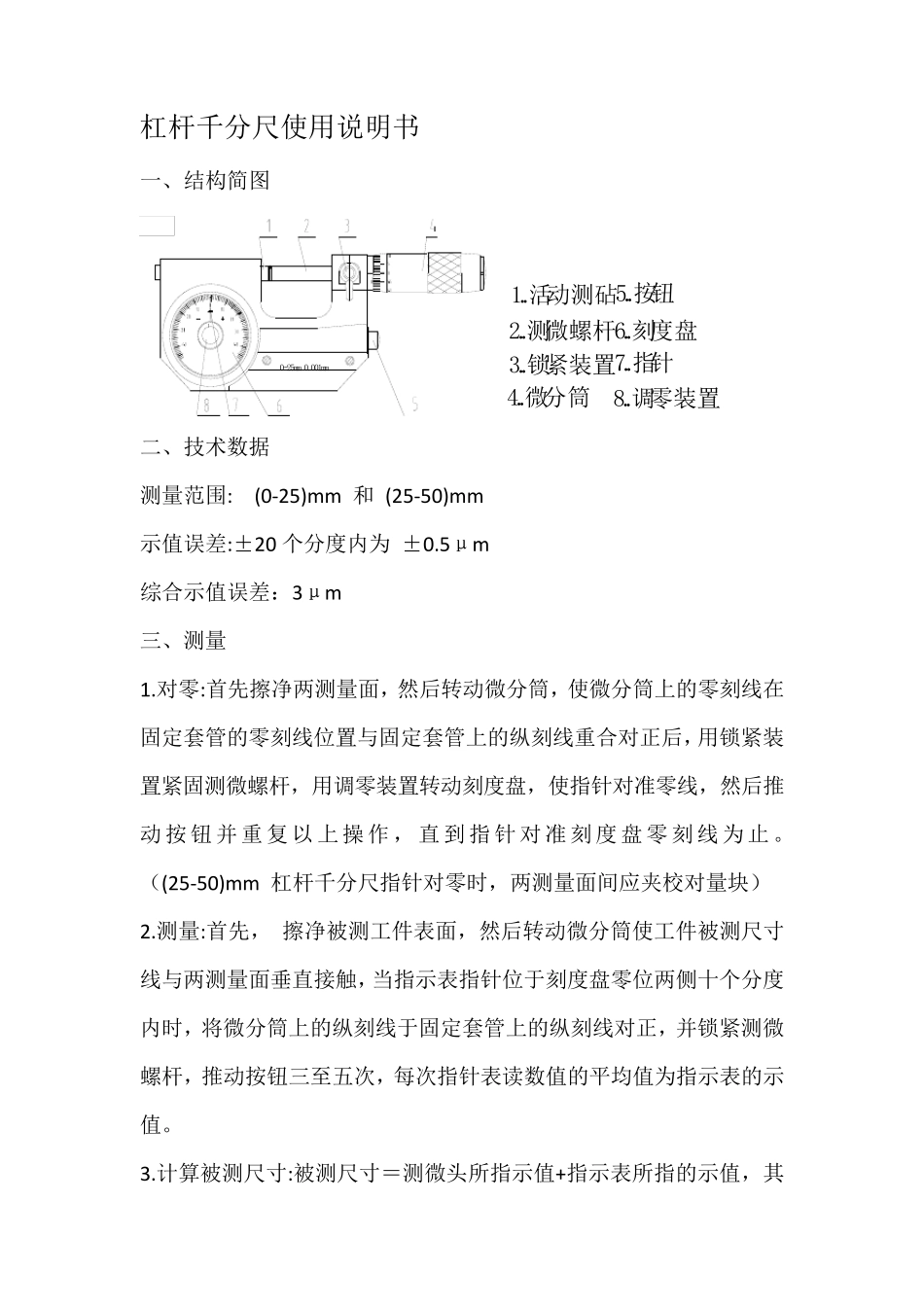

杠杆千分尺使用说明书_第1页
1/7

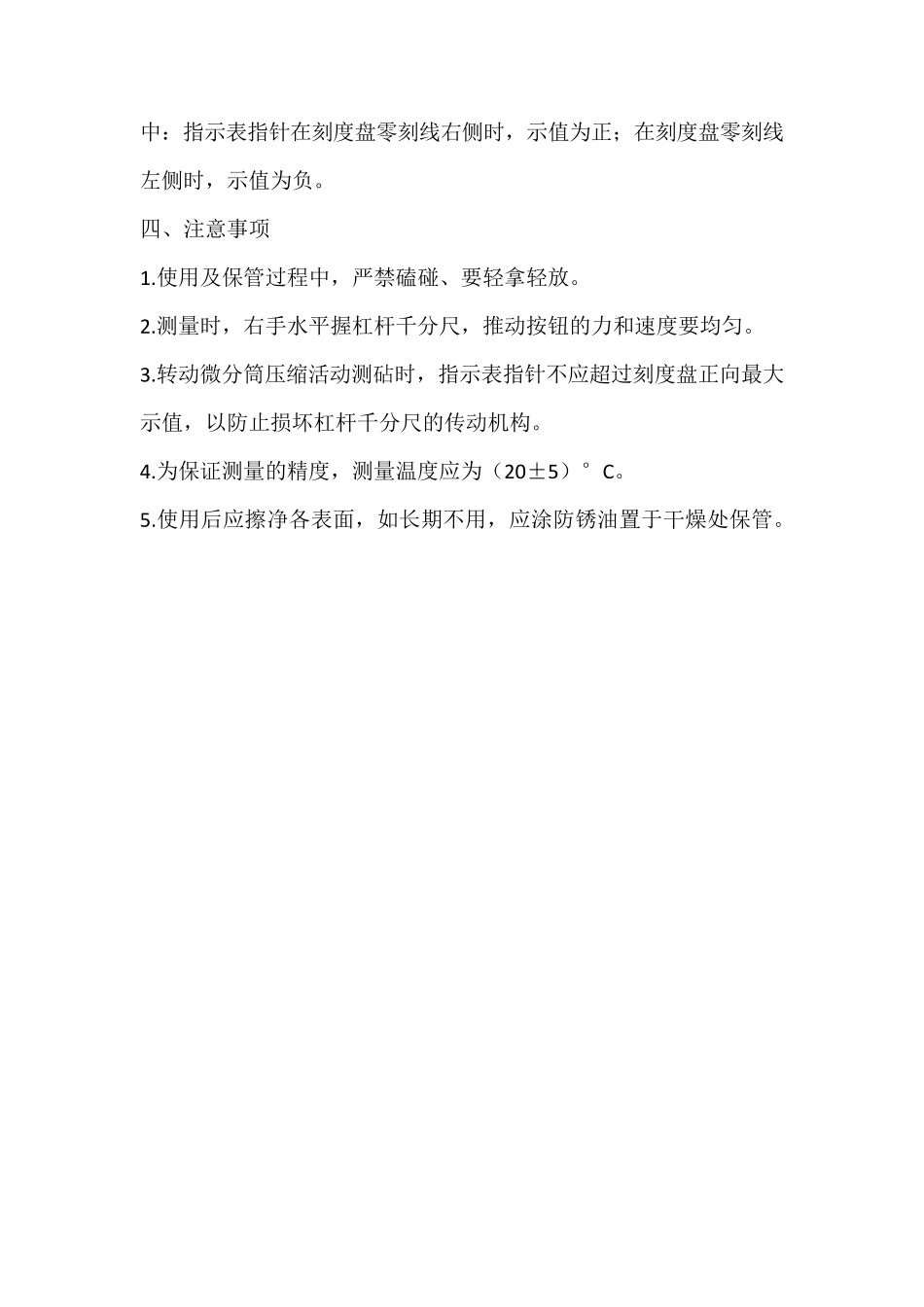

杠杆千分尺使用说明书_第2页
2/7
杠杆千分尺使用说明书_第3页
3/7
杠杆千分尺使用说明书 一、结构简图 1 0--25mm 0.001mm 4.. 微 分 筒5.. 按 钮6.. 刻 度 盘8.. 调 零 装 置7.. 指 针2.. 测 微 螺 杆3.. 锁 紧 装 置1.. 活 动 测 砧 二、技术数据 测量范围: (0-25)m m 和 (25-50)m m 示值误差:±20 个分度内为 ±0.5μm 综合示值误差:3μm 三、测量 1.对零:首先擦净两测量面,然后转动微分筒,使微分筒上的零刻线在固定套管的零刻线位置与固定套管上的纵刻线重合对正后,用锁紧装置紧固测微螺杆,用调零装置转动刻度盘,使指针对准零线,然后推动 按 钮 并 重 复 以 上 操 作 , 直 到 指 针 对 准 刻 度 盘 零 刻 线 为 止 。((25-50)m m 杠杆千分尺指针对零时,两测量面间应夹校对量块) 2.测量:首先, 擦净被测工件表面,然后转动微分筒使工件被测尺寸线与两测量面垂直接触,当指示表指针位于刻度盘零位两侧十个分度内时,将微分筒上的纵刻线于固定套管上的纵刻线对正,并锁紧测微螺杆,推动按钮三至五次,每次指针表读数值的平均值为指示表的示值。 3.计算被测尺寸:被测尺寸=测微头所指示值+指示表所指的示值,其中:指示表指针在刻度盘零刻线右侧时,示值为正;在刻度盘零刻线左侧时,示值为负。 四、注意事项 1.使用及保管过程中,严禁磕碰、要轻拿轻放。 2.测量时,右手水平握杠杆千分尺,推动按钮的力和速度要均匀。 3.转动微分筒压缩活动测砧时,指示表指针不应超过刻度盘正向最大示值,以防止损坏杠杆千分尺的传动机构。 4.为保证测量的精度,测量温度应为(20±5)°C。 5.使用后应擦净各表面,如长期不用,应涂防锈油置于干燥处保管。 (50-250)m m 内径千分尺使用说明书 一、产品简介 内径千分尺是利用螺旋副原理对主体两端球形测量面间分隔的距离进行读数的通用内尺寸测量工具。它特别适用于机械加工中内径、槽 及 两 平 行 平 面 间 距 离 的 测 量 , 所 测 量 的 精 度 等 级 一般 为GB/T 1800.3-1998 中规定的 IT 8-IT 10。我公司生产的内径千分尺有四种系列,二十二种规格,用户可根据测量的需要进行选择,也可以根据需要特殊订货。具体规格及分度值见表 1。 二、结构简图 4.. 螺纹轴套100. 测量头1.. 测量触头7.. 微分筒8.. 校正螺帽2.. 接合套3.. 测头9.. 测微螺杆6.. 固定套管122. 校对卡板5.. 锁紧螺钉111. 接杆三、技术数据 四、使用方法 1.观...
