板坯连铸机备件结晶器维修作业标准

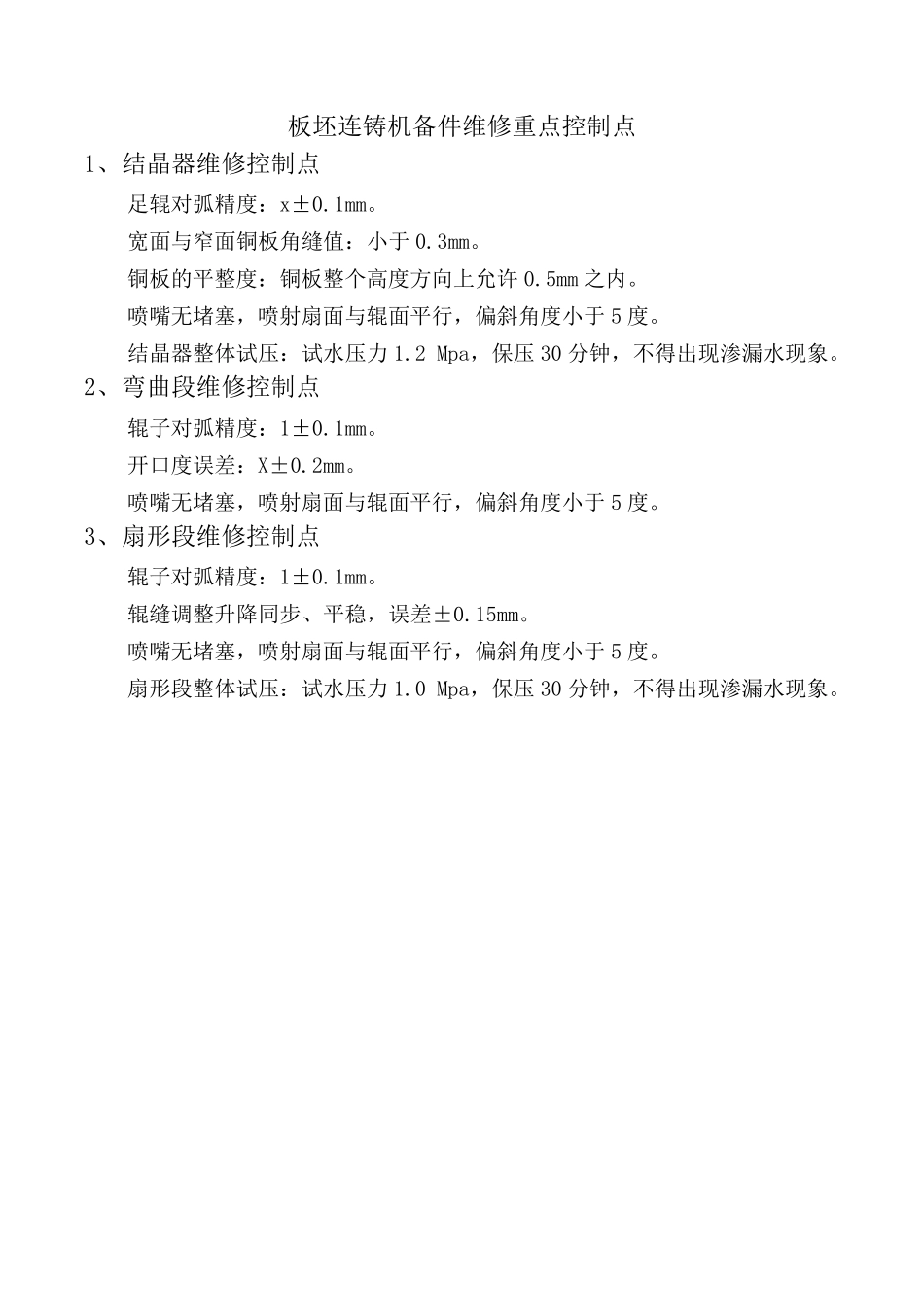

板坯连铸机备件维修重点控制点 1、结晶器维修控制点 足辊对弧精度：x±0.1mm。 宽面与窄面铜板角缝值：小于 0.3mm。 铜板的平整度：铜板整个高度方向上允许 0.5mm 之内。 喷嘴无堵塞，喷射扇面与辊面平行，偏斜角度小于 5 度。 结晶器整体试压：试水压力 1.2 Mpa，保压 30 分钟，不得出现渗漏水现象。 2、弯曲段维修控制点 辊子对弧精度：1±0.1mm。 开口度误差：X±0.2mm。 喷嘴无堵塞，喷射扇面与辊面平行，偏斜角度小于 5 度。 3、扇形段维修控制点 辊子对弧精度：1±0.1mm。 辊缝调整升降同步、平稳，误差±0.15mm。 喷嘴无堵塞，喷射扇面与辊面平行，偏斜角度小于 5 度。 扇形段整体试压：试水压力 1.0 Mpa，保压 30 分钟，不得出现渗漏水现象。 板 坯 连 铸 机 备 件 维 修 作 业 标 准 结 晶 器 维 修 作 业 标 准 一 、 结 晶 器 结 构 及 功 能 ： 可 调 式 结 晶 器 由 结 晶 器 基 架 ， 带 有 供 水 、 对 中 和 固 定 装 置 ； 内 弧 铜 板 及 冷 却 水 箱 装 配 、外 弧 铜 板 及 冷 却 水 箱 装 配 、 窄 面 铜 板 及 压 板 、 调 宽 装 置 、 夹 紧 装 置 、 宽 边 足 辊 、 窄 边 足 辊 、 结晶 器 冷 却 水 及 喷 水 配 管 、 润 滑 配 管 及 分 配 器 、 漏 钢 预 报 检 测 用 的 热 电 偶 、 元 件 的 电 缆 （ 属 电 气 ）等 。 结 晶 器 提 供 所 要 求 的 铸 坯 几 何 尺 寸 及 在 浇 铸 过 程 中 通 过 铜 板 冷 却 使 铸 流 生 成 相 当 厚 度 的坯 壳 。 通 过 自 动 调 宽 装 置 调 节 结 晶 器 内 腔 宽 度 方 向 尺 寸 /锥 度 以 适 应 不 同 坯 宽 的 要 求 ， 调 宽 可 在线 停 浇 时 由 调 宽 装 置 实 现 。 另 外 ， 自 动 调 宽 能 自 动 保 持 宽 度 及 锥 度 参 数 （ 自 动 补 偿）。 调 宽 采用 液压 缸进行， 在 液压 缸上附带 位置 传感器 及 集成 控制阀块。 铸 坯 的 厚 度 通 过 窄 面 铜 板 宽 度 确定 ， 由 外 弧 框架 上的 4 组蝶簧夹 紧 ， 由 外 弧 框架 上的4个柱塞缸松开。 通 过 偏心机 构 调 整结 晶 器 在 厚 度...
