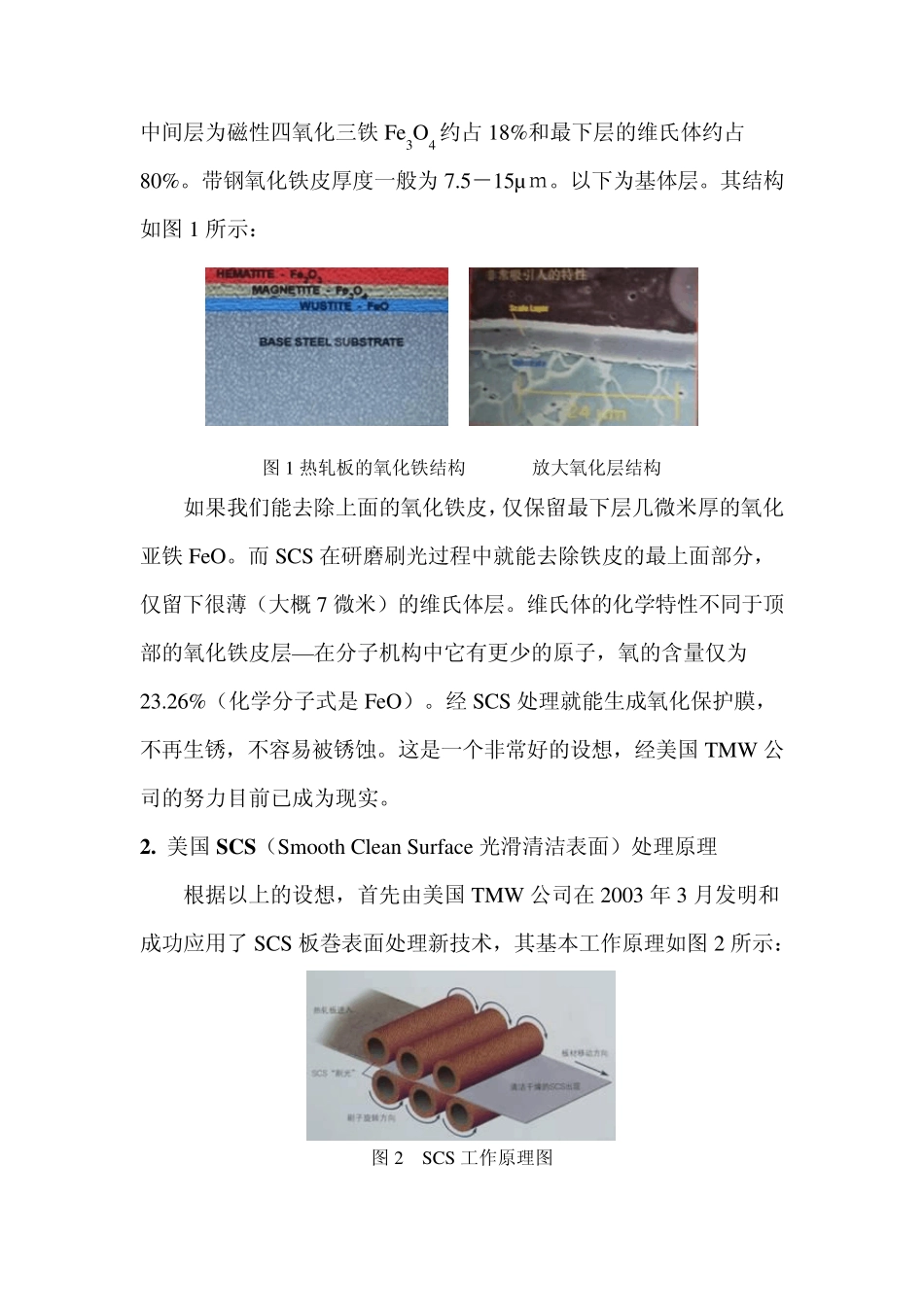

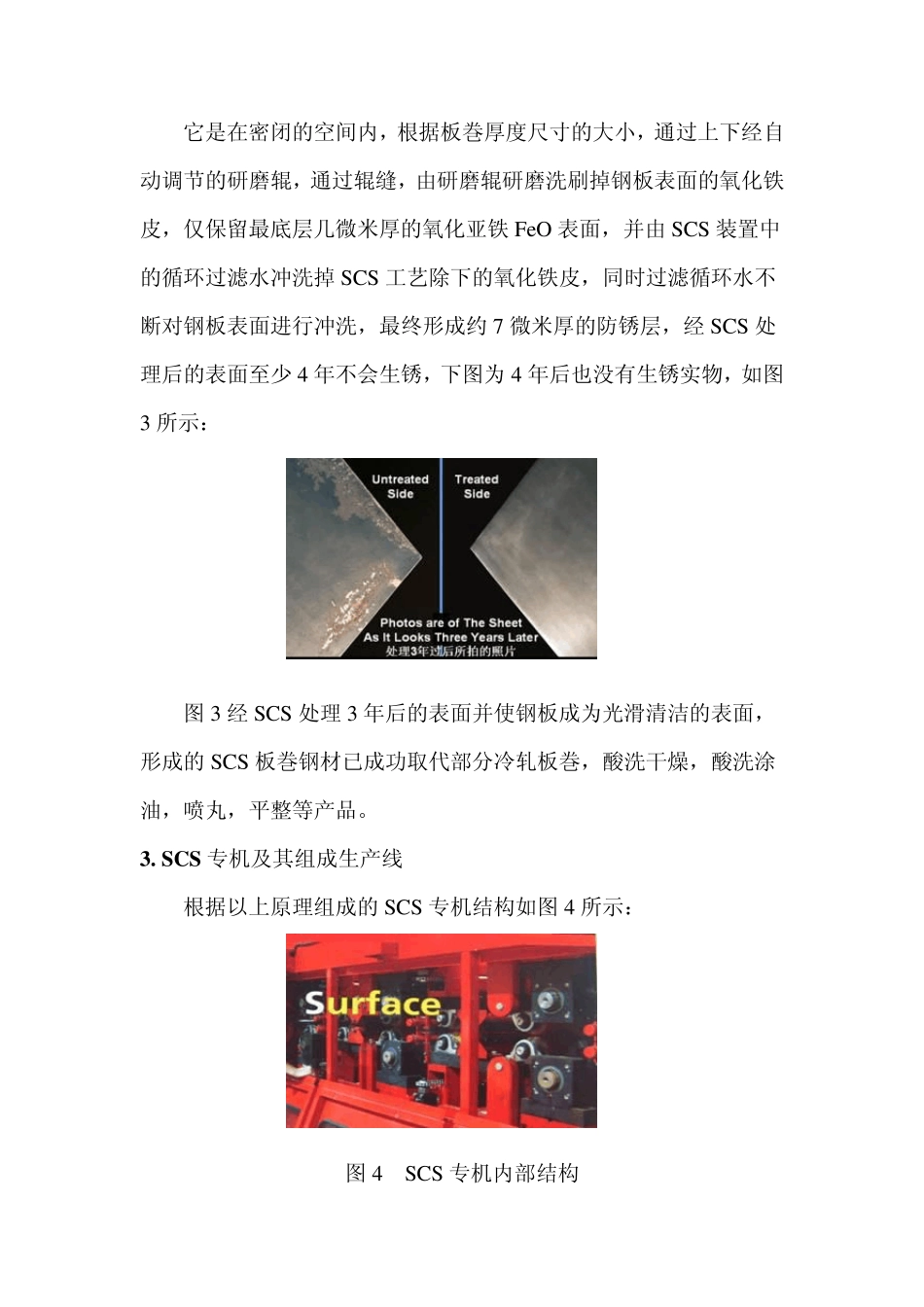

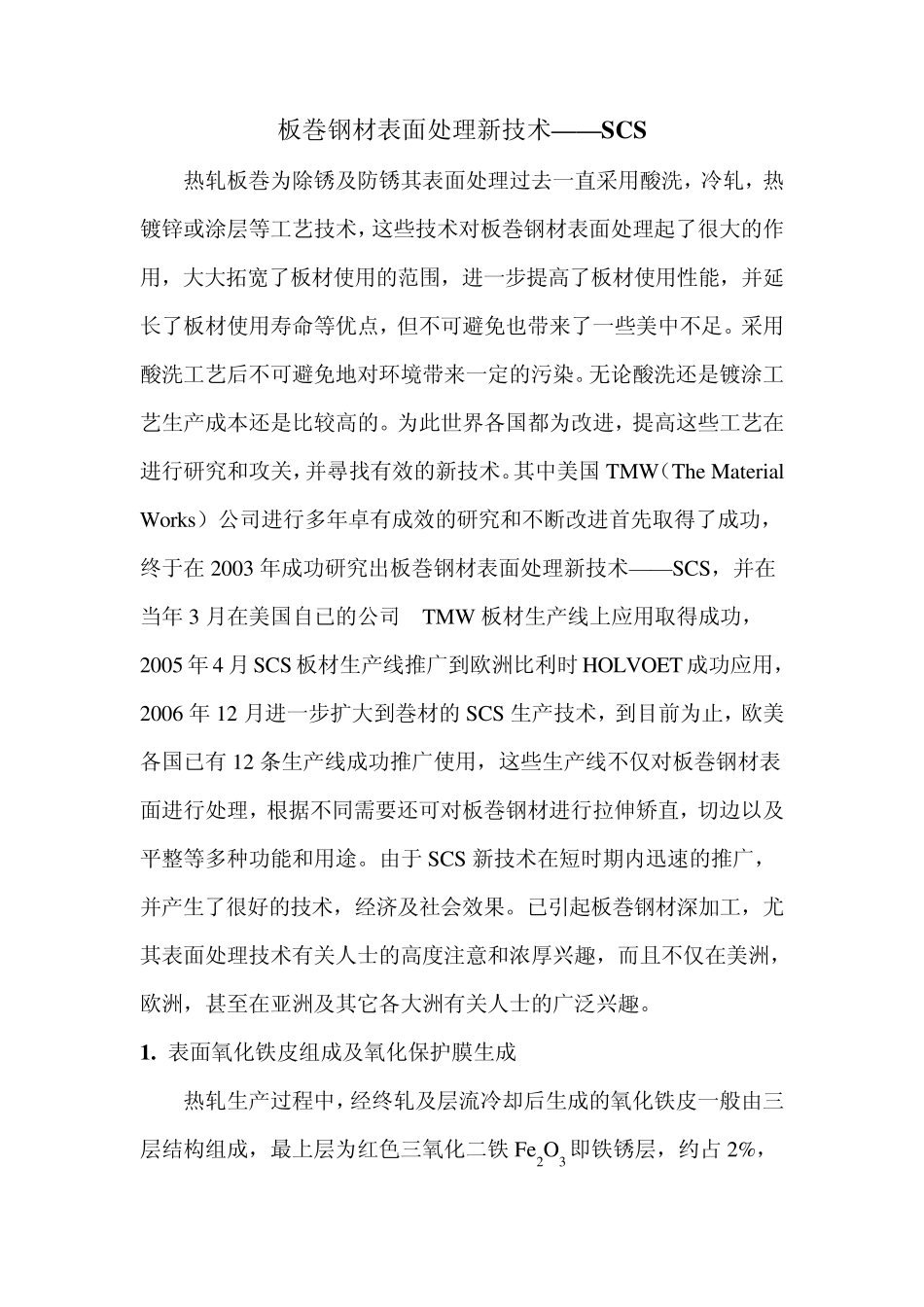

板巻钢材表面处理新技术——SCS 热轧板巻为除锈及防锈其表面处理过去一直采用酸洗,冷轧,热镀锌或涂层等工艺技术,这些技术对板巻钢材表面处理起了很大的作用,大大拓宽了板材使用的范围,进一步提高了板材使用性能,并延长了板材使用寿命等优点,但不可避免也带来了一些美中不足。采用酸洗工艺后不可避免地对环境带来一定的污染。无论酸洗还是镀涂工艺生产成本还是比较高的。为此世界各国都为改进,提高这些工艺在进行研究和攻关,并尋找有效的新技术。其中美国 TMW(The Material Works)公司进行多年卓有成效的研究和不断改进首先取得了成功,终于在 2003 年成功研究出板巻钢材表面处理新技术——SCS,并在当年 3 月在美国自已的公司 TMW 板材生产线上应用取得成功,2005 年 4 月 SCS 板材生产线推广到欧洲比利时 HOLVOET 成功应用,2006 年 12 月进一步扩大到巻材的SCS 生产技术,到目前为止,欧美各国已有 12 条生产线成功推广使用,这些生产线不仅对板巻钢材表面进行处理,根据不同需要还可对板巻钢材进行拉伸矫直,切边以及平整等多种功能和用途。由于 SCS 新技术在短时期内迅速的推广,并产生了很好的技术,经济及社会效果。已引起板巻钢材深加工,尤其表面处理技术有关人士的高度注意和浓厚兴趣,而且不仅在美洲,欧洲,甚至在亚洲及其它各大洲有关人士的广泛兴趣。 1. 表面氧化铁皮组成及氧化保护膜生成 热轧生产过程中,经终轧及层流冷却后生成的氧化铁皮一般由三层结构组成,最上层为红色三氧化二铁 Fe2O3 即铁锈层,约占 2%,中间层为磁性四氧化三铁Fe3O4 约占18%和最下层的维氏体约占80%。带钢氧化铁皮厚度一般为7.5-15µ m。以下为基体层。其结构如图 1 所示: 图 1 热轧板的氧化铁结构 放大氧化层结构 如果我们能去除上面的氧化铁皮,仅保留最下层几微米厚的氧化亚铁FeO。而 SCS 在研磨刷光过程中就能去除铁皮的最上面部分,仅留下很薄(大概 7 微米)的维氏体层。维氏体的化学特性不同于顶部的氧化铁皮层—在分子机构中它有更少的原子,氧的含量仅为23.26%(化学分子式是 FeO)。经 SCS 处理就能生成氧化保护膜,不再生锈,不容易被锈蚀。这是一个非常好的设想,经美国 TMW 公司的努力目前已成为现实。 2. 美国 SCS(Smooth Clean Su rface 光滑清洁表面)处理原理 根据以上的设想,首先由美国 TMW 公司在 2003 年 3 月发明和成功应用了 SCS 板巻表面处理新...
