板换机组技术规范书VIP专享

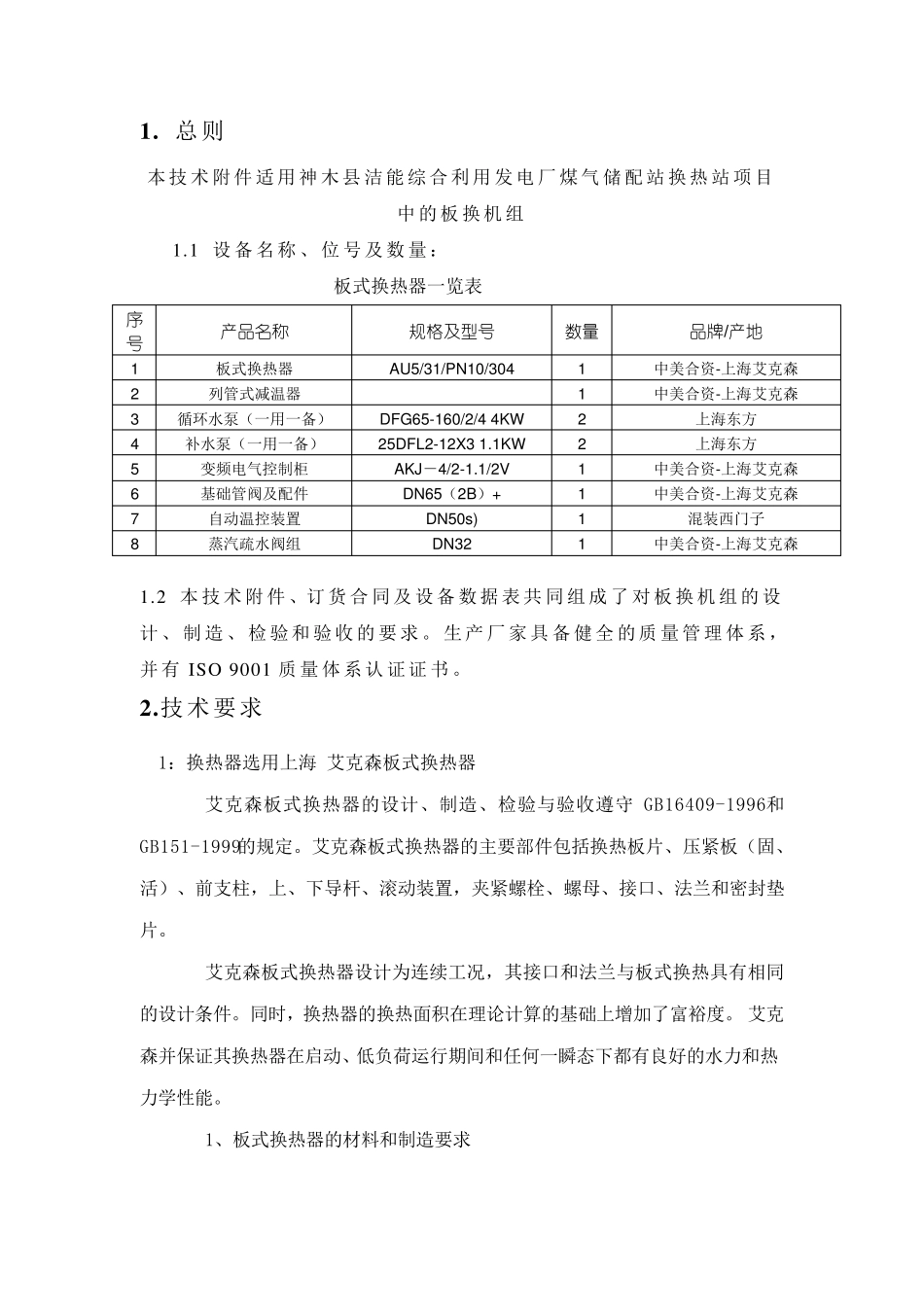

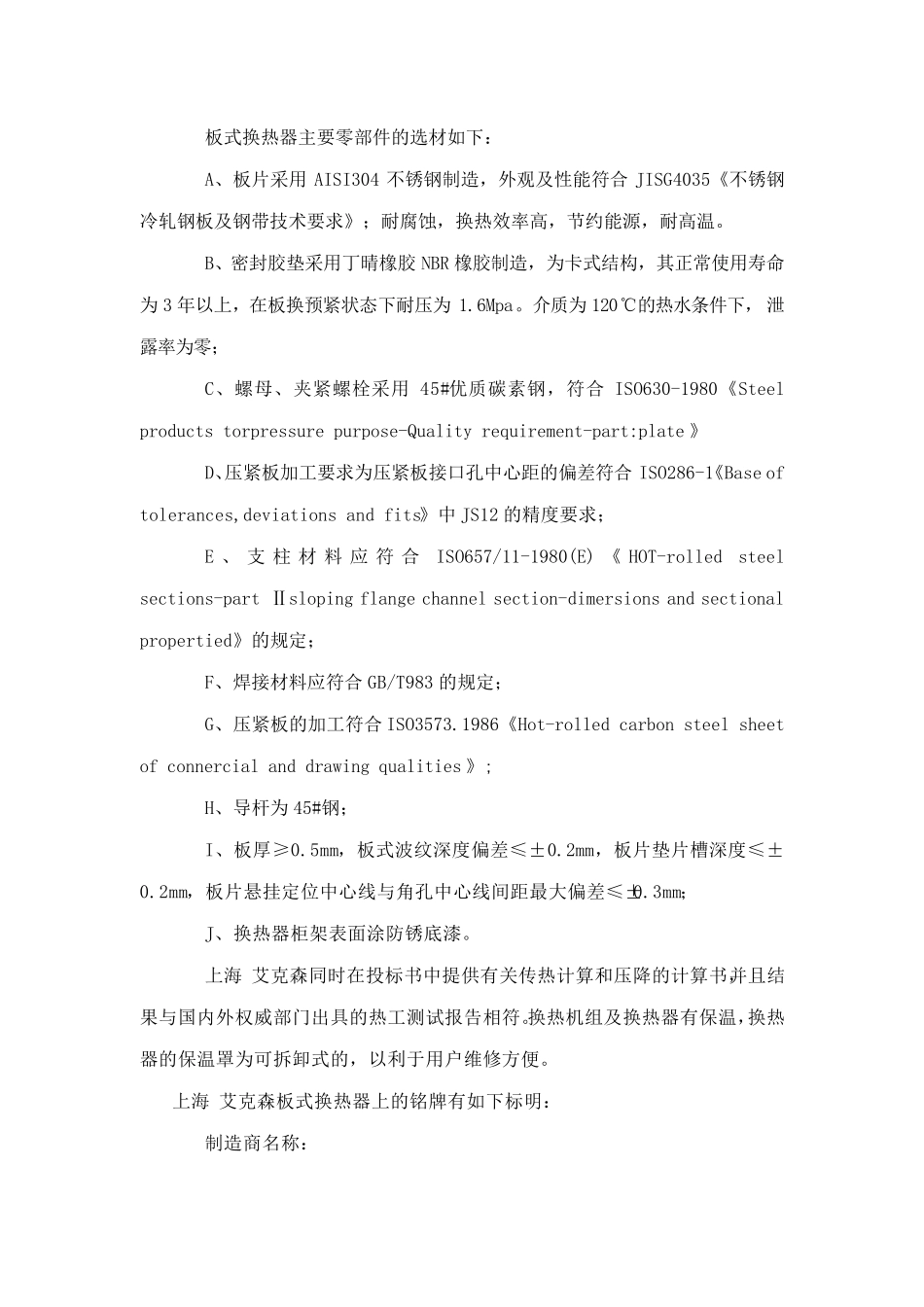

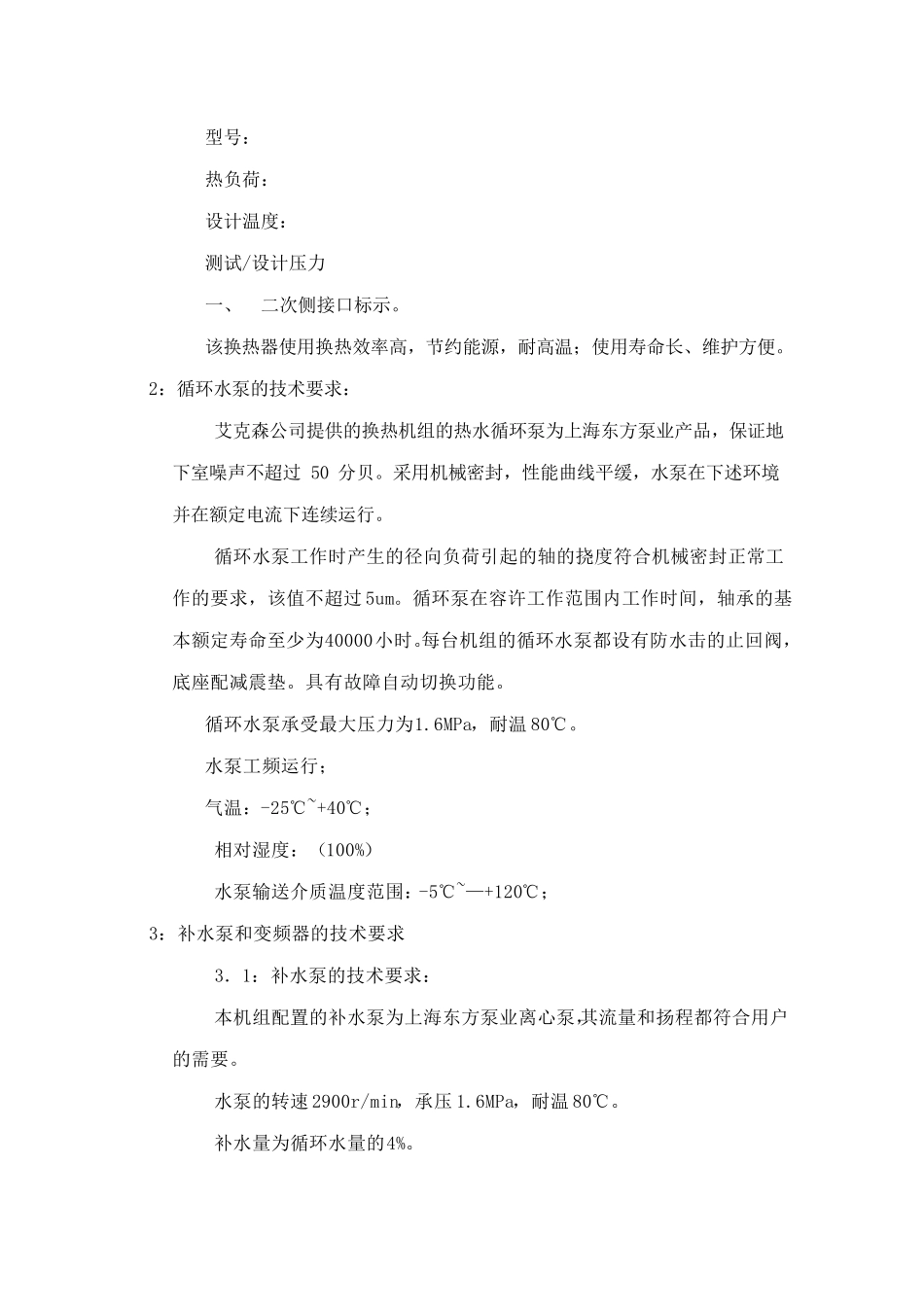

1 . 总则 本技术附件适用神木县洁能综合利用发电厂煤气储配站换热站项目中的板换机组 1.1 设备名称、 位 号 及 数 量 ： 板式换热器一览表 序号 产品名称 规格及型号 数量 品牌/产地 1 板式换热器 AU5/31/PN10/304 1 中美合资-上海艾克森 2 列管式减温器 1 中美合资-上海艾克森 3 循环水泵（一用一备） DFG65-160/2/4 4KW 2 上海东方 4 补水泵（一用一备） 25DFL2-12X3 1.1KW 2 上海东方 5 变频电气控制柜 AKJ－4/2-1.1/2V 1 中美合资-上海艾克森 6 基础管阀及配件 DN65（2B）+ 1 中美合资-上海艾克森 7 自动温控装置 DN50s) 1 混装西门子 8 蒸汽疏水阀组 DN32 1 中美合资-上海艾克森 1.2 本技术附件、订 货 合同 及 设备数 据 表 共 同 组成 了 对 板换机组的设计 、 制 造 、 检 验 和 验 收 的要 求 。 生 产 厂家 具 备健 全 的质 量 管 理 体 系 ，并 有 ISO 9001 质 量 体 系 认 证 证 书 。 2 .技术要求 1：换热器选用上海 艾克森板式换热器 艾克森板式换热器的设计、制造、检验与验收遵守 GB16409-1996和GB151-1999的规定。艾克森板式换热器的主要部件包括换热板片、压紧板（固、活）、前支柱，上、下导杆、滚动装置，夹紧螺栓、螺母、接口、法兰和密封垫片。 艾克森板式换热器设计为连续工况 ，其 接口和法兰与板式换热具有相 同的设计条 件。同时 ，换热器的换热面 积 在 理论 计算 的基础上增 加 了富 裕 度 。 艾克森并保 证其 换热器在 启 动、低 负 荷 运 行 期 间 和任 何 一瞬 态 下都 有良 好 的水力 和热力 学 性 能。 1、板式换热器的材 料 和制造要求 板式换热器主要零部件的选材如下： A、板片采用AISI304 不锈钢制造，外观及性能符合JISG4035《不锈钢冷轧钢板及钢带技术要求》；耐腐蚀，换热效率高，节约能源，耐高温。 B、密封胶垫采用丁晴橡胶NBR 橡胶制造，为卡式结构，其正常使用寿命为3 年以上，在板换预紧状态下耐压为1.6Mpa。介质为120℃的热水条件下，泄露率为零； C、螺母、夹紧螺栓采用45#优质碳素钢，符合ISO630-1980《Steel products torpressure purpose-Quality requirement-part:plate 》 D、压紧板加工要求为压紧板接口孔中心距的偏差符合ISO286-1《Base of tolerances,deviations and fits》中JS12 的精度要求； E ...
