板肋式锚杆挡土墙技术交底

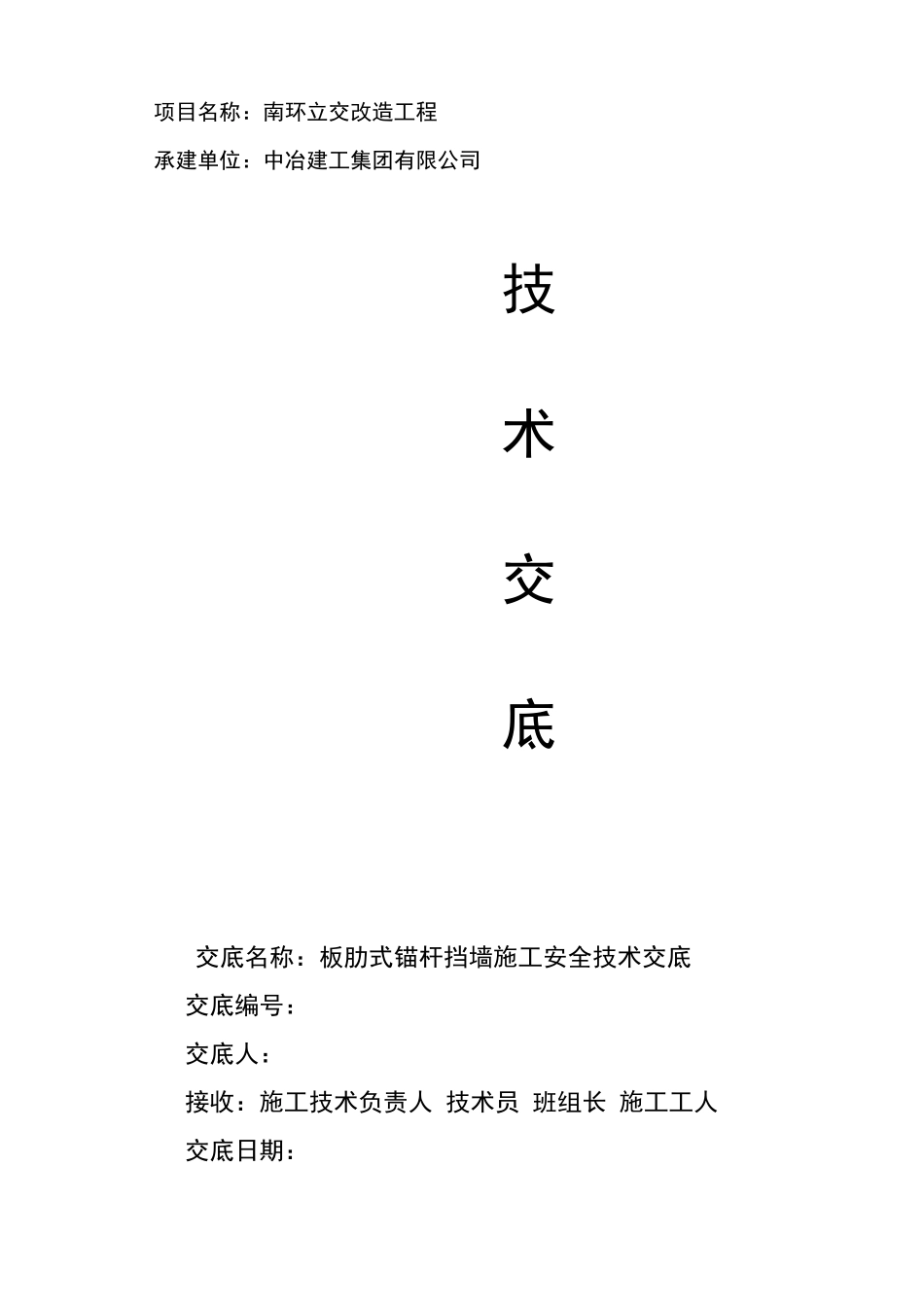

板肋式锚杆挡土墙技术交底_第1页
1/19

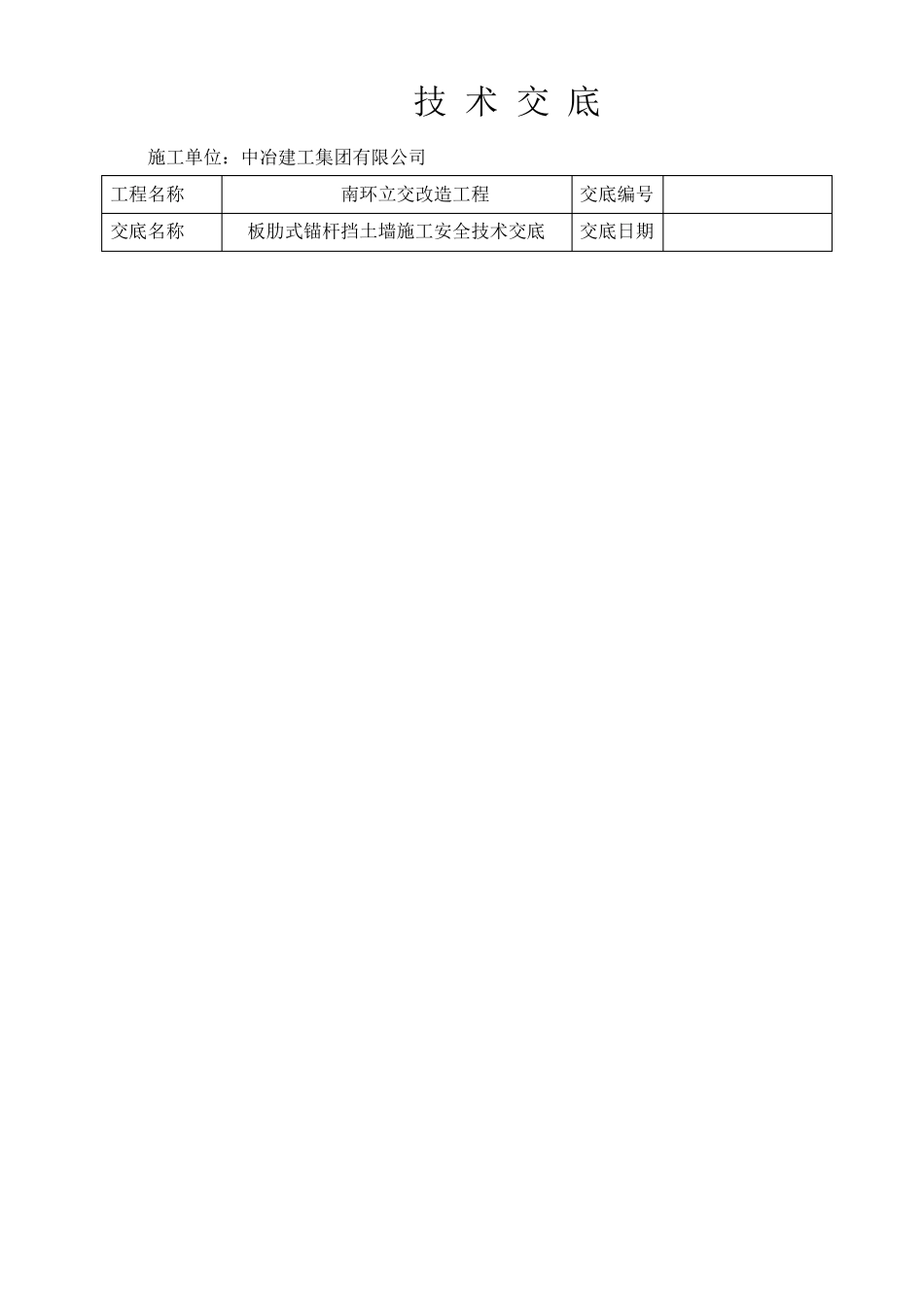

板肋式锚杆挡土墙技术交底_第2页
2/19

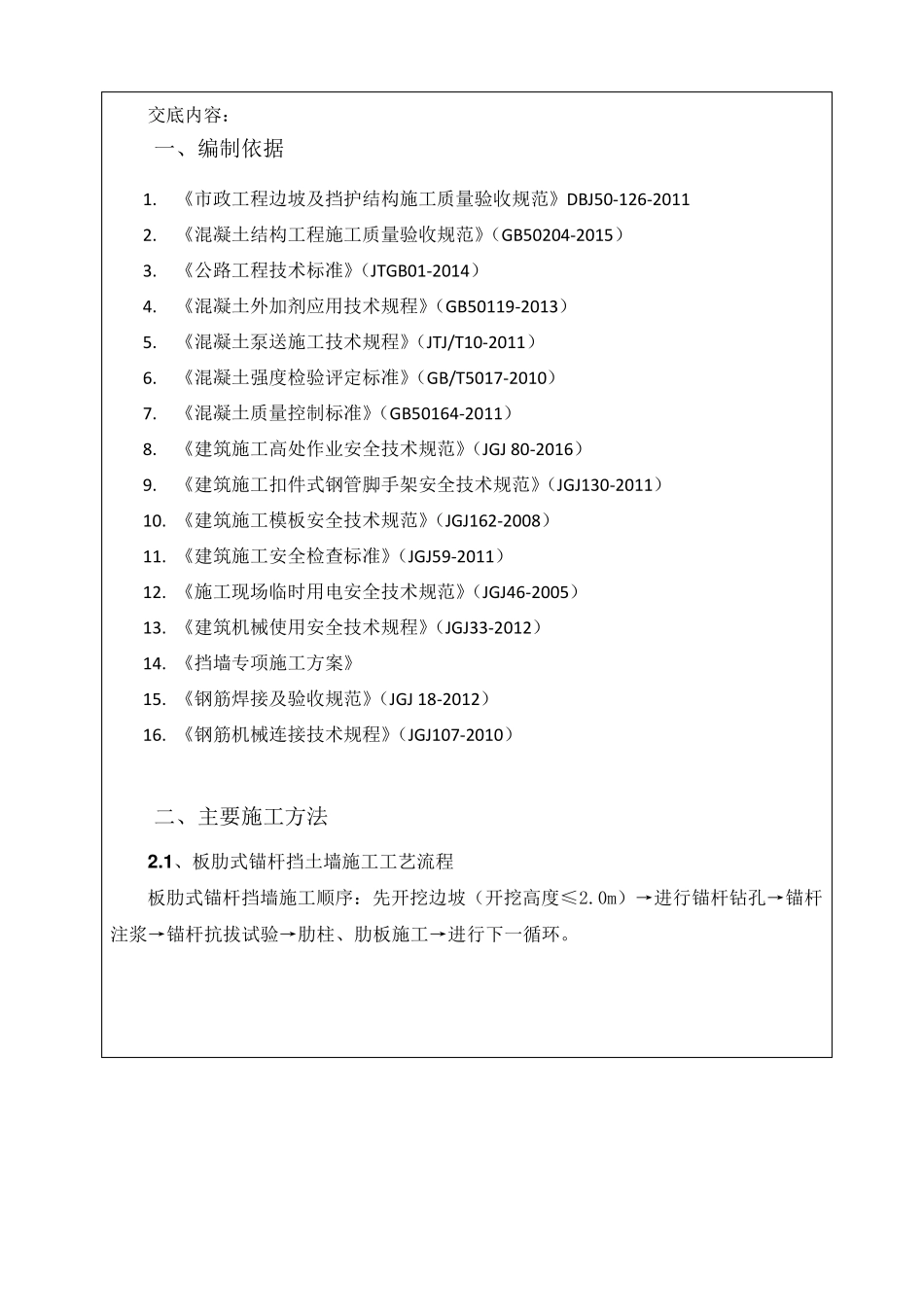

板肋式锚杆挡土墙技术交底_第3页
3/19
项目名称:南环立交改造工程 承建单位:中冶建工集团有限公司 技 术 交 底 交底名称:板肋式锚杆挡墙施工安全技术交底 交底编号: 交底人: 接收:施工技术负责人 技术员 班组长 施工工人 交底日期: 技 术 交 底 施工单位:中冶建工集团有限公司 工程名称 南环立交改造工程 交底编号 交底名称 板肋式锚杆挡土墙施工安全技术交底 交底日期 交底内容: 一、编制依据 1. 《市政工程边坡及挡护结构施工质量验收规范》DBJ50-126-2011 2. 《混凝土结构工程施工质量验收规范》(GB50204-2015) 3. 《公路工程技术标准》(JT GB01-2014) 4. 《混凝土外加剂应用技术规程》(GB50119-2013) 5. 《混凝土泵送施工技术规程》(JT J/T 10-2011) 6. 《混凝土强度检验评定标准》(GB/T 5017-2010) 7. 《混凝土质量控制标准》(GB50164-2011) 8. 《建筑施工高处作业安全技术规范》(JGJ 80-2016) 9. 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 10. 《建筑施工模板安全技术规范》(JGJ162-2008) 11. 《建筑施工安全检查标准》(JGJ59-2011) 12. 《施工现场临时用电安全技术规范》(JGJ46-2005) 13. 《建筑机械使用安全技术规程》(JGJ33-2012) 14. 《挡墙专项施工方案》 15. 《钢筋焊接及验收规范》(JGJ 18-2012) 16. 《钢筋机械连接技术规程》(JGJ107-2010) 二、主要施工方法 2 .1 、板肋式锚杆挡土墙施工工艺流程 板肋式锚杆挡墙施工顺序:先开挖边坡(开挖高度≤2.0m)→进行锚杆钻孔→锚杆注浆→锚杆抗拔试验→肋柱、肋板施工→进行下一循环。 2 .2 、板肋式锚杆挡墙施工方法及要点 A、控制点引测 根据放线办交接点位,采用全占仪引测平面控制点到坡顶面,离开挖边线大于5m,设3 个平面控制点;采用水准仪逐次引测水平标高控制点到固定构筑物或建筑物上或埋设高混凝土控制点,设点3 个。经计算校核符合施工规范后,作为施工控制点保护。 B、土石方开挖: 锚杆挡墙和土石方开挖同时进行,分层开挖,分层施工,每层≤2.0m,采用逆作法施工,垂直边坡采用机械凿打或切割机切割后再由机械施工,肋板位置采用小型机械设备人工风镐凿打,严谨超挖,若超挖则采用与挡墙同标号的混凝土填充。 C、锚杆施工 ==坡面修正 边坡成型后用φ48*2.8 的普管搭设操作脚手架,人工清理坡面松动的碎石,并用高肋板开挖线测放与控制 土石方开挖 肋开槽及边坡人工修...
