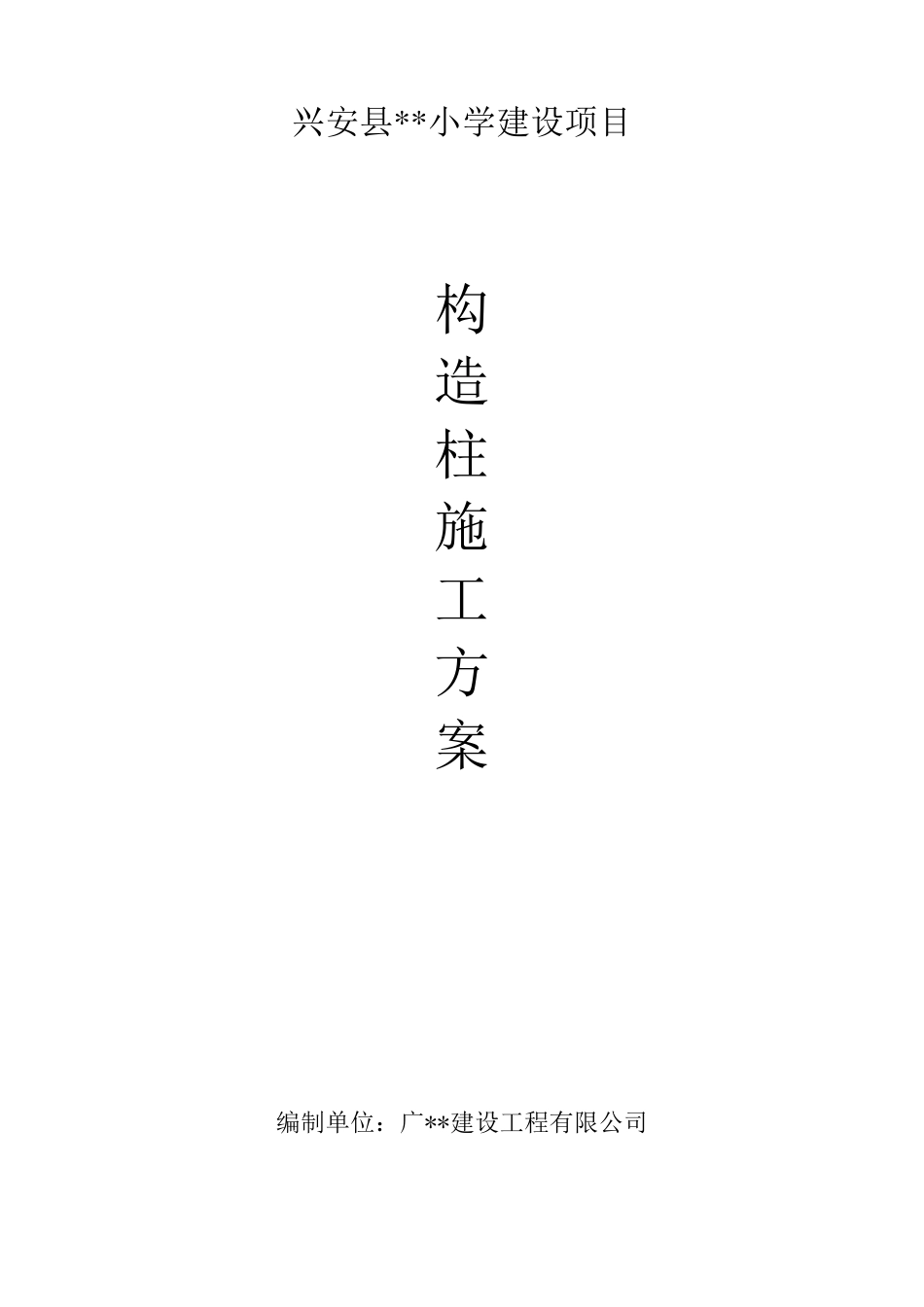

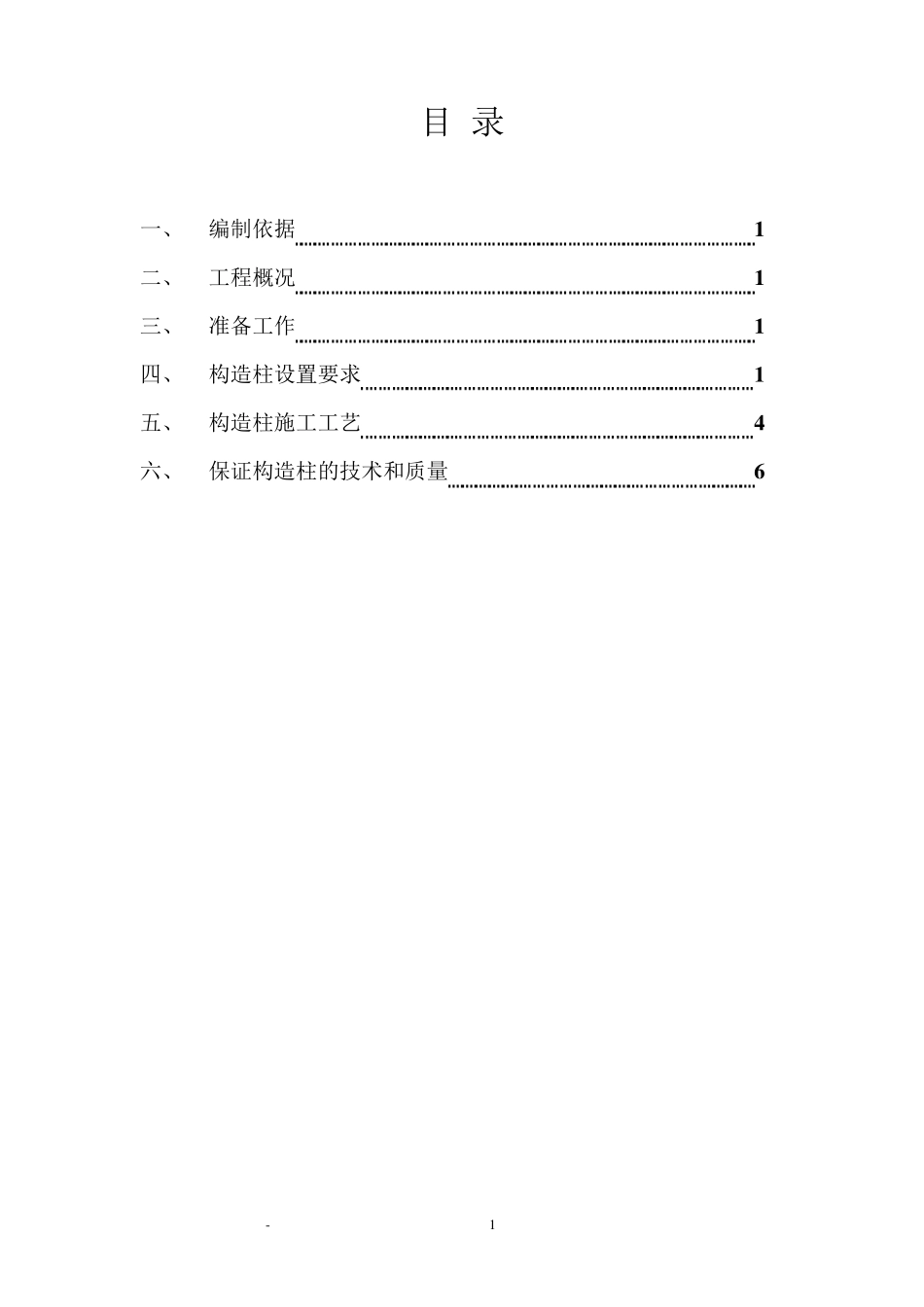

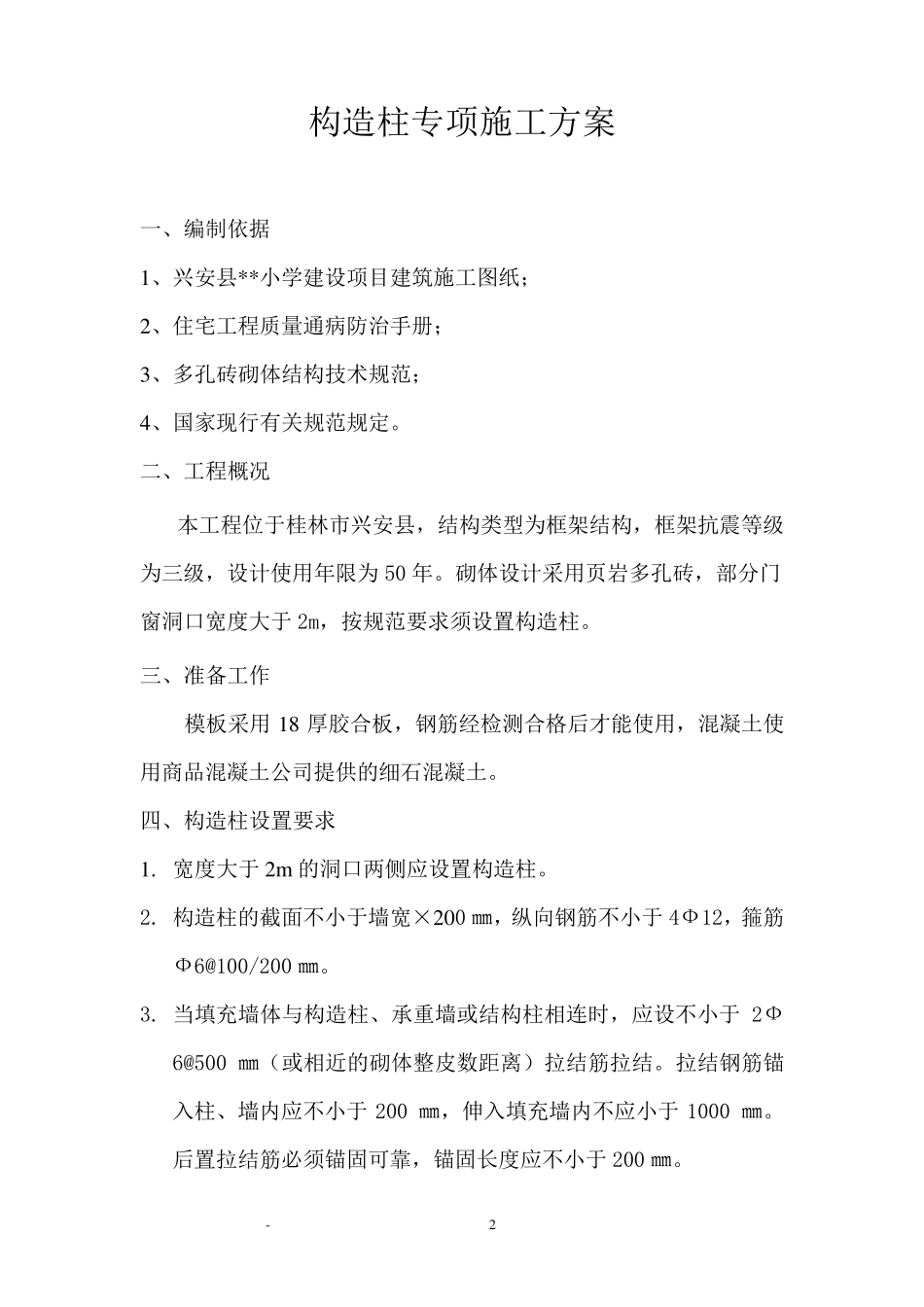

兴安县* * 小学建设项目 构 造 柱 施 工 方 案 编制单位：广**建设工程有限公司 - 1 目 录 一、 编制依据 1 二、 工程概况 1 三、 准备工作 1 四、 构造柱设置要求 1 五、 构造柱施工工艺 4 六、 保证构造柱的技术和质量 6 - 2 构 造 柱 专 项 施 工 方 案 一 、 编 制 依 据 1、 兴 安 县 **小 学 建 设 项 目 建 筑 施 工 图 纸 ； 2、 住 宅 工 程 质 量 通 病 防 治 手 册 ； 3、 多 孔 砖 砌 体 结 构 技 术 规 范 ； 4、 国 家 现 行 有 关 规 范 规 定 。 二 、 工 程 概 况 本 工 程 位 于 桂 林 市 兴 安 县 ， 结 构 类 型 为 框 架 结 构 ， 框 架 抗 震 等 级为 三 级 ， 设 计 使 用 年 限 为 50 年 。 砌 体 设 计 采 用 页 岩 多 孔 砖 ， 部 分 门窗 洞 口 宽 度 大 于 2m， 按 规 范 要 求 须 设 置 构 造 柱 。 三 、 准 备 工 作 模 板 采 用18 厚 胶 合 板 ， 钢 筋 经 检 测 合 格 后 才 能 使 用 ， 混 凝 土 使用 商 品 混 凝 土 公 司 提 供 的 细 石 混 凝 土 。 四 、 构 造 柱 设 置 要 求 1. 宽 度 大 于 2m 的 洞 口 两侧应设 置 构 造 柱 。 2. 构 造 柱 的 截面不小 于 墙宽 ×200 ㎜， 纵向钢 筋 不小 于 4Ф12， 箍筋Ф6@100/200 ㎜。 3. 当填充墙体 与构 造 柱 、 承重墙或结 构 柱 相连时， 应设 不小 于2Ф6@500 ㎜（或相近的 砌 体 整皮数距离）拉结 筋 拉结 。 拉结 钢 筋 锚入 柱 、 墙内 应不小 于200 ㎜， 伸 入 填充墙内 不应小 于1000 ㎜。后 置 拉结 筋 必 须 锚 固 可 靠 ， 锚 固 长 度 应不小 于 200 ㎜。 - 3 4. 构造柱的柱顶、柱脚应在主体结构中预埋不小于4Ф12 的钢筋，接驳长度不小于500 ㎜ 5. 构造柱的钢筋绑扎完成后，先砌墙，在留出马牙槎后，再浇捣混凝土，混凝土强度等级 C20，每个马牙槎的高度不超过 300 ㎜（或相近的砌体整皮数距离）。 - 4 - 5 五、构造柱施工工艺 1、预留构造柱位置砌体施工： 按规范规定，砌体与构造柱的连接处应砌成马牙槎，每个马牙槎的高度不宜超过 300m m ，马牙槎凹入深度宜为 50-6...
