某基坑桩锚支护计算书

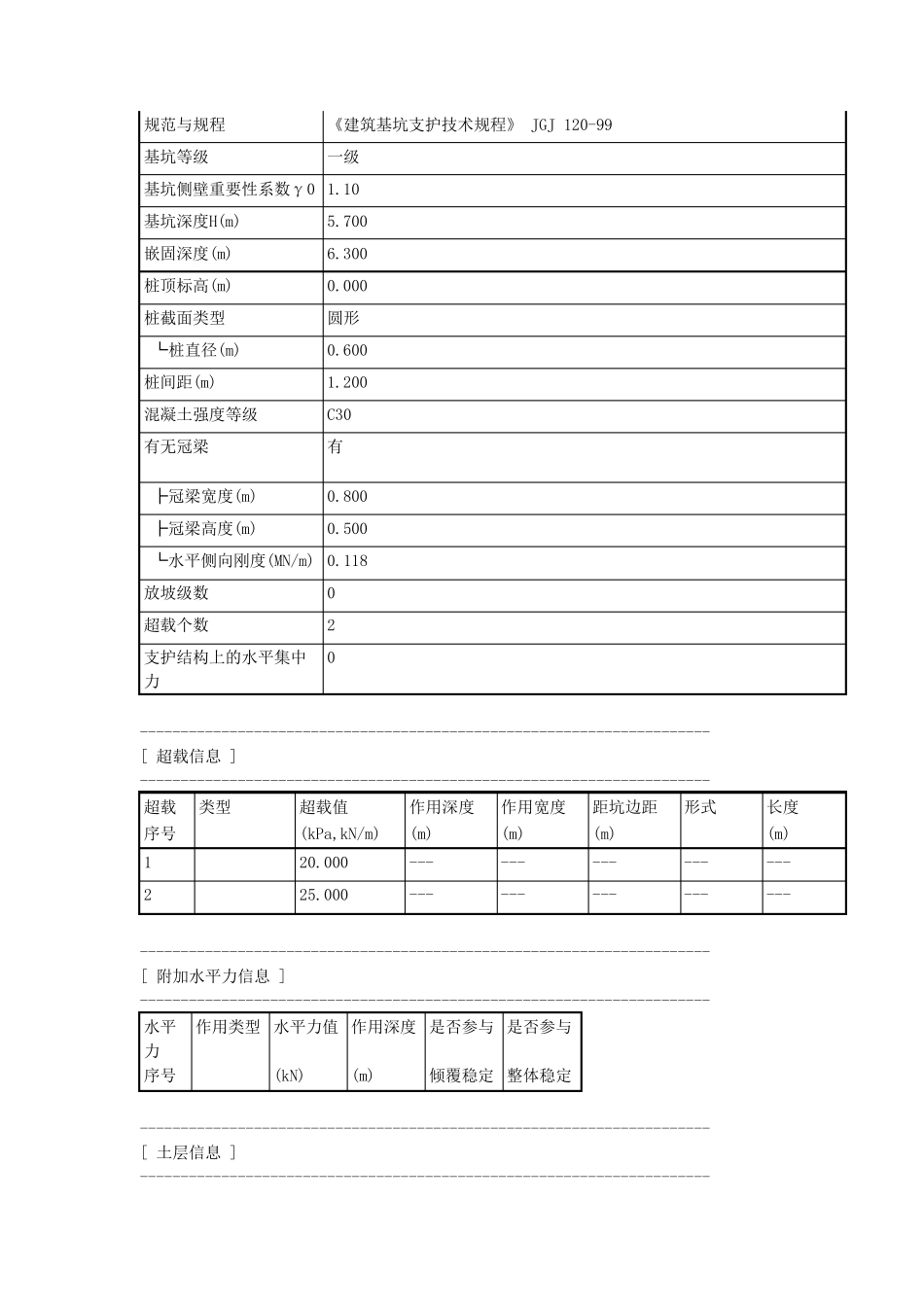

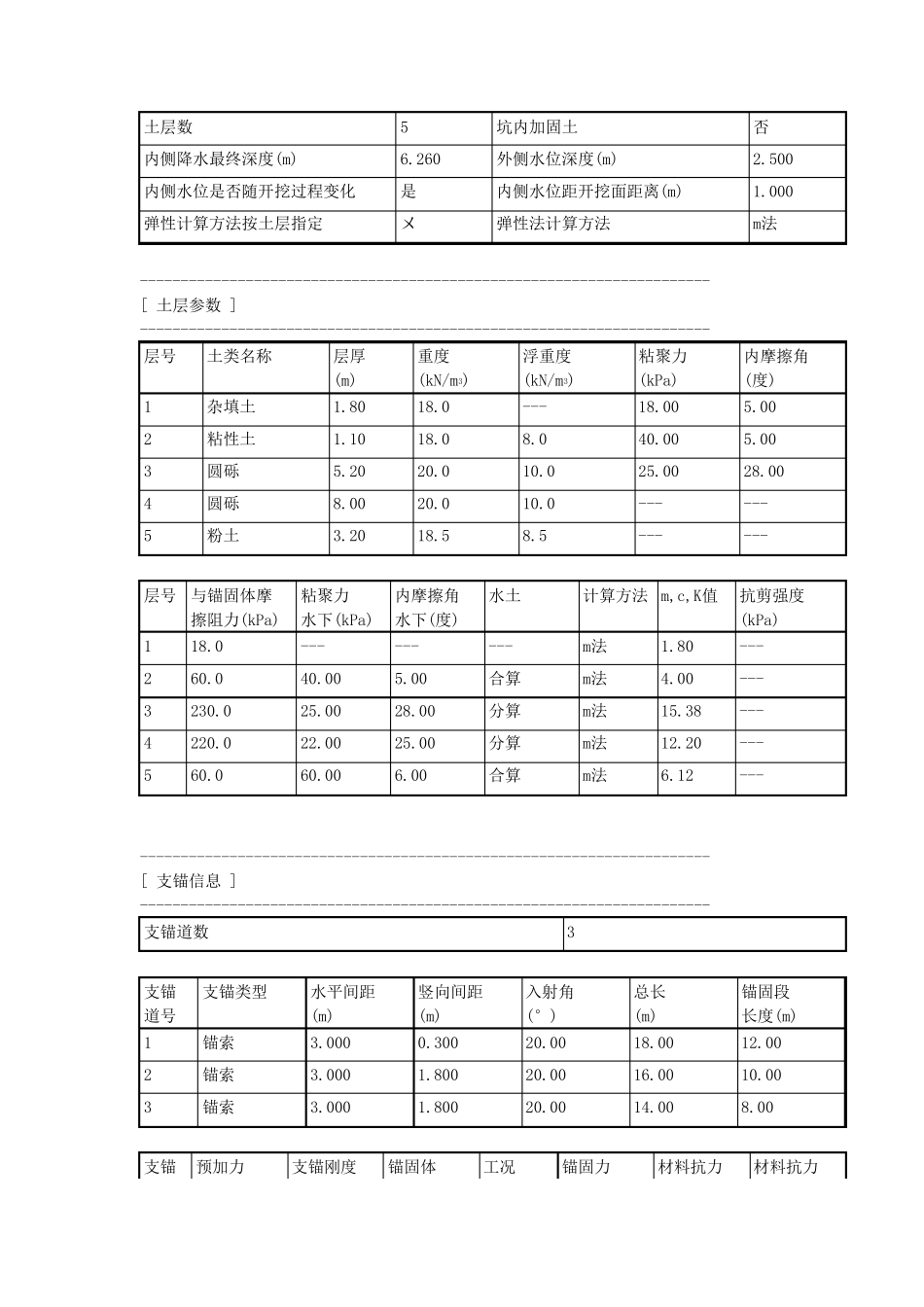

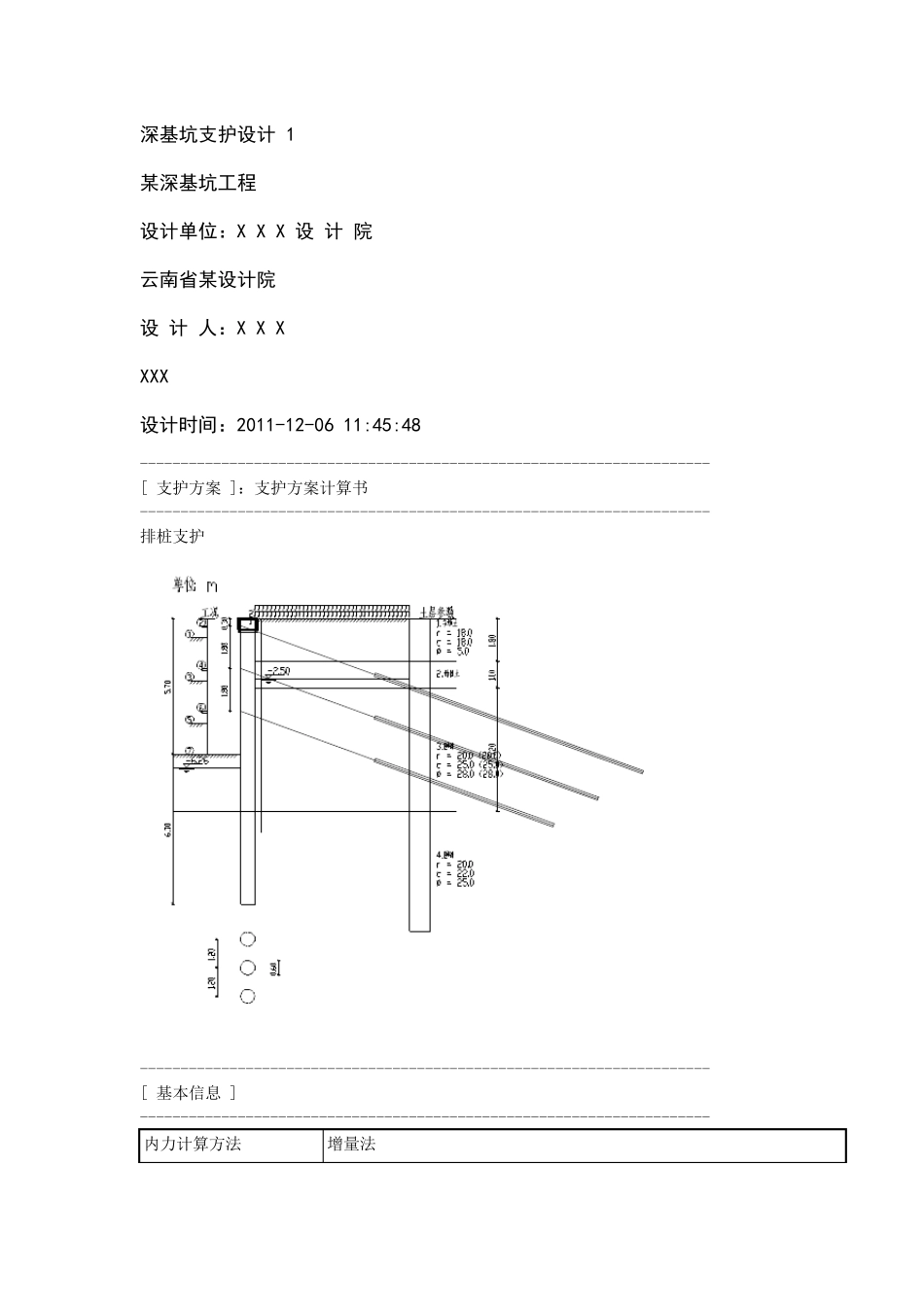

深基坑支护设计 1 某深基坑工程 设计单位：X X X 设 计 院 云南省某设计院 设 计 人：X X X XXX 设计时间：2011-12-06 11:45:48 ---------------------------------------------------------------------- [ 支护方案 ]：支护方案计算书 ---------------------------------------------------------------------- 排桩支护 ---------------------------------------------------------------------- [ 基本信息 ] ---------------------------------------------------------------------- 内力计算方法 增量法 规范与规程 《建筑基坑支护技术规程》 JGJ 120-99 基坑等级 一级 基坑侧壁重要性系数γ0 1.10 基坑深度H(m) 5.700 嵌固深度(m) 6.300 桩顶标高(m) 0.000 桩截面类型 圆形 └桩直径(m) 0.600 桩间距(m) 1.200 混凝土强度等级 C30 有无冠梁 有 ├冠梁宽度(m) 0.800 ├冠梁高度(m) 0.500 └水平侧向刚度(MN/m) 0.118 放坡级数 0 超载个数 2 支护结构上的水平集中力 0 ---------------------------------------------------------------------- [ 超载信息 ] ---------------------------------------------------------------------- 超载 类型 超载值 作用深度 作用宽度 距坑边距 形式 长度 序号 (kPa,kN/m) (m) (m) (m) (m) 1 20.000 --- --- --- --- --- 2 25.000 --- --- --- --- --- ---------------------------------------------------------------------- [ 附加水平力信息 ] ---------------------------------------------------------------------- 水平力 作用类型 水平力值 作用深度 是否参与 是否参与 序号 (kN) (m) 倾覆稳定 整体稳定 ---------------------------------------------------------------------- [ 土层信息 ] ---------------------------------------------------------------------- 土层数 5 坑内加固土 否 内侧降水最终深度(m) 6.260 外侧水位深度(m) 2.500 内侧水位是否随开挖过程变化 是 内侧水位距开挖面距离(m) 1.000 弹性计算方法按土层指定 ㄨ 弹性法计算方法 m法 ---------------------------------------------------------------------- [ 土层参数 ] ---------------------------------------------------------------------- 层号 土类名...
