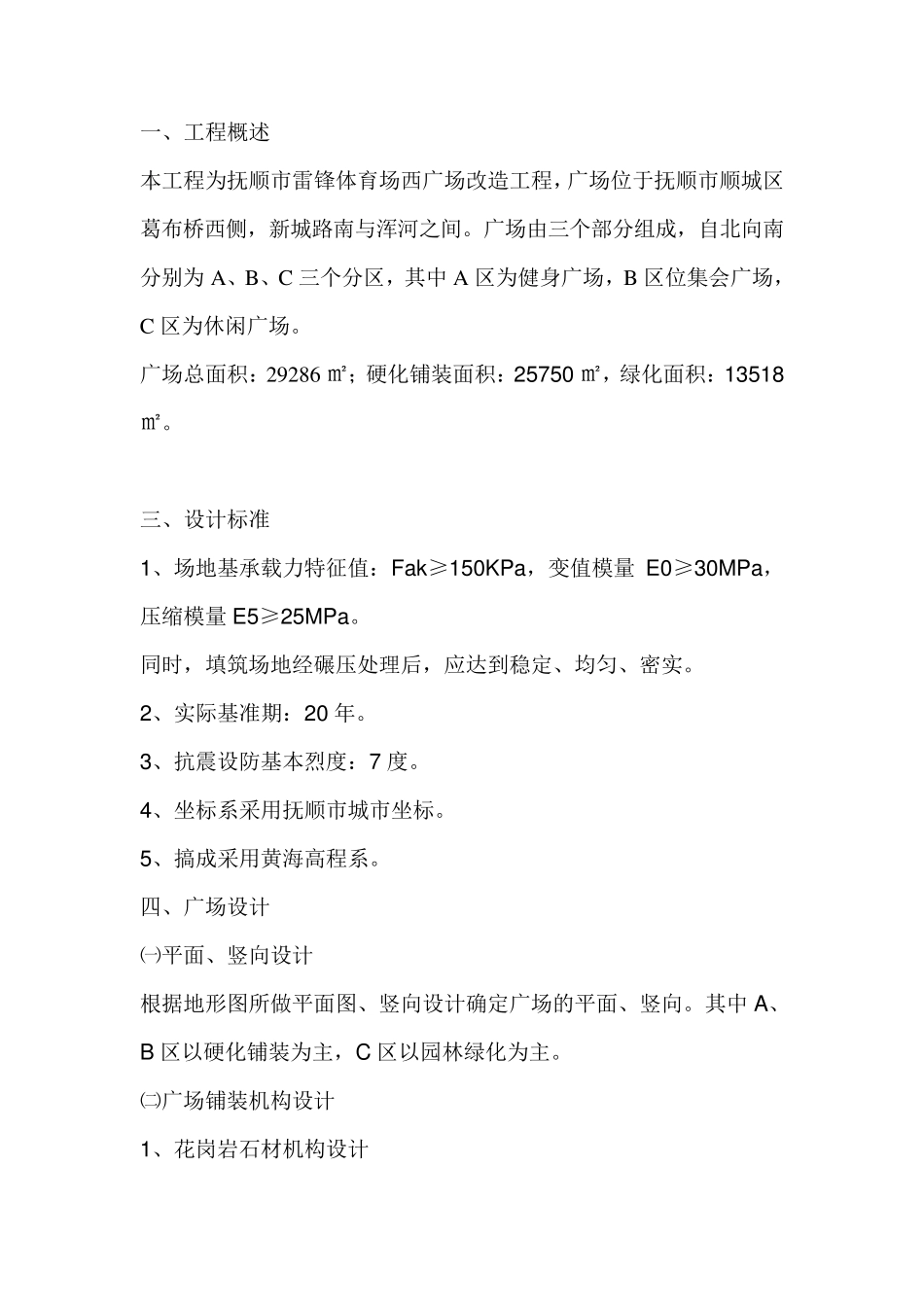

一、工程概述 本工程为抚顺市雷锋体育场西广场改造工程,广场位于抚顺市顺城区葛布桥西侧,新城路南与浑河之间。广场由三个部分组成,自北向南分别为A、B、C 三个分区,其中A 区为健身广场,B 区位集会广场,C 区为休闲广场。 广场总面积:29286 ㎡;硬化铺装面积:25750 ㎡,绿化面积:13518㎡。 三、设计标准 1、场地基承载力特征值:Fak≥150KPa,变值模量 E0≥30MPa,压缩模量 E5≥25MPa。 同时,填筑场地经碾压处理后,应达到稳定、均匀、密实。 2、实际基准期:20 年。 3、抗震设防基本烈度:7 度。 4、坐标系采用抚顺市城市坐标。 5、搞成采用黄海高程系。 四、广场设计 ㈠平面、竖向设计 根据地形图所做平面图、竖向设计确定广场的平面、竖向。其中A、B 区以硬化铺装为主,C 区以园林绿化为主。 ㈡广场铺装机构设计 1、花岗岩石材机构设计 4cm 花岗岩石才 素水泥浇浆粘接 5cm 1:3 干硬性水泥砂浆 修补现有混凝土垫层 2、透水混凝土设计 无色透明密封(双丙聚氨酯密封处理,固体份〉40%,进口固化胶) 4cm 6-10m m 或 8-12m m 粒径 C35 彩色透水混凝土面层 18cm 10-20m m 粒径 C30 透水混凝土素色层 3cm 中粗砂 50cm 级配砂砾 碾压路床(路基压实度 95%,土基回弹模量 30MPa) 3、砼步道砖机构设计 6cm 砼步道砖 素水泥浇浆粘接 4cm 1:3 干硬性水泥砂浆 15cm C20 混凝土 25cm 天然砂砾 碾压路床(路基压实度 95%,土基回弹模量 30MPa) ㈣材料技术要求 1、级配砂砾底基层技术要求: 级配砂砾压实度不小于 95%(重型击实标准),CBR 值不应小于 80%。 集料压碎值不大于 30%,最大粒径为 37.5m m ,液限应小于 25%,塑性指数应小于8. 2、水泥稳定砂砾基层技术要求: ①水泥稳定砂砾要求采用集中常拌法施工,7d 无侧限抗压强度为3.5-4.5MPa。 ②水泥宜选用初凝时间4h 以上和终凝时间6h 以上的普通硅酸盐水泥、矿渣硅酸盐水泥或火山灰硅酸盐水泥,水泥强度等级32.5MPa。不应使用快硬水泥、早强水泥以及已受潮变质的水泥。 ③基层水泥稳定砂砾,单个颗粒最大粒径不应超过31.5m m 。对所有砂砾应预先筛分成3-4 个不同粒级,然后配合,使颗粒组成符合相应级配要求。 ④水泥稳定砂砾压实度不小于98%(重型击实标准),水泥稳定砂砾中砂砾压碎值≤30%。 ⑤水泥稳定砂砾养生期不得小于7 天。 3、混凝土板技术要求: ⑴混凝土材料要求:混凝土 28d...
