某水闸设计计算书

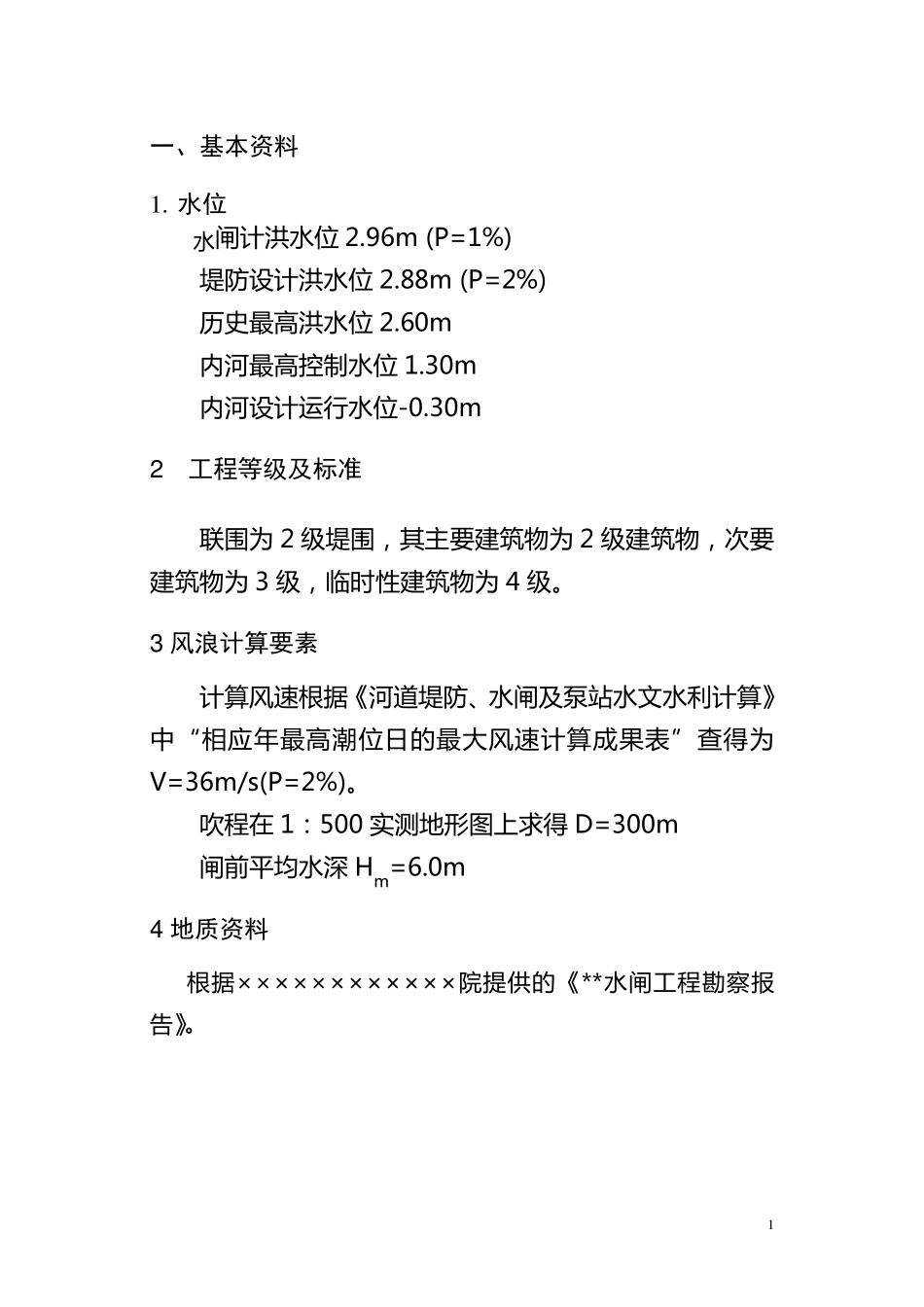

1 一、基本资料 1 . 水位 水 闸 计 洪 水 位 2.96m (P=1%) 堤 防 设 计 洪 水 位 2.88m (P=2%) 历 史 最 高 洪 水 位 2.60m 内 河 最 高 控 制 水 位 1.30m 内 河 设 计 运 行 水 位 -0.30m 2 工程等级及标准 联 围 为 2 级 堤 围 ， 其 主 要 建 筑 物 为 2 级 建 筑 物 ， 次 要建 筑 物 为 3 级 ， 临 时 性 建 筑 物 为 4 级 。 3 风浪计算要素 计 算 风 速 根 据 《 河 道 堤 防 、 水 闸 及 泵 站 水 文 水 利 计 算 》中 “相 应 年 最 高 潮 位 日 的 最 大 风 速 计 算 成 果 表 ” 查 得 为V=36m/s(P=2%)。 吹 程 在 1： 500 实 测 地 形 图 上 求 得 D=300m 闸 前 平 均 水 深 Hm=6.0m 4 地质资料 根 据 ××××××××××××院 提 供 的 《 **水 闸 工 程 勘 察 报告 》。 2 5 地震设防烈度 根 据 《 ×××省 地 震 烈 度 区 划 图 》， *属7 度 地 震 基 本烈 度 地 区 ， 故 ×××水 闸 重 建 工 程 地 震 烈 度 为 7 度 。 6 规定的安全系数 对于 2 级水 闸 ， 规范规定的安全系数见下表 1.6-1。 表 1.6-1 荷载组合 抗滑安全系数〔kc〕 闸 室基 底应力最大值与最小值之比的允许值 基 本 荷载组合 1.30 1.5 特殊荷载组合 1.15 2.0 正常潮水 位+地 震 1.05 2.0 3 二、基本尺寸的拟定及复核 2 . 1 抗渗计算 2.1.1 渗径复核如 下图拟定的水闸底板尺寸： 如 下 图 拟 定 的 水 闸 底 板 尺 寸 ： L=0.5+0.7*2+6+0.5+0.5+1.3+0.5+0.76*2+16.4+0.5 +1.3+0.7*2+0.5+0.7*2+6+0.5+0.5=40.72m 根 据 《 水 闸 设 计 规 范 》 SL265-2001 第 4.3.2 条 表 4.3.2,×××水 闸 闸 基 为 换 砂 基 础 ， 渗 径 系 数 取 C=7 则 ： 设 计 洪 水 位 下 要 求 渗 径 长 度 ： L=C△H=7×[2.96-（ -0.30） ]=22.82m ∴L 实 〉 L 4 ∴满 足 渗 透 稳 定 要 求 。 2 .2 闸室引堤顶高程计算 闸侧堤顶高程按《堤防工程设计规范》（GB50286—98）中的有关规定进行计算。其公式为： AeRY }])(7.0[13.0)(0018.0{])(7.0[0137.0245.027.022VgdthVgFthVgdthVHg 5.02 )V(9.13HgVTg Ld...
