某煤矿供电系统设计计算示例

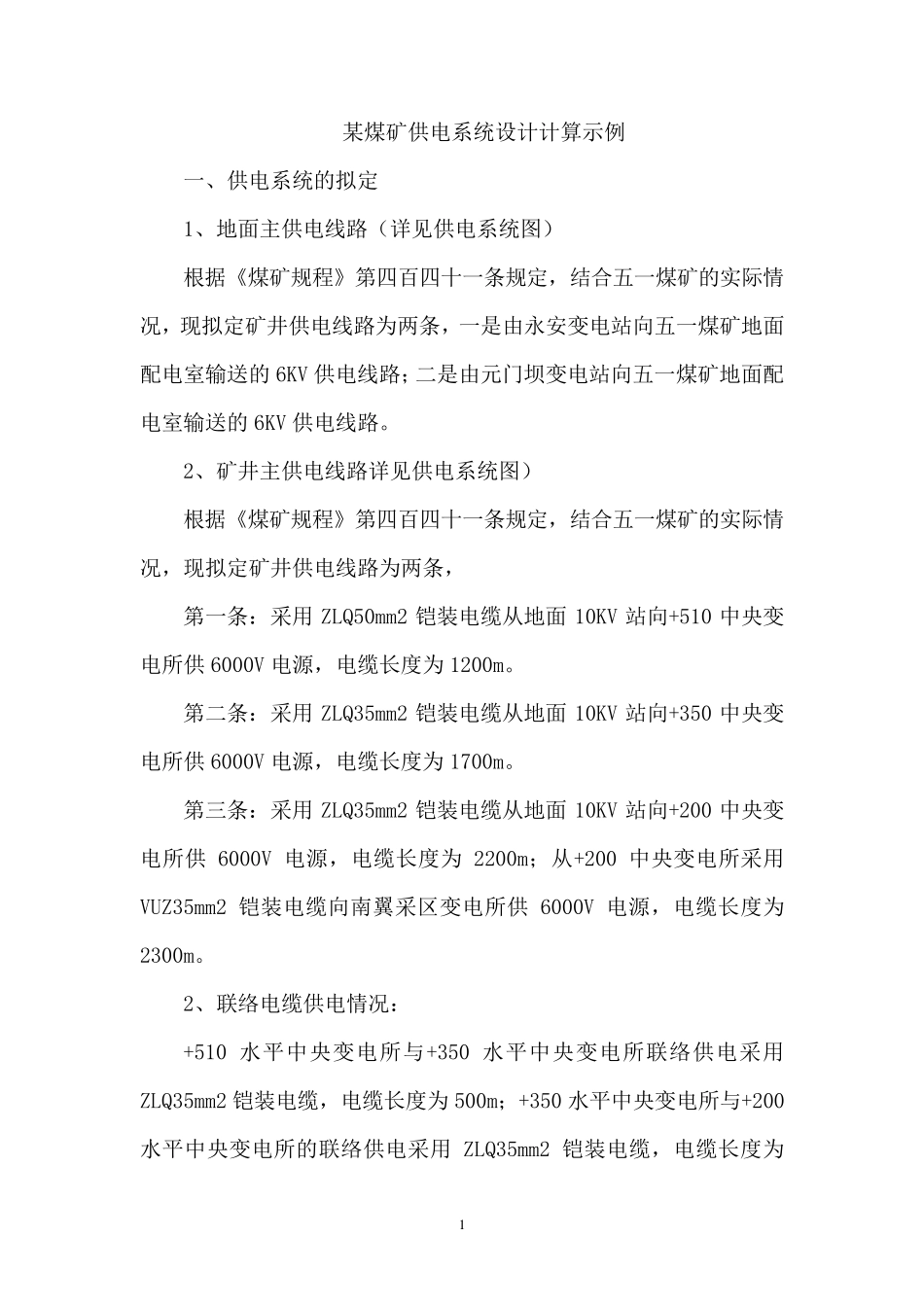

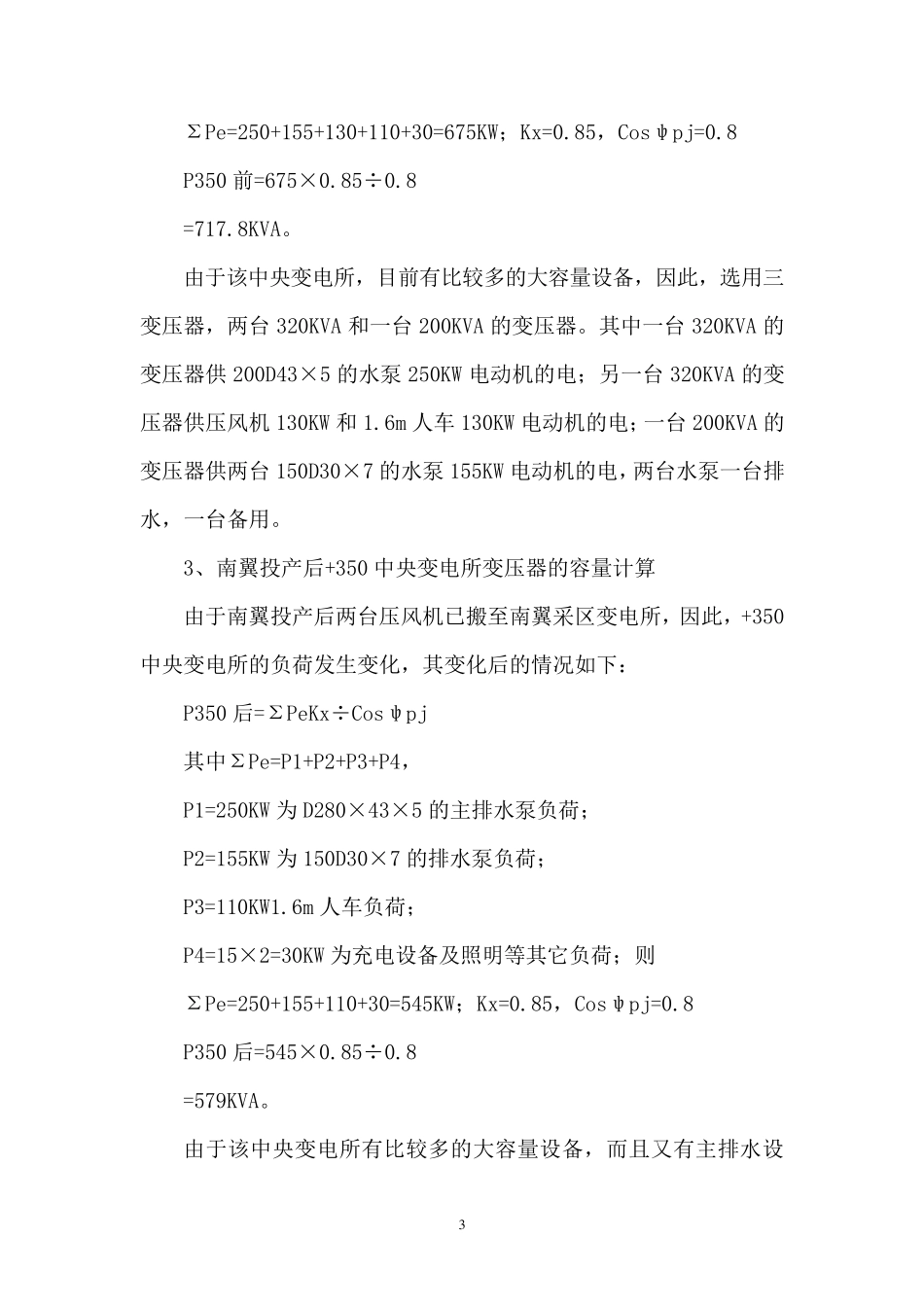

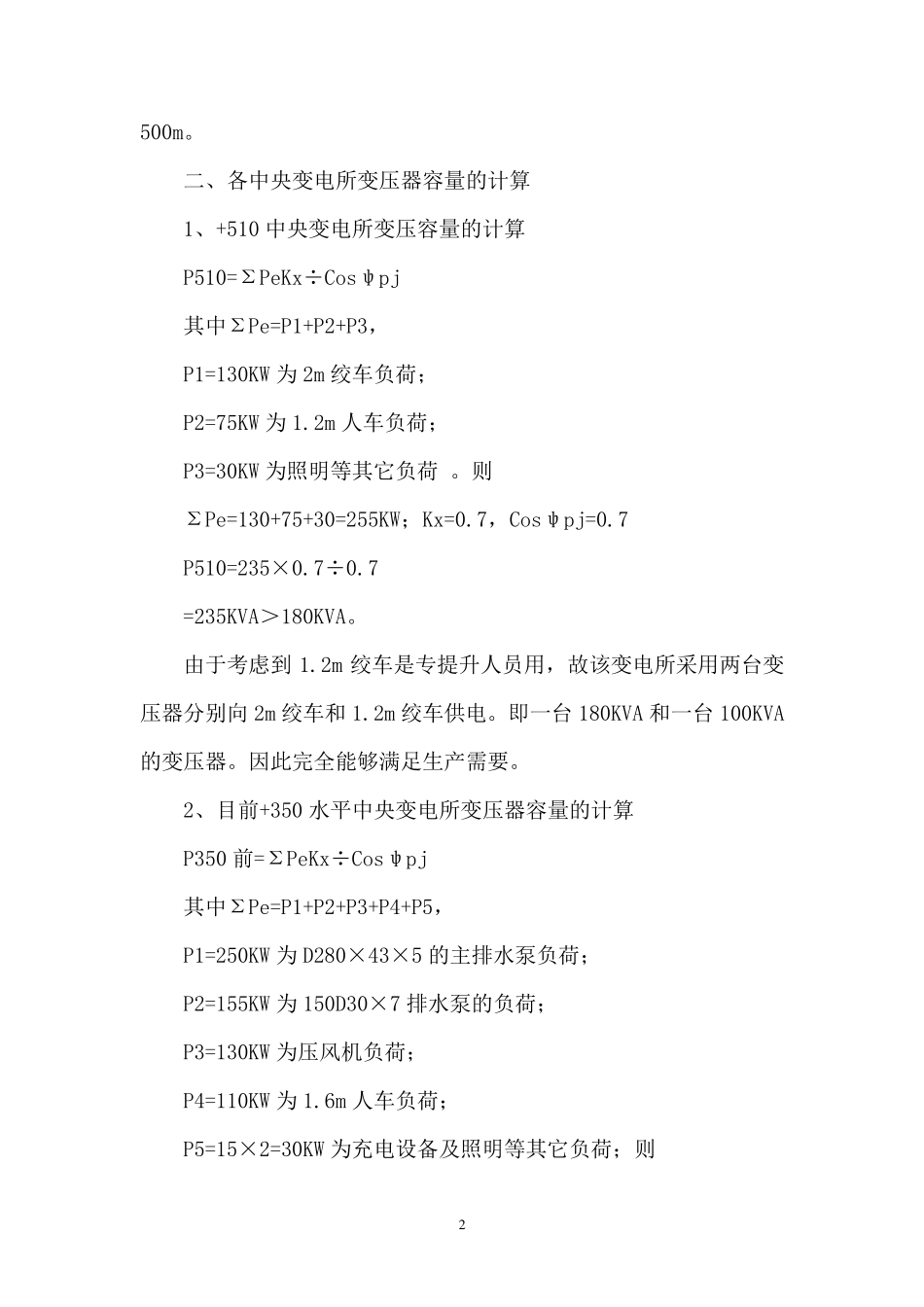

1 某煤矿供电系统设计计算示例 一、供电系统的拟定 1、地面主供电线路（详见供电系统图） 根据《煤矿规程》第四百四十一条规定，结合五一煤矿的实际情况，现拟定矿井供电线路为两条，一是由永安变电站向五一煤矿地面配电室输送的 6KV 供电线路；二是由元门坝变电站向五一煤矿地面配电室输送的 6KV 供电线路。 2、矿井主供电线路详见供电系统图） 根据《煤矿规程》第四百四十一条规定，结合五一煤矿的实际情况，现拟定矿井供电线路为两条， 第一条：采用 ZLQ50mm2 铠装电缆从地面 10KV 站向+510 中央变电所供6000V 电源，电缆长度为 1200m。 第二条：采用 ZLQ35mm2 铠装电缆从地面 10KV 站向+350 中央变电所供6000V 电源，电缆长度为 1700m。 第三条：采用 ZLQ35mm2 铠装电缆从地面 10KV 站向+200 中央变电所供6000V 电源，电缆长度为 2200m；从+200 中央变电所采用VUZ35mm2 铠装电缆向南翼采区变电所供6000V 电源，电缆长度为2300m。 2、联络电缆供电情况： +510 水平中央变电所与+350 水平中央变电所联络供电采用ZLQ35mm2 铠装电缆，电缆长度为 500m；+350 水平中央变电所与+200水平中央变电所的联络供电采用 ZLQ35mm2 铠装电缆，电缆长度为 2 500m。 二、各中央变电所变压器容量的计算 1、+510 中央变电所变压容量的计算 P510=ΣPeKx÷Cosψpj 其中ΣPe=P1+P2+P3， P1=130KW 为2m 绞车负荷； P2=75KW 为1.2m 人车负荷； P3=30KW 为照明等其它负荷 。则 ΣPe=130+75+30=255KW；Kx=0.7，Cosψpj=0.7 P510=235×0.7÷0.7 =235KVA＞180KVA。 由于考虑到 1.2m 绞车是专提升人员用，故该变电所采用两台变压器分别向 2m 绞车和 1.2m 绞车供电。即一台 180KVA 和一台 100KVA的变压器。因此完全能够满足生产需要。 2、目前+350 水平中央变电所变压器容量的计算 P350 前=ΣPeKx÷Cosψpj 其中ΣPe=P1+P2+P3+P4+P5， P1=250KW 为D280×43×5 的主排水泵负荷； P2=155KW 为150D30×7 排水泵的负荷； P3=130KW 为压风机负荷； P4=110KW 为1.6m 人车负荷； P5=15×2=30KW 为充电设备及照明等其它负荷；则 3 ΣPe=250+155+130+110+30=675KW；Kx=0.85，Cosψpj=0.8 P350 前=675×0.85÷0.8 =717.8KVA。 由于该中央变电所，目前有比较多的大容量设备，因此，选用三变压器，两台 320KVA 和一台 200KVA 的变压器。其中一台 320KVA 的变压器供 200D43×5...
