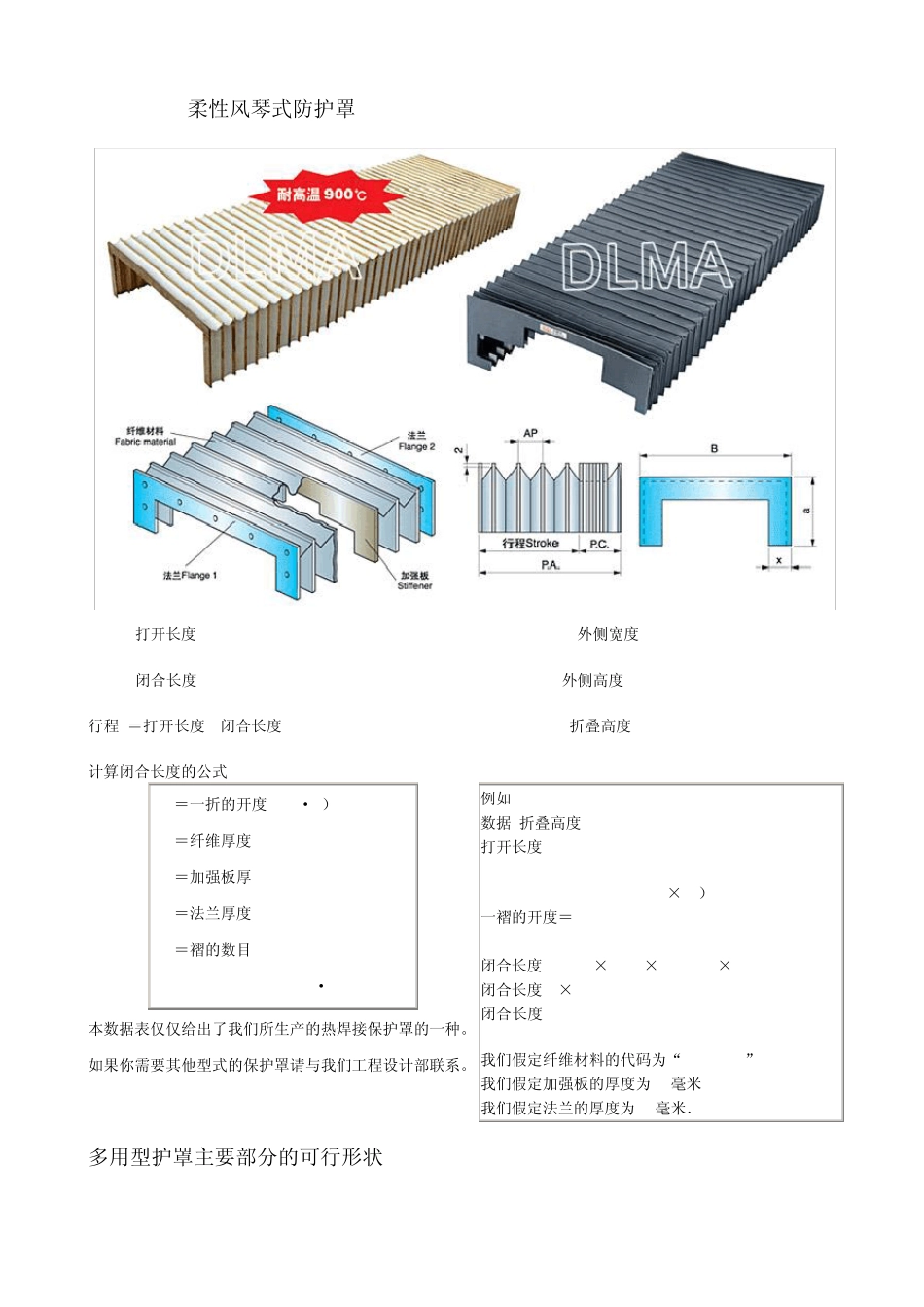

柔性风琴式防护罩

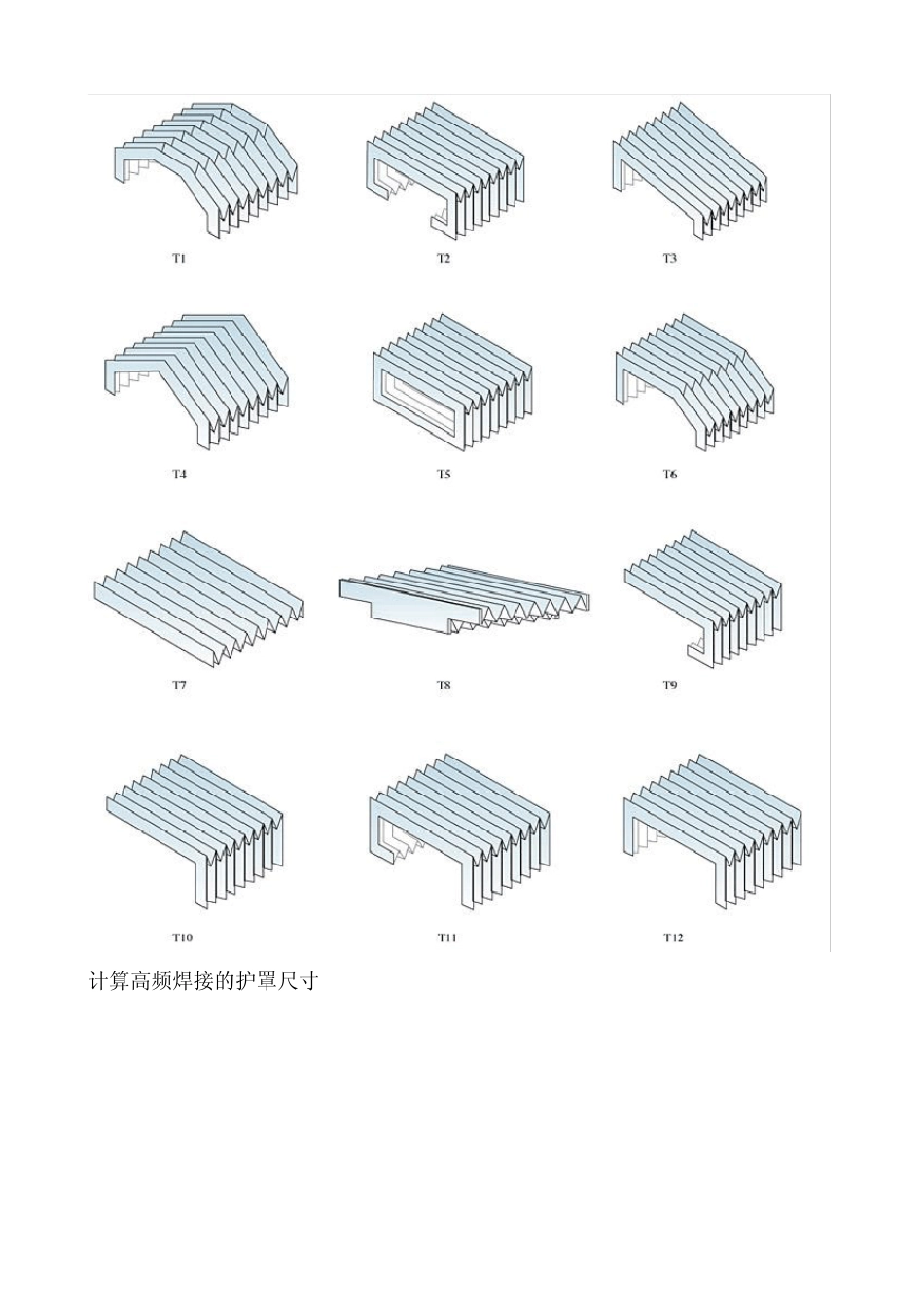

柔性风琴式防护罩 P.A.= 打开长度 B = 外侧宽度 P.C.= 闭合长度 a=外侧高度 行程 ＝打开长度 -闭合长度 x=折叠高度 计算闭合长度的公式 AP ＝一折的开度 =(x·2）-8 SM ＝纤维厚度* SS ＝加强板厚* SF ＝法兰厚度* NP ＝褶的数目 =P.A./AP+2 P.C.=(SM.8+SS)*NP+(SF*·2) 例如 : 数据:折叠高度=15mm 打开长度=1000mm opening of 1 fold = ( 15×2 ）-8 =22 一褶的开度＝1000/22+2 = 48 闭合长度=(0.25*×8+1*)×48+( 2***×2 ) 闭合长度=3×48+4=148 闭合长度 =148mm 我们假定纤维材料的代码为“TEMAT151” . 我们假定加强板的厚度为 1 毫米 我们假定法兰的厚度为 2 毫米． 本数据表仅仅给出了我们所生产的热焊接保护罩的一种。如果你需要其他型式的保护罩请与我们工程设计部联系。 多用型护罩主要部分的可行形状 计算高频焊接的护罩尺寸 柔性风琴式导轨防护罩设计参数 代号 名称 数据 备注 护罩结构材料 L 拉伸后长度 1500 面料 尼龙革或三防布 L1 压缩后长度 120 支撑 PVC 片材（每格一片） L2 行程长度 1300 连接板 树脂板、铁板 B 防护罩总宽 705 滑轮 铜或尼龙轴承 B1 导轨宽度 640 - B2 护罩内部宽度 650 配套机床型号 - H 护罩总高度 152 订货单位 - H1 导轨高度 联系人 - H2 护罩内部高度 120 联系电话 - 注：1 用户订货时只要填明以上数据、选定材料．我公司代为设计制造。 2 如用户对护罩型式有特殊要求．我公司可与用户协商设计，满足要求。 3 每种防护罩填写一张。如样本不够，可复印填写。 升降平台的资料 平台的尺寸 上侧 T1 ＝台宽 T2 ＝台长 T3 ＝框架的高度 下侧 T4 ＝台宽 T5 ＝台长 T6 ＝框架的高度 打开 P.A. ＝打开长度 闭合 PC.＝闭合长度 方护罩的特性 X AP PCP 材料 颜色 r 相关代码 38 55 10 PVC/PU PVC/PU 黄/黑 黑 DM -PU -G DM -PU -N 67 100 10 PVC PVC 黄/ 黑 黑 DM - PU -G DM -PU -N 89 125 10 PVC 黄/黑 DM -PU -G 升降平台的护罩 风琴式防尘折布 防尘折布按用户要求制作 防尘折布参数 代号 名称 数据 面料尼龙革 B1 孔距 连接树脂 B2 宽度 B3 折高 - L 伸长 -
