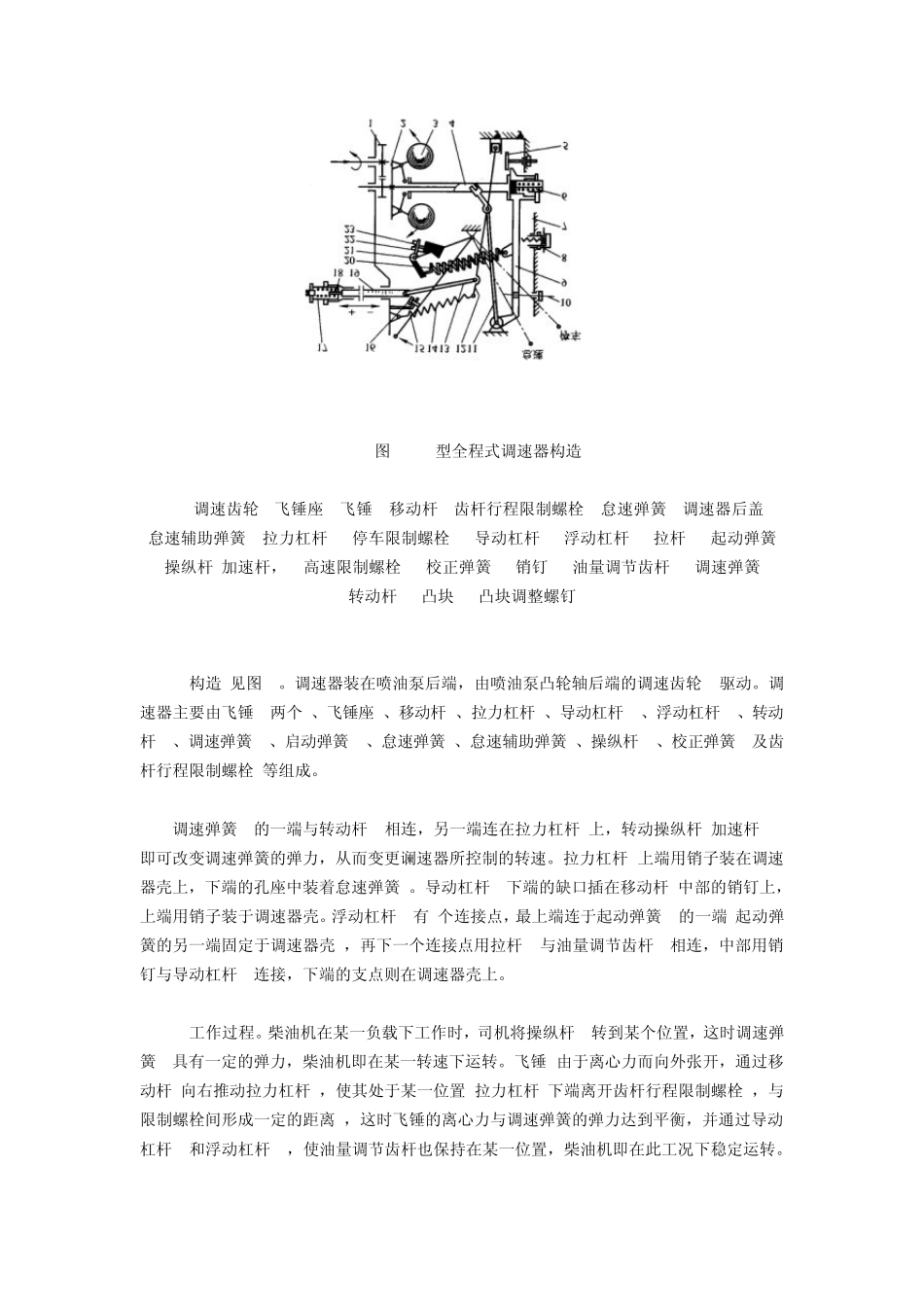

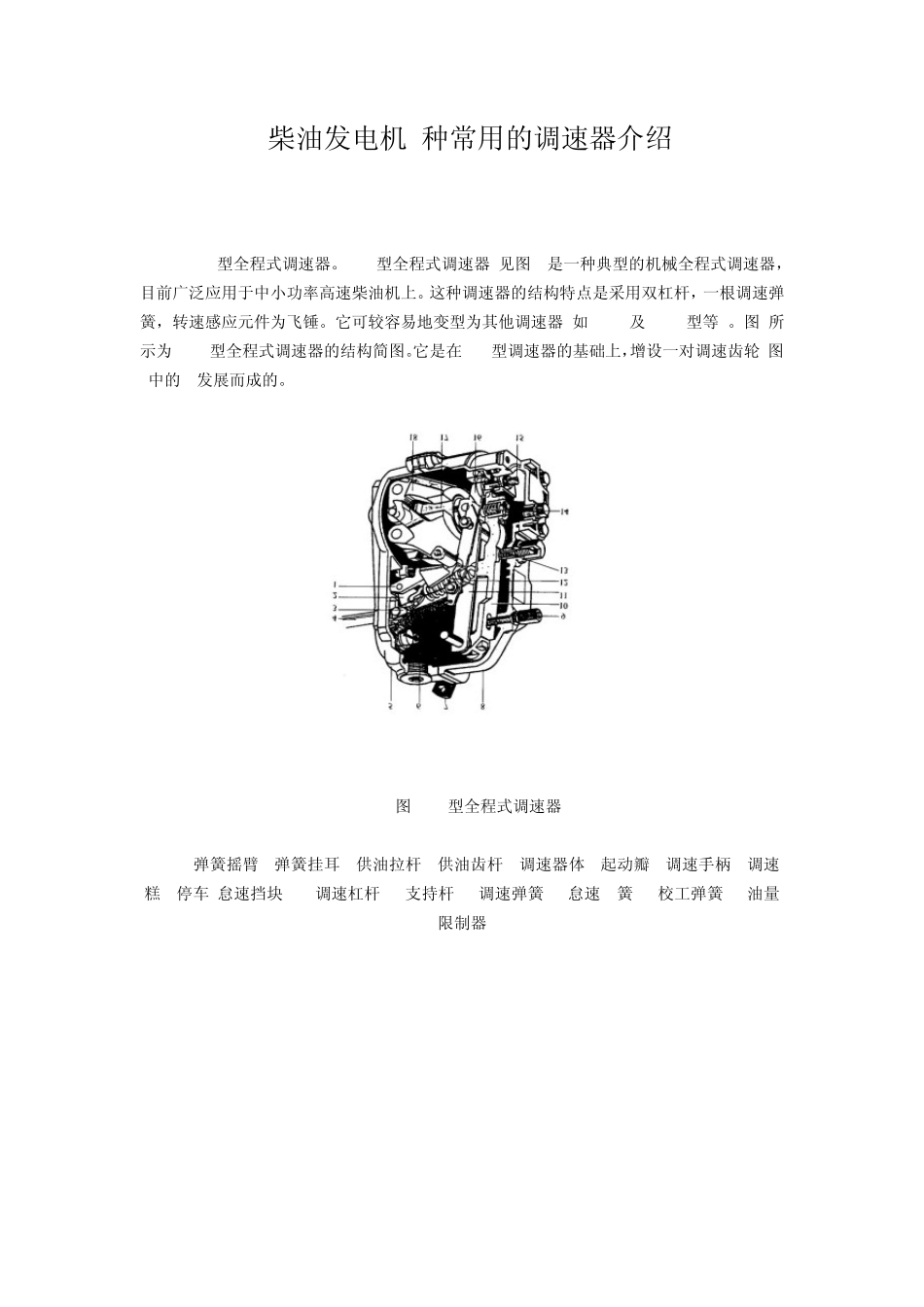

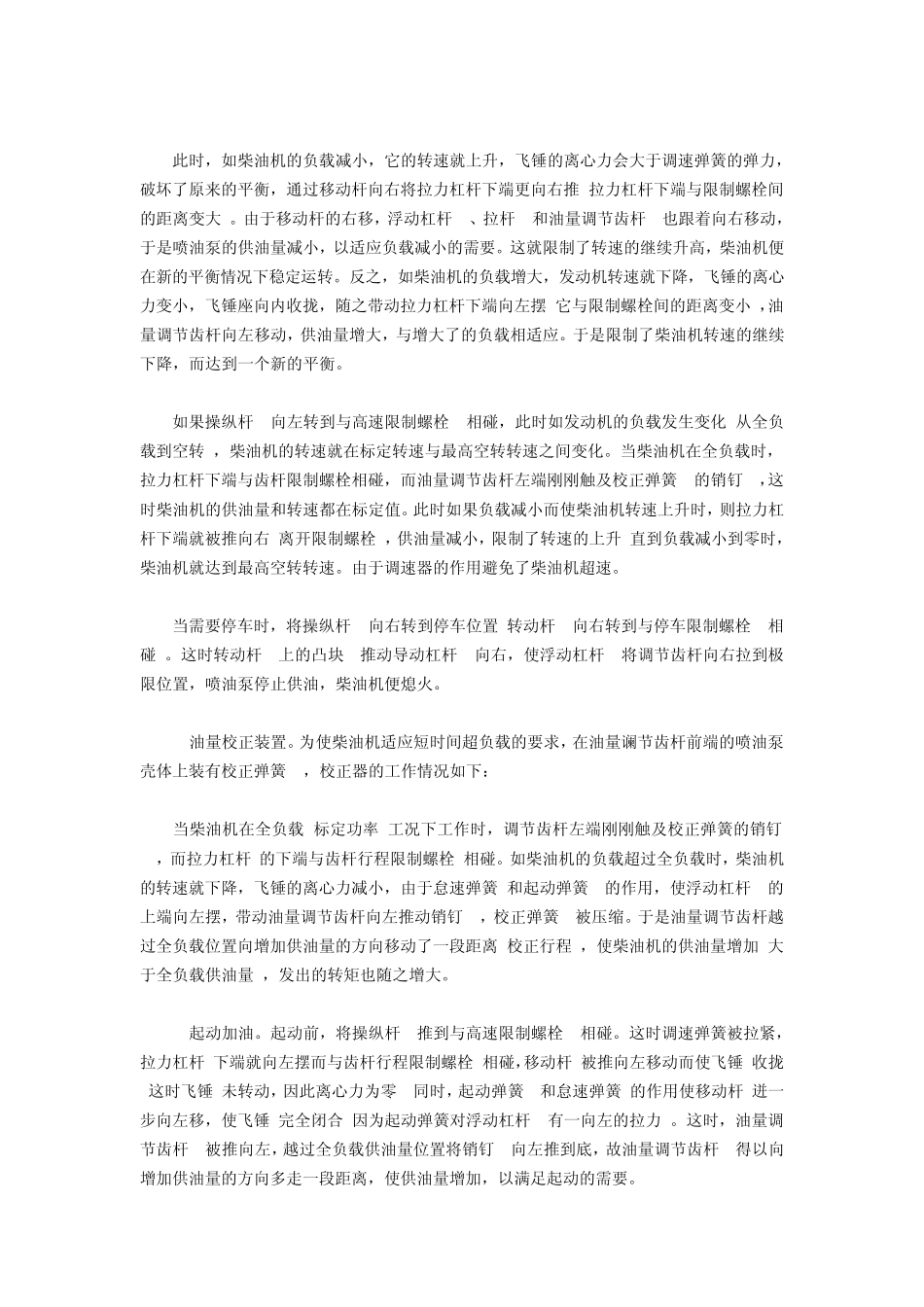

柴油发电机2种常用的调速器介绍(l)RSV型全程式调速器。RSV型全程式调速器(见图1)是一种典型的机械全程式调速器，目前广泛应用于中小功率高速柴油机上。这种调速器的结构特点是采用双杠杆，一根调速弹簧，转速感应元件为飞锤。它可较容易地变型为其他调速器(如 RSUV及 RSVD型等)。图2所示为RSUV型全程式调速器的结构简图。它是在RSV型调速器的基础上，增设一对调速齿轮(图2中的1)发展而成的。图1RSV型全程式调速器l-弹簧摇臂2-弹簧挂耳3-供油拉杆4-供油齿杆5-调速器体6-起动瓣7-调速手柄8-调速糕9-停车-怠速挡块10-@调速杠杆11-支持杆12-调速弹簧13-怠速9$簧14-校工弹簧15-油量限制器图2RSUV型全程式调速器构造l-调速齿轮2-飞锤座3-飞锤4-移动杆5-齿杆行程限制螺栓6-怠速弹簧7-调速器后盖8-怠速辅助弹簧9-拉力杠杆10-停车限制螺栓11-导动杠杆12-浮动杠杆13-拉杆14-起动弹簧15-操纵杆(加速杆，16-高速限制螺栓17-校正弹簧18-销钉19-油量调节齿杆20-调速弹簧21-转动杆22-凸块23-凸块调整螺钉1)构造(见图2)。调速器装在喷油泵后端，由喷油泵凸轮轴后端的调速齿轮l驱动。调速器主要由飞锤3(两个)、飞锤座2、移动杆4、拉力杠杆9、导动杠杆11、浮动杠杆12、转动杆21、调速弹簧20、启动弹簧14、怠速弹簧6、怠速辅助弹簧8、操纵杆15、校正弹簧17及齿杆行程限制螺栓5等组成。调速弹簧20的一端与转动杆21相连，另一端连在拉力杠杆9上，转动操纵杆(加速杆)15即可改变调速弹簧的弹力，从而变更谰速器所控制的转速。拉力杠杆9上端用销子装在调速器壳上，下端的孔座中装着怠速弹簧6。导动杠杆11下端的缺口插在移动杆4中部的销钉上，上端用销子装于调速器壳。浮动杠杆12有4个连接点，最上端连于起动弹簧14的一端(起动弹簧的另一端固定于调速器壳)，再下一个连接点用拉杆13与油量调节齿杆19相连，中部用销钉与导动杠杆11连接，下端的支点则在调速器壳上。2)工作过程。柴油机在某一负载下工作时，司机将操纵杆15转到某个位置，这时调速弹簧20具有一定的弹力，柴油机即在某一转速下运转。飞锤3由于离心力而向外张开，通过移动杆4向右推动拉力杠杆9，使其处于某一位置(拉力杠杆9下端离开齿杆行程限制螺栓5，与限制螺栓间形成一定的距离)，这时飞锤的离心力与调速弹簧的弹力达到平衡，并通过导动杠杆11和浮动杠杆12，使油量调节齿杆也保持在某一位置，柴油机即在此工况下稳定运转。此时，如柴油机的负载减小，它的转速就上升，飞锤的离心力会大于调速弹簧的弹力，破坏...
