柴油发电机安装工程监理实施细则

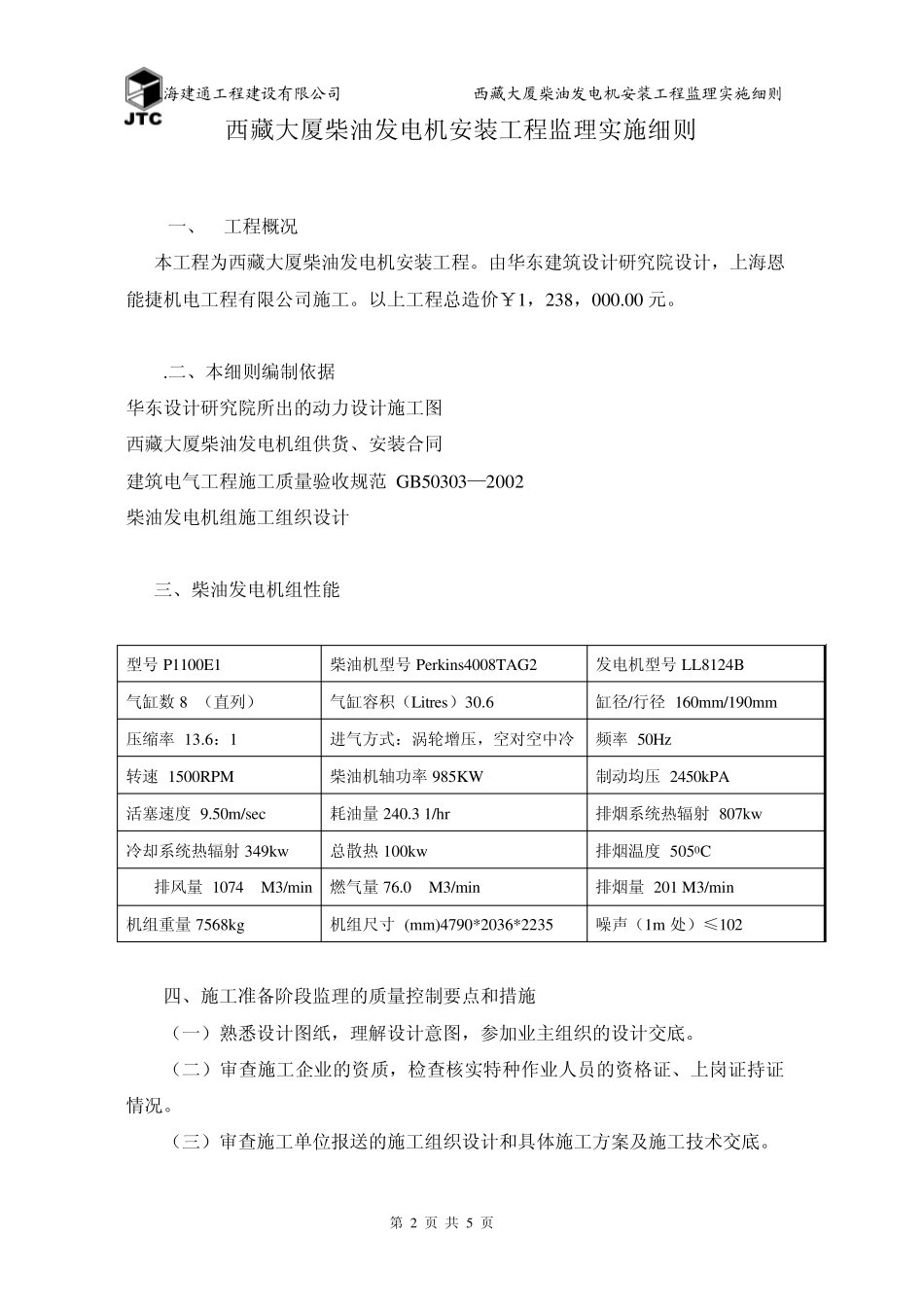

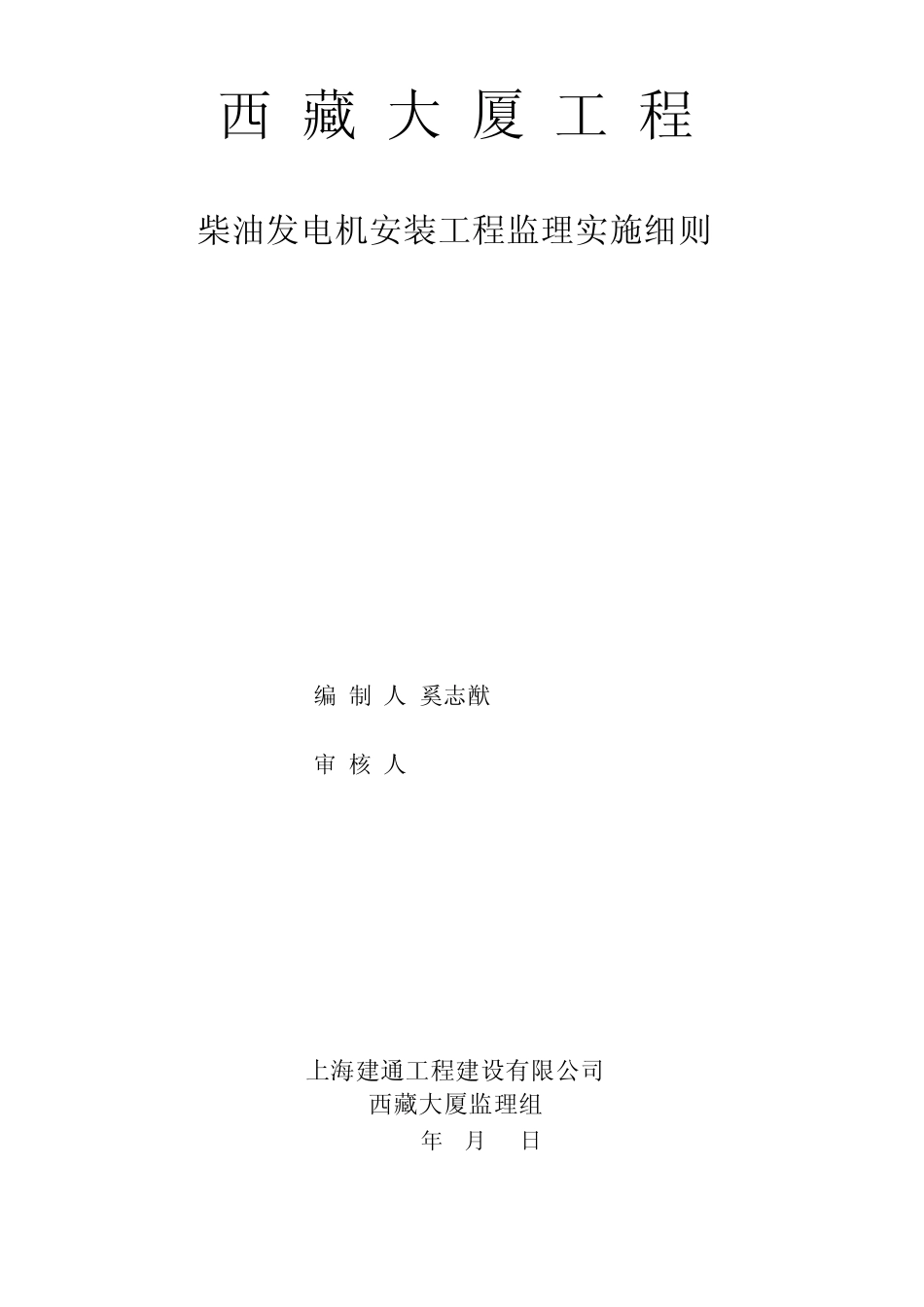

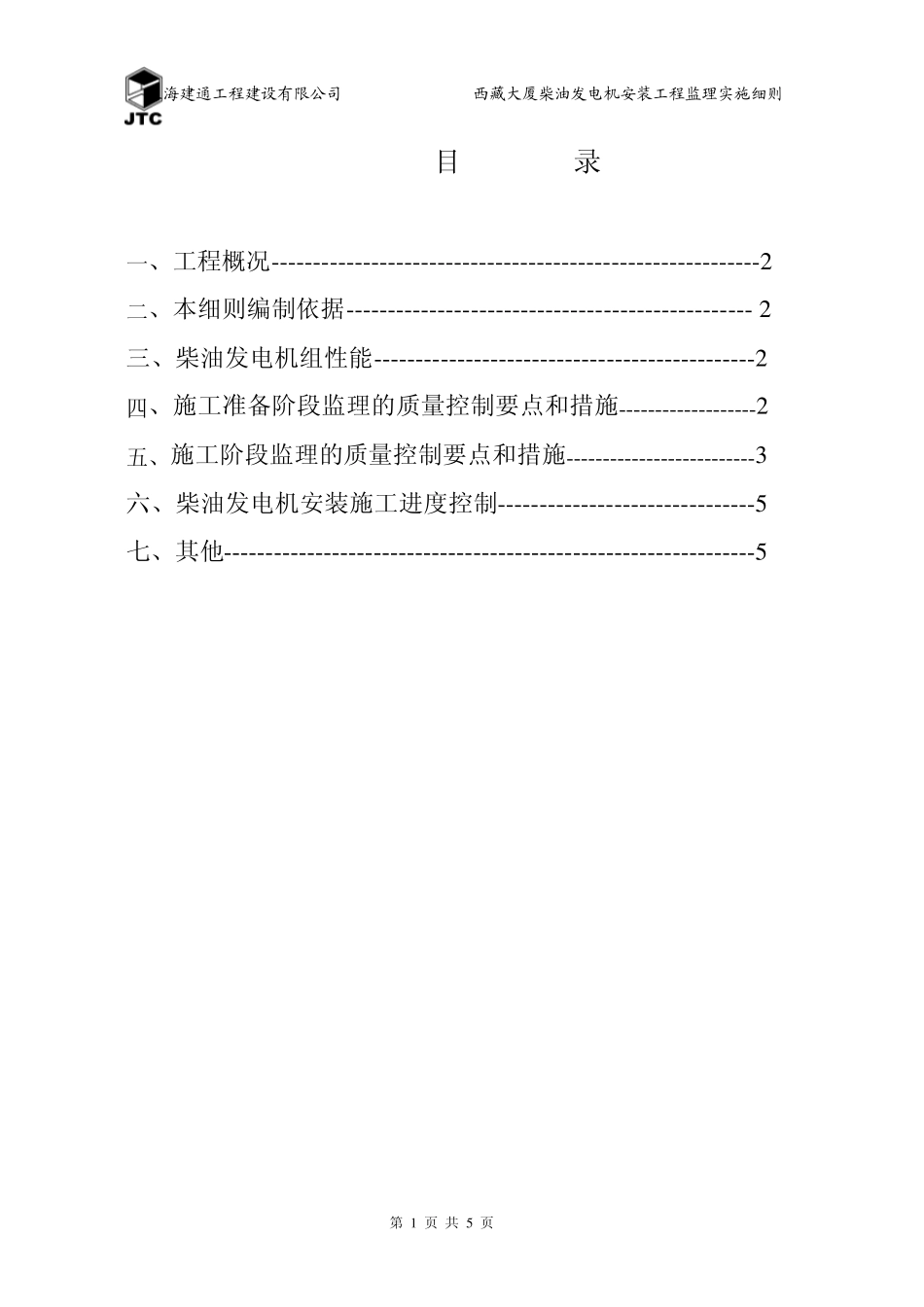

西 藏 大 厦 工 程 柴油发电机安装工程监理实施细则 编 制 人:奚志猷 审 核 人: 上海建通工程建设有限公司 西藏大厦监理组 2007年 7月 30日 上海建通工程建设有限公司 西藏大厦柴油发电机安装工程监理实施细则 第 1 页 共 5 页 目 录 一、工程概况-----------------------------------------------------------2 二、本细则编制依据------------------------------------------------- 2 三、柴油发电机组性能----------------------------------------------2 四、施工准备阶段监理的质量控制要点和措施-------------------2 五、施工阶段监理的质量控制要点和措施--------------------------3 六、柴油发电机安装施工进度控制-------------------------------5 七、其他----------------------------------------------------------------5 上海建通工程建设有限公司 西藏大厦柴油发电机安装工程监理实施细则 第 2 页 共 5 页 西藏大厦柴油发电机安装工程监理实施细则 一、 工程概况 本工程为西藏大厦柴油发电机安装工程。由华东建筑设计研究院设计，上海恩能捷机电工程有限公司施工。以上工程总造价￥1，238，000.00 元。 .二、本细则编制依据 华东设计研究院所出的动力设计施工图 西藏大厦柴油发电机组供货、安装合同 建筑电气工程施工质量验收规范 GB50303—2002 柴油发电机组施工组织设计 三、柴油发电机组性能 型号 P1100E1 柴油机型号 Perkins4008TAG2 发电机型号 LL8124B 气缸数 8 （直列） 气缸容积（Litres）30.6 缸径/行径 160mm/190mm 压缩率 13.6：1 进气方式：涡轮增压，空对空中冷 频率 50Hz 转速 1500RPM 柴油机轴功率 985KW 制动均压 2450kPA 活塞速度 9.50m/sec 耗油量240.3 1/hr 排烟系统热辐射 807kw 冷却系统热辐射 349kw 总散热 100kw 排烟温度 5050C 排风量 1074 M3/min 燃气量76.0 M3/min 排烟量 201 M3/min 机组重量7568kg 机组尺寸 (mm)4790*2036*2235 噪声（1m 处）≤102 四、施工准备阶段监理的质量控制要点和措施 （一）熟悉设计图纸，理解设计意图，参加业主组织的设计交底。 （二）审查施工企业的资质，检查核实特种作业人员的资格证、上岗证持证情况。 （三）审查施工单位报送的施工组织设计和具体施工方案及施工技术交底。 上海建通工程建设有限公司 西藏大厦柴油发电机安装工程监理实施细则 ...
