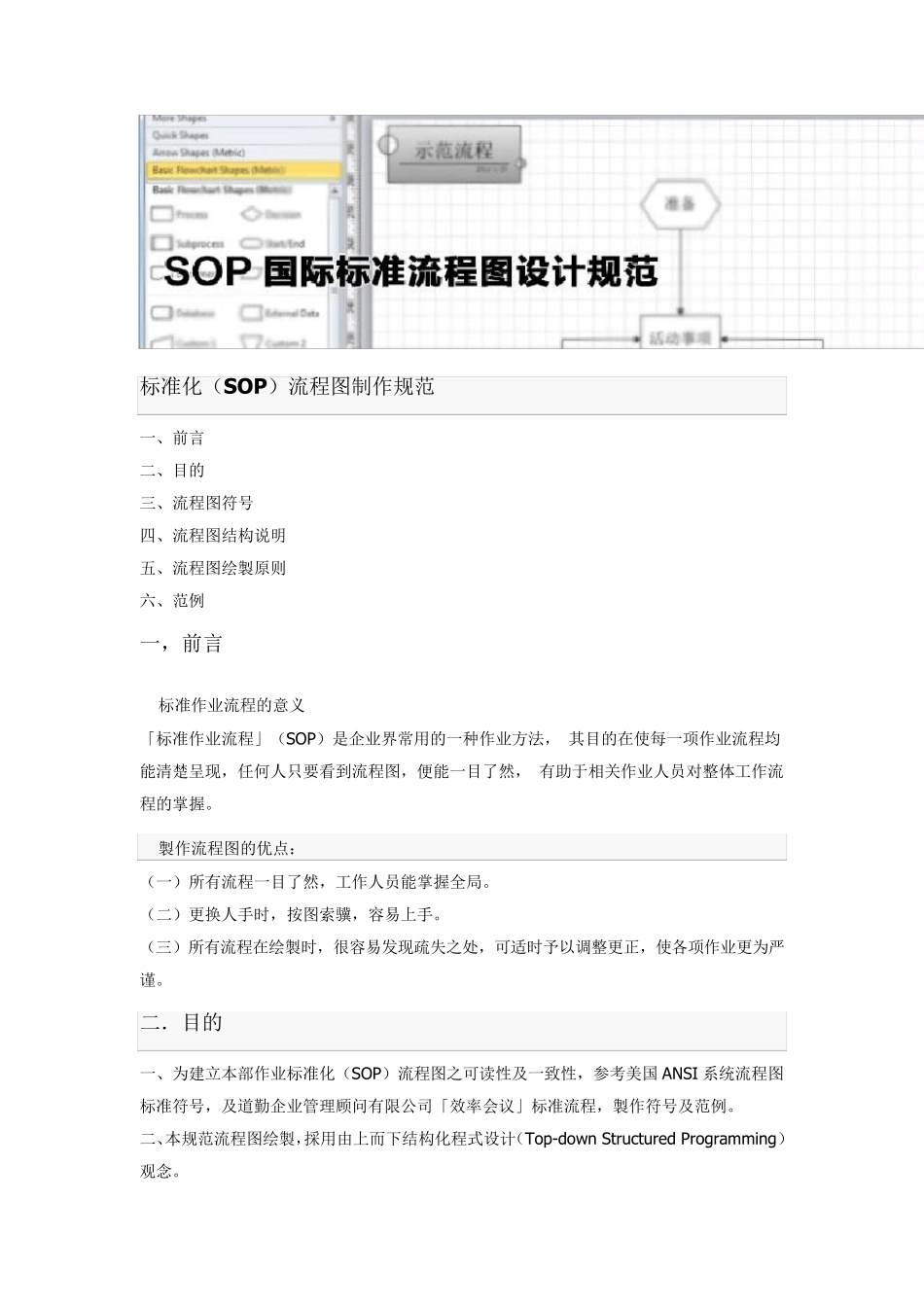

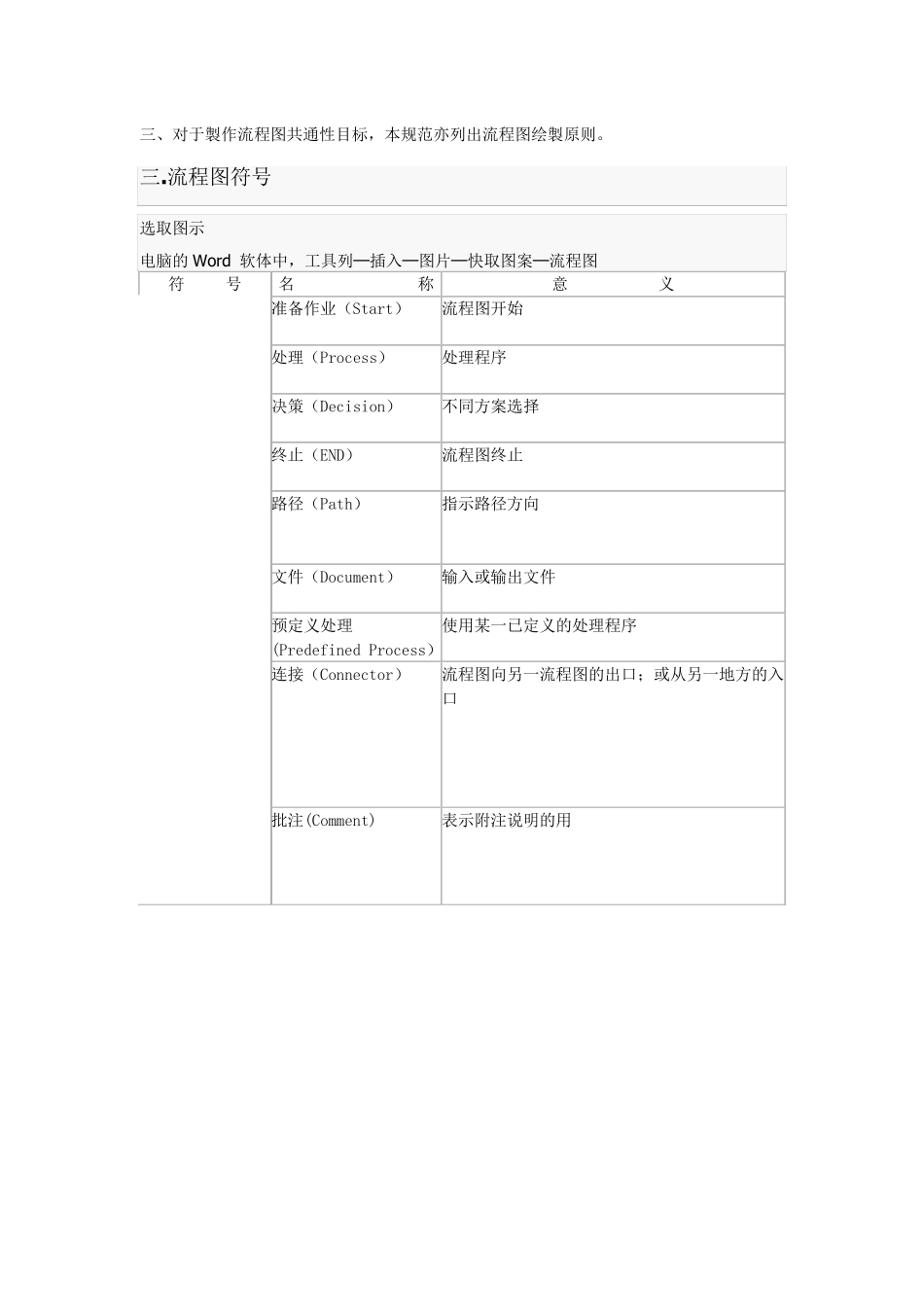

标准化（SOP）流程图制作规范 一、前言 二、目的 三、流程图符号 四、流程图结构说明 五、流程图绘製原则 六、范例 一，前言 标准作业流程的意义 「标准作业流程」（SOP）是企业界常用的一种作业方法， 其目的在使每一项作业流程均能清楚呈现，任何人只要看到流程图，便能一目了然， 有助于相关作业人员对整体工作流程的掌握。 製作流程图的优点： （一）所有流程一目了然，工作人员能掌握全局。 （二）更换人手时，按图索骥，容易上手。 （三）所有流程在绘製时，很容易发现疏失之处，可适时予以调整更正，使各项作业更为严谨。 二．目的 一、为建立本部作业标准化（SOP）流程图之可读性及一致性，参考美国 ANSI 系统流程图标准符号，及道勤企业管理顾问有限公司「效率会议」标准流程，製作符号及范例。 二、本规范流程图绘製，採用由上而下结构化程式设计（Top-dow n Structured Programming）观念。 三、对于製作流程图共通性目标，本规范亦列出流程图绘製原则。 三.流程图符号 选取图示 电脑的Word 软体中，工具列─插入─图片─快取图案─流程图 符 号 名 称 意 义 准备作业（Start） 流程图开始 处理（Process） 处理程序 决策（Decision） 不同方案选择 终止（END） 流程图终止 路径（Path） 指示路径方向 文件（Document） 输入或输出文件 预定义处理 (Predefined Process） 使用某一已定义的处理程序 连接（Connector） 流程图向另一流程图的出口；或从另一地方的入口 批注(Comment) 表示附注说明的用 四.流程图结构说明 顺序结构（Sequ ence） 图形： 意义：处理程序顺序进行。 语法：DO 处理程序1 THEN DO 处理程序2 实例： 运用时机：本结构适用于具有顺序发生特性的处理程序，而绘制图形上下顺序就是处理程序进行顺序。 选择结构（Selection） A. 二元选择结构（基本结构） 图形： 意义：流程依据某些条件，分别进行不同处理程序。 语法：IF 条件 THEN DO 处理程序1 ELSE DO 处理程序2 实例： 运用时机： 1. 2. 3. 多重选择结构（二元选择结构变化结构） 图形： 意义：流程依据某些条件，分别进行不同处理程序。 语法：FOR 条件P CASE 1 DO 处理程序1 CASE 2 DO 处理程序2 CASE n DO 处理程序n 实例： 运用时机： · 本结构是二元选择结构的变化，流程依据选择或决策结果，择一进行不同处理程序。 · 选择或决策结果路...
