标准幕墙计算书VIP专享

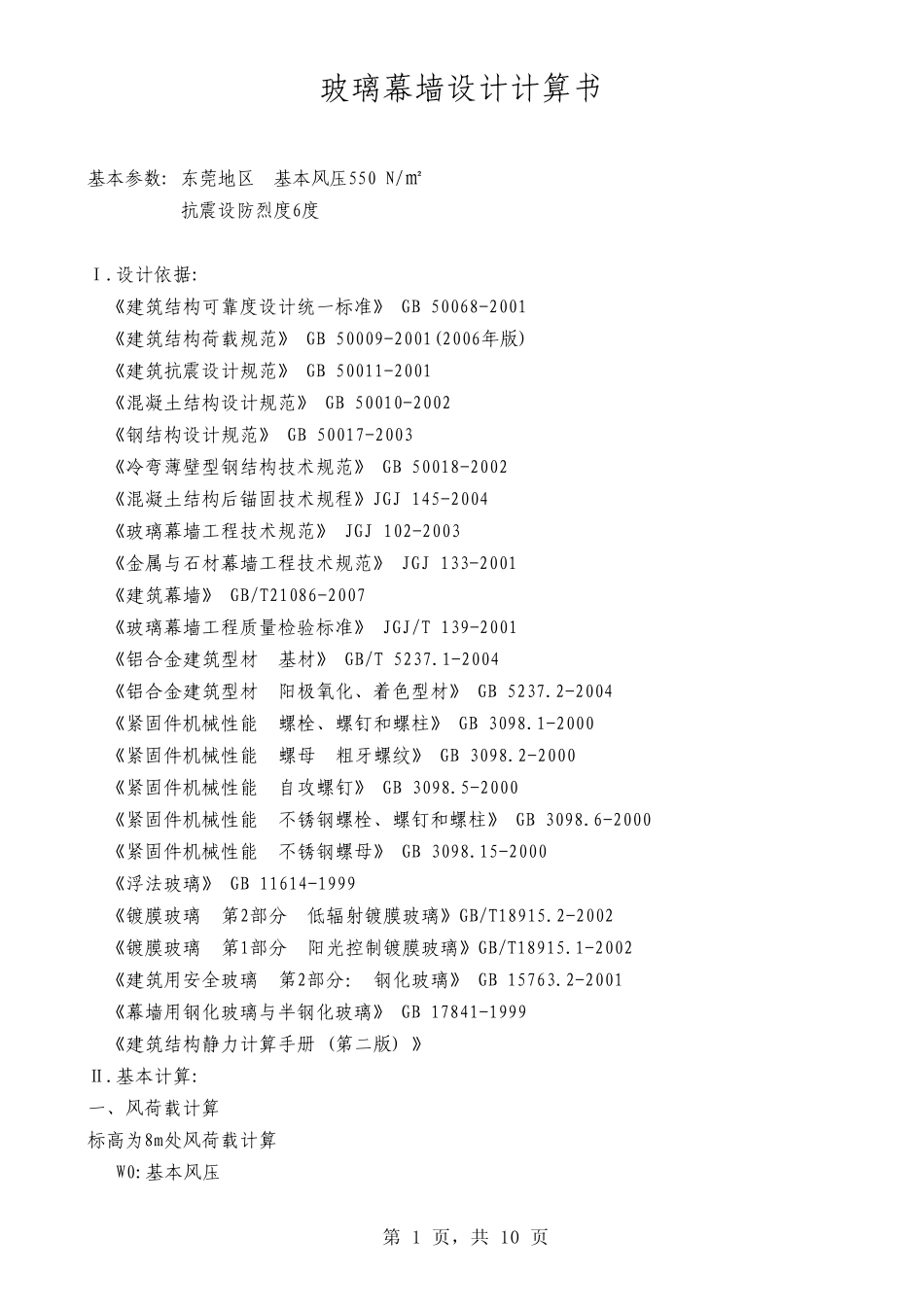

基本参数: 东莞地区 基本风压550 N/㎡ 抗震设防烈度6度Ⅰ.设计依据: 《建筑结构可靠度设计统一标准》 GB 50068-2001 《建筑结构荷载规范》 GB 50009-2001(2006年版) 《建筑抗震设计规范》 GB 50011-2001 《混凝土结构设计规范》 GB 50010-2002 《钢结构设计规范》 GB 50017-2003 《冷弯薄壁型钢结构技术规范》 GB 50018-2002 《混凝土结构后锚固技术规程》JGJ 145-2004 《玻璃幕墙工程技术规范》 JGJ 102-2003 《金属与石材幕墙工程技术规范》 JGJ 133-2001 《建筑幕墙》 GB/T21086-2007 《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001 《铝合金建筑型材 基材》 GB/T 5237.1-2004 《铝合金建筑型材 阳极氧化、着色型材》 GB 5237.2-2004 《紧固件机械性能 螺栓、螺钉和螺柱》 GB 3098.1-2000 《紧固件机械性能 螺母 粗牙螺纹》 GB 3098.2-2000 《紧固件机械性能 自攻螺钉》 GB 3098.5-2000 《紧固件机械性能 不锈钢螺栓、螺钉和螺柱》 GB 3098.6-2000 《紧固件机械性能 不锈钢螺母》 GB 3098.15-2000 《浮法玻璃》 GB 11614-1999 《镀膜玻璃 第2部分 低辐射镀膜玻璃》GB/T18915.2-2002 《镀膜玻璃 第1部分 阳光控制镀膜玻璃》GB/T18915.1-2002 《建筑用安全玻璃 第2部分： 钢化玻璃》 GB 15763.2-2001 《幕墙用钢化玻璃与半钢化玻璃》 GB 17841-1999 《建筑结构静力计算手册 (第二版) 》Ⅱ.基本计算:一、风荷载计算 标高为8m处风荷载计算 W0:基本风压玻璃幕墙设计计算书第 1 页，共 10 页玻璃幕墙设计计算书 W0=550 N/㎡ βgz: 8m高处阵风系数(按C类区计算) βgz=0.85×（1+(35^0.108)×(Z/10)^-0.22）=2.161 μz: 8m高处风压高度变化系数(按C类区计算): (GB50009-2001)(2006年版) μz=0.224Z^0.44=0.559 μs:局部风压体型系数(墙面区) 取：1.2 风荷载标准值: Wk=βgz×μz×μs×W0 (GB50009-2001)（2006年版） =2.161×0.559×1.2×550 =797.279 N/㎡ 风荷载设计值: W: 风荷载设计值(N/㎡) γw: 风荷载作用效应的分项系数：1.4 按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用 W=γw×Wk=1.4×797.279=1116.191 N/㎡二、幕墙立柱计算: 幕墙立柱按简支梁力学模型进行设计计算：1. 荷载计算:(1)风荷载均布线荷载设计值(矩形分布)计算 qw: 风荷载均布线荷载设计值(N/m) W: 风荷载设计值: 1116.191 N/㎡ B: 幕...
