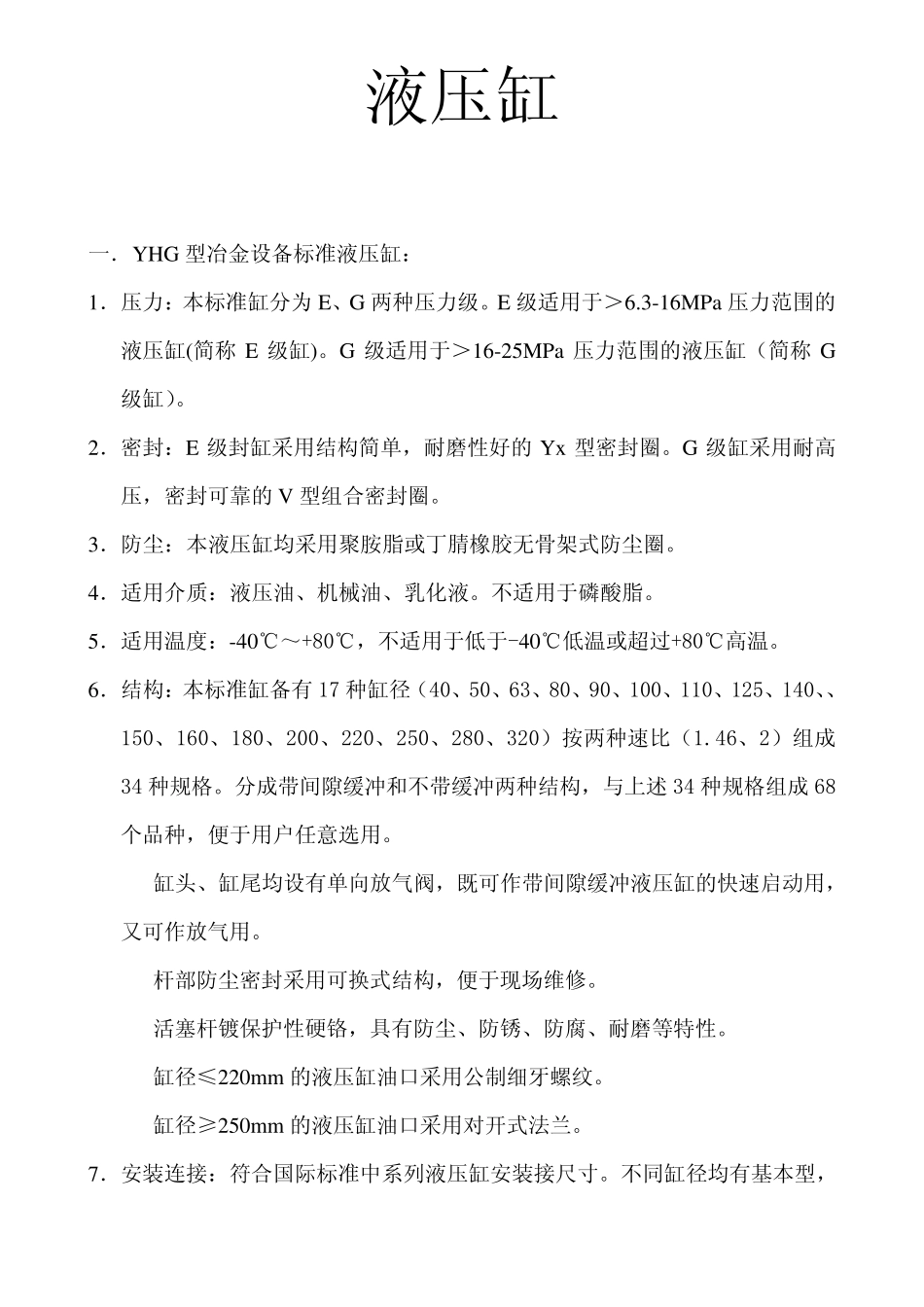

液压缸 一． YHG 型冶金设备标准液压缸： 1．压力：本标准缸分为E、G 两种压力级
E 级适用于＞6
3-16MPa 压力范围的液压缸(简称E 级缸)
G 级适用于＞16-25MPa 压力范围的液压缸（简称G级缸）
2．密封：E 级封缸采用结构简单，耐磨性好的Yx型密封圈
G 级缸采用耐高压，密封可靠的V 型组合密封圈
3．防尘：本液压缸均采用聚胺脂或丁腈橡胶无骨架式防尘圈
4．适用介质：液压油、机械油、乳化液
不适用于磷酸脂
5．适用温度：-40℃～+80℃，不适用于低于-40℃低温或超过+80℃高温
6．结构：本标准缸备有 17 种缸径（40、50、63、80、90、100、110、125、140、、150、160、180、200、220、250、280、320）按两种速比（1
46、2）组成34 种规格
分成带间隙缓冲和不带缓冲两种结构，与上述 34 种规格组成 68个品种，便于用户任意选用
缸头、缸尾均设有单向放气阀，既可作带间隙缓冲液压缸的快速启动用，又可作放气用
杆部防尘密封采用可换式结构，便于现场维修
活塞杆镀保护性硬铬，具有防尘、防锈、防腐、耐磨等特性
缸径≤220mm 的液压缸油口采用公制细牙螺纹
缸径≥250mm 的液压缸油口采用对开式法兰

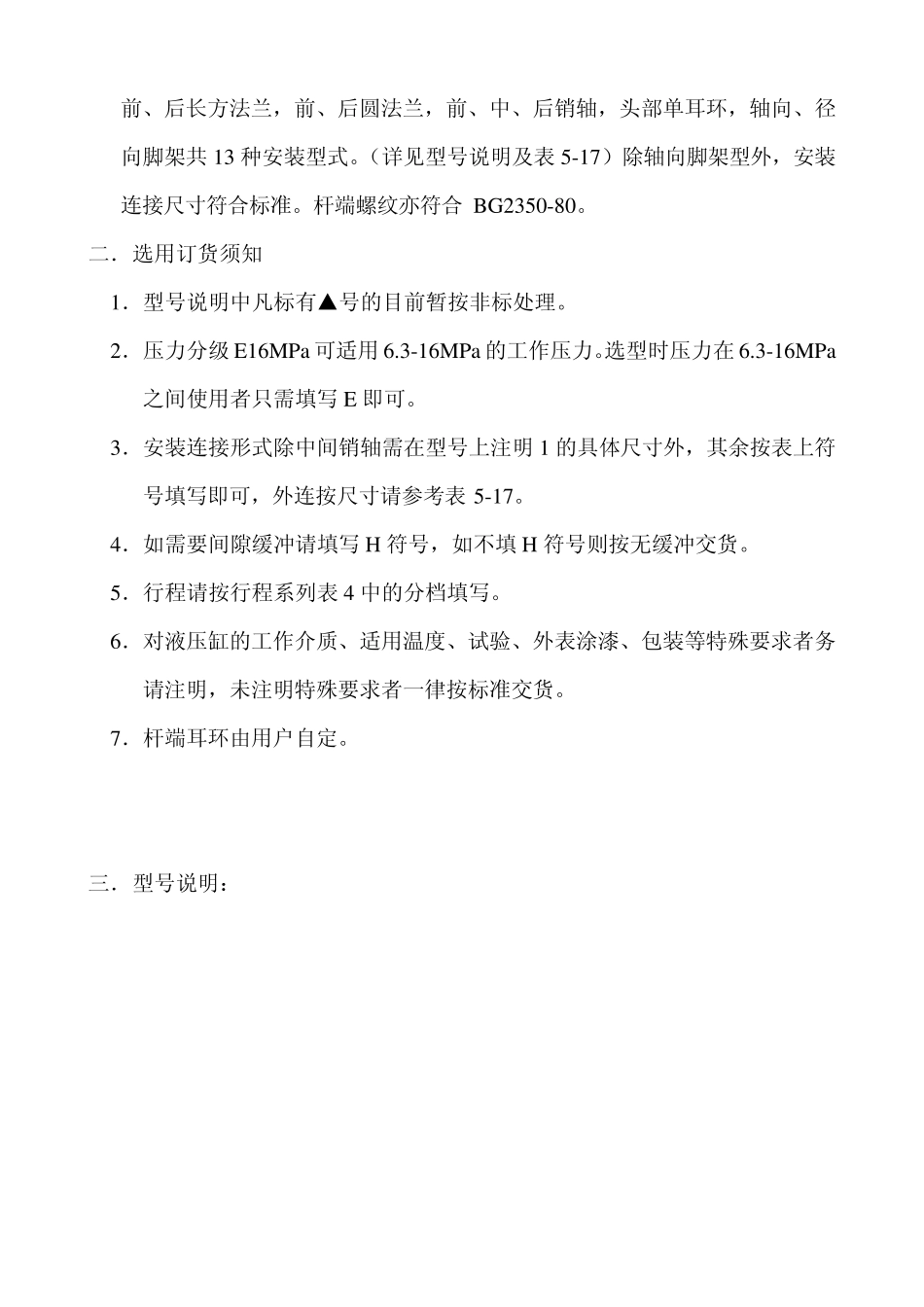

7．安装连接：符合国际标准中系列液压缸安装接尺 寸
不同 缸径均有基 本型，前、后长方法兰，前、后圆法兰，前、中、后销轴，头部单耳环，轴向、径向脚架共13 种安装型式

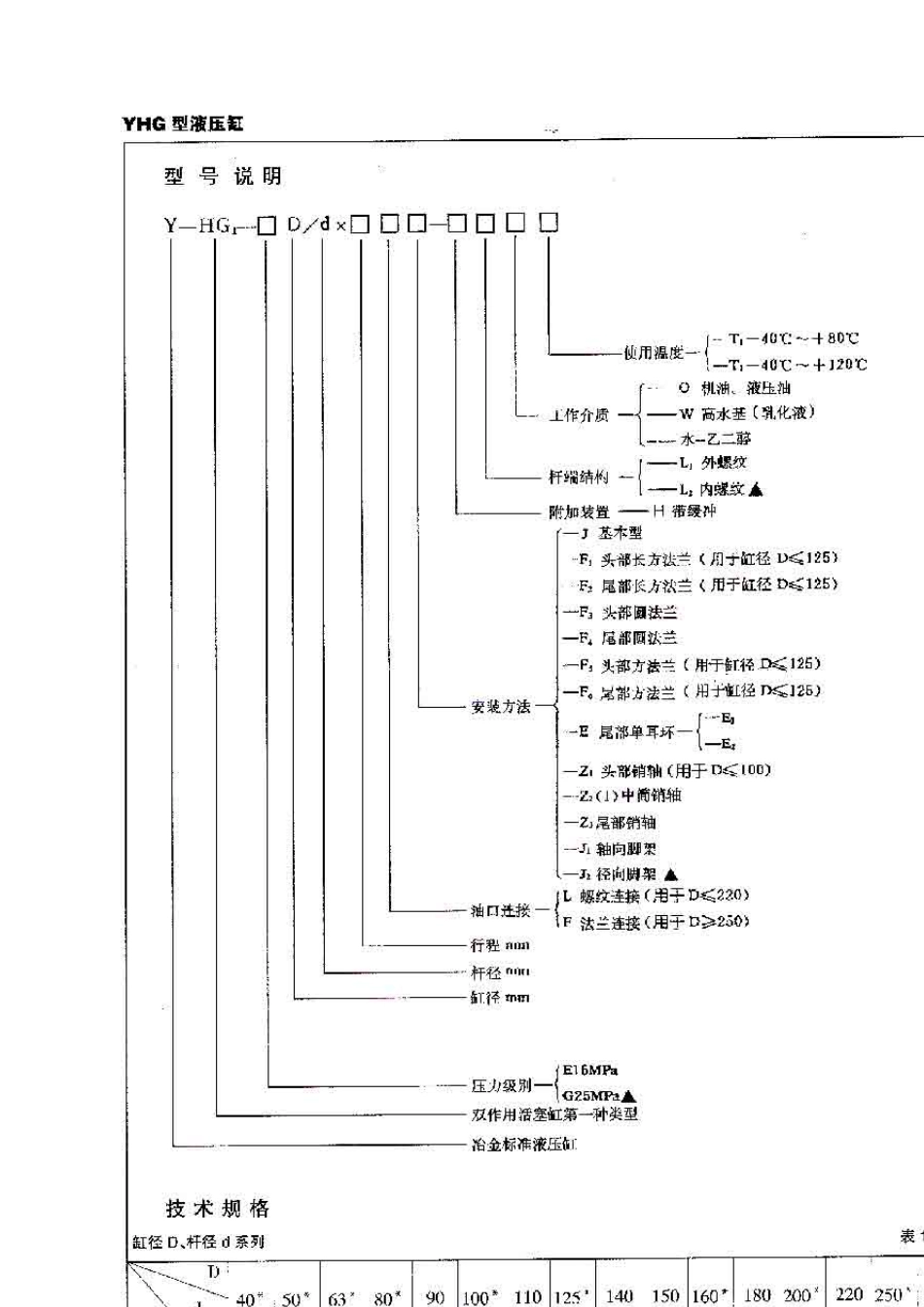

（详见型号说明及表5-17）除轴向脚架型外，安装连接尺寸符合标准
杆端螺纹亦符合BG2350-80
二． 选用订货须知 1．型号说明中凡标有▲号的目前暂按非标处理
2．压力分级 E16MPa可适用6
3-16MPa的工作压力
选型时压力在 6
3-16MPa之间使用者只需填写 E 即可
3．安装连接形式除中间销轴需在型
