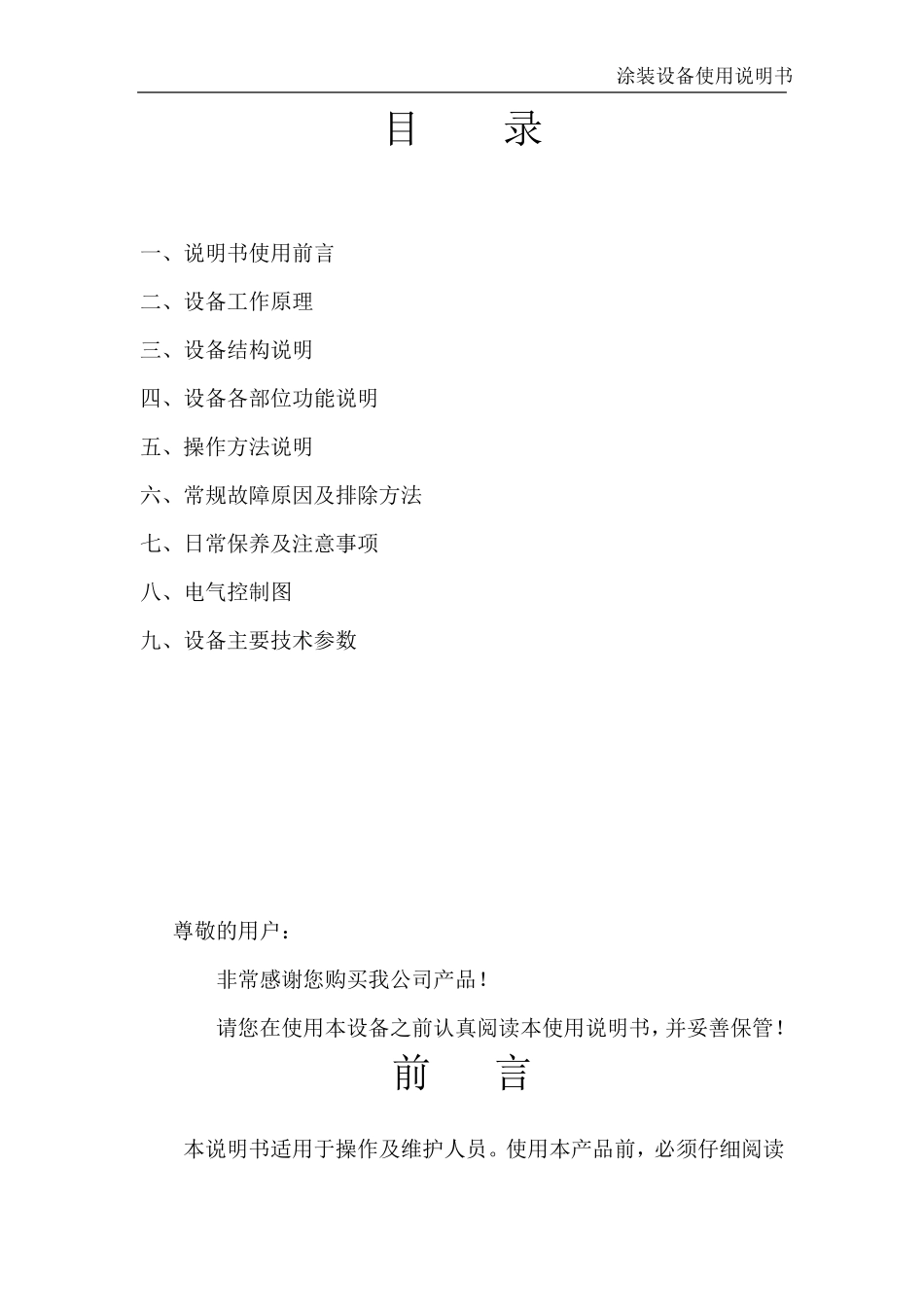

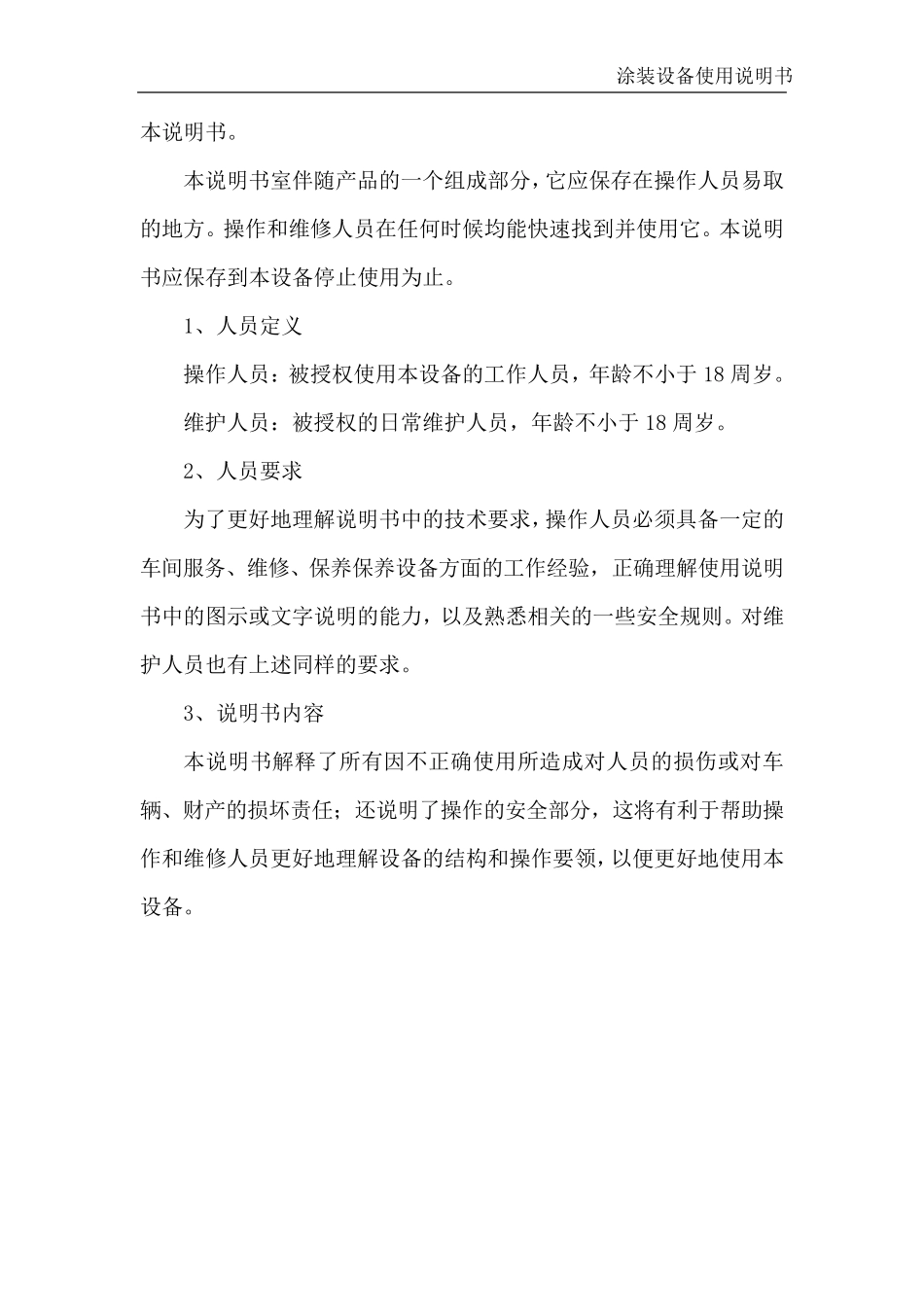

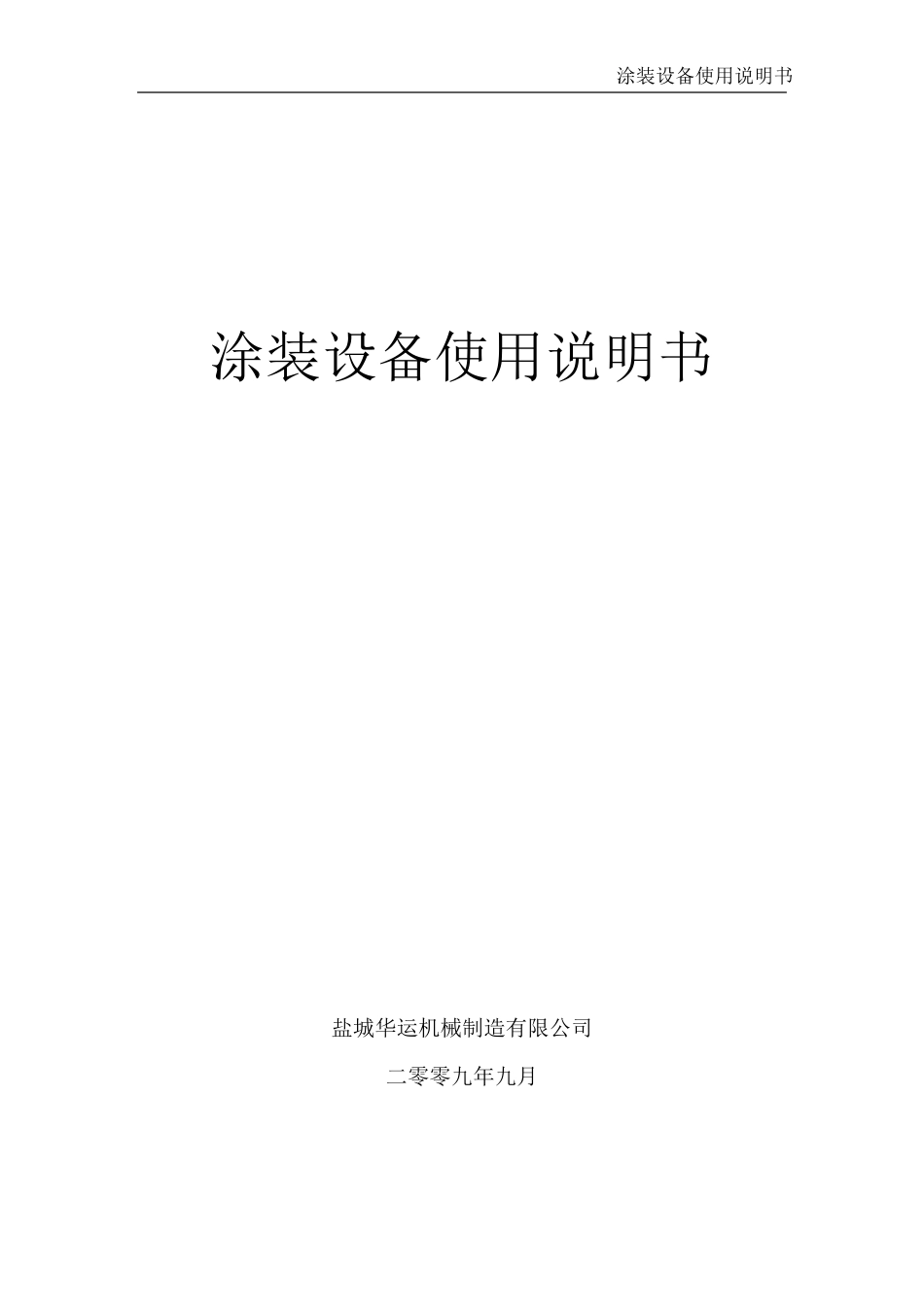

涂装设备使用说明书 涂装设备使用说明书 盐城华运机械制造有限公司 二零零九年九月 涂装设备使用说明书 目 录 一、说明书使用前言 二、设备工作原理 三、设备结构说明 四、设备各部位功能说明 五、操作方法说明 六、常规故障原因及排除方法 七、日常保养及注意事项 八、电气控制图 九、设备主要技术参数 尊敬的用户: 非常感谢您购买我公司产品! 请您在使用本设备之前认真阅读本使用说明书,并妥善保管! 前 言 本说明书适用于操作及维护人员。使用本产品前,必须仔细阅读涂装设备使用说明书 本说明书。 本说明书室伴随产品的一个组成部分,它应保存在操作人员易取的地方。操作和维修人员在任何时候均能快速找到并使用它。本说明书应保存到本设备停止使用为止。 1、人员定义 操作人员:被授权使用本设备的工作人员,年龄不小于 18 周岁。 维护人员:被授权的日常维护人员,年龄不小于 18 周岁。 2、人员要求 为了更好地理解说明书中的技术要求,操作人员必须具备一定的车间服务、维修、保养保养设备方面的工作经验,正确理解使用说明书中的图示或文字说明的能力,以及熟悉相关的一些安全规则。对维护人员也有上述同样的要求。 3、说明书内容 本说明书解释了所有因不正确使用所造成对人员的损伤或对车辆、财产的损坏责任;还说明了操作的安全部分,这将有利于帮助操作和维修人员更好地理解设备的结构和操作要领,以便更好地使用本设备。 涂装设备使用说明书 设备工作原理 1、喷漆设备工作状态流程图 1.1、风淋室 21工件 1、循环送风机 2、风嘴 涂装设备使用说明书 1.2、喷漆室 54321工件 注:为表示清楚,将送风和排风分两侧放置,具体情况以实物为准。 1、进风口过滤棉 2、送风机 3、顶部过滤棉 4、排风机 5、排风筒 涂装设备使用说明书 1.3、喷烘一体室 654321工件 注:为表示清楚,将送风和排风分两侧放置,具体情况以实物为准。 1、进风口过滤棉 2、加热系统 3、送风机 4、顶部过滤棉 5、排风机 6、排风筒 涂装设备使用说明书 1.4、烘干室 21工件 1、 送风机 2、 顶部过滤 涂装设备使用说明书 1.5、水帘喷漆室 54321工 件 1、进风口 2、水帘器 3、挡水板 4、轴流风机 5、排风筒 涂装设备使用说明书 2、原理简介 2.1、风淋室工作原理 启动控制电源,打开照明电源,循环送风机开始工作。此时,空气在送风机机的作用,通过送风管道送至分布于室内各处的风嘴。...
