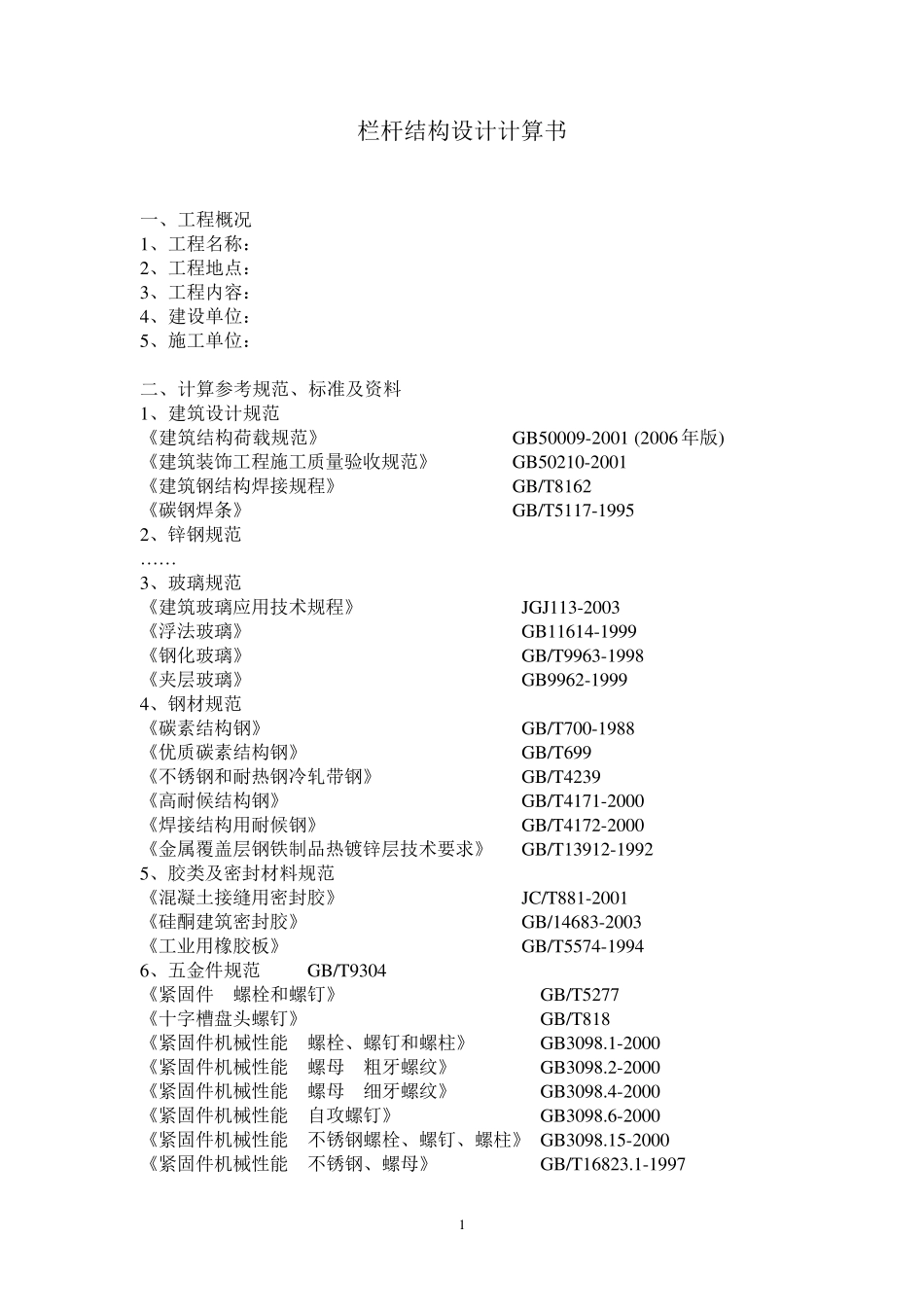

栏杆结构设计_第1页
1/6

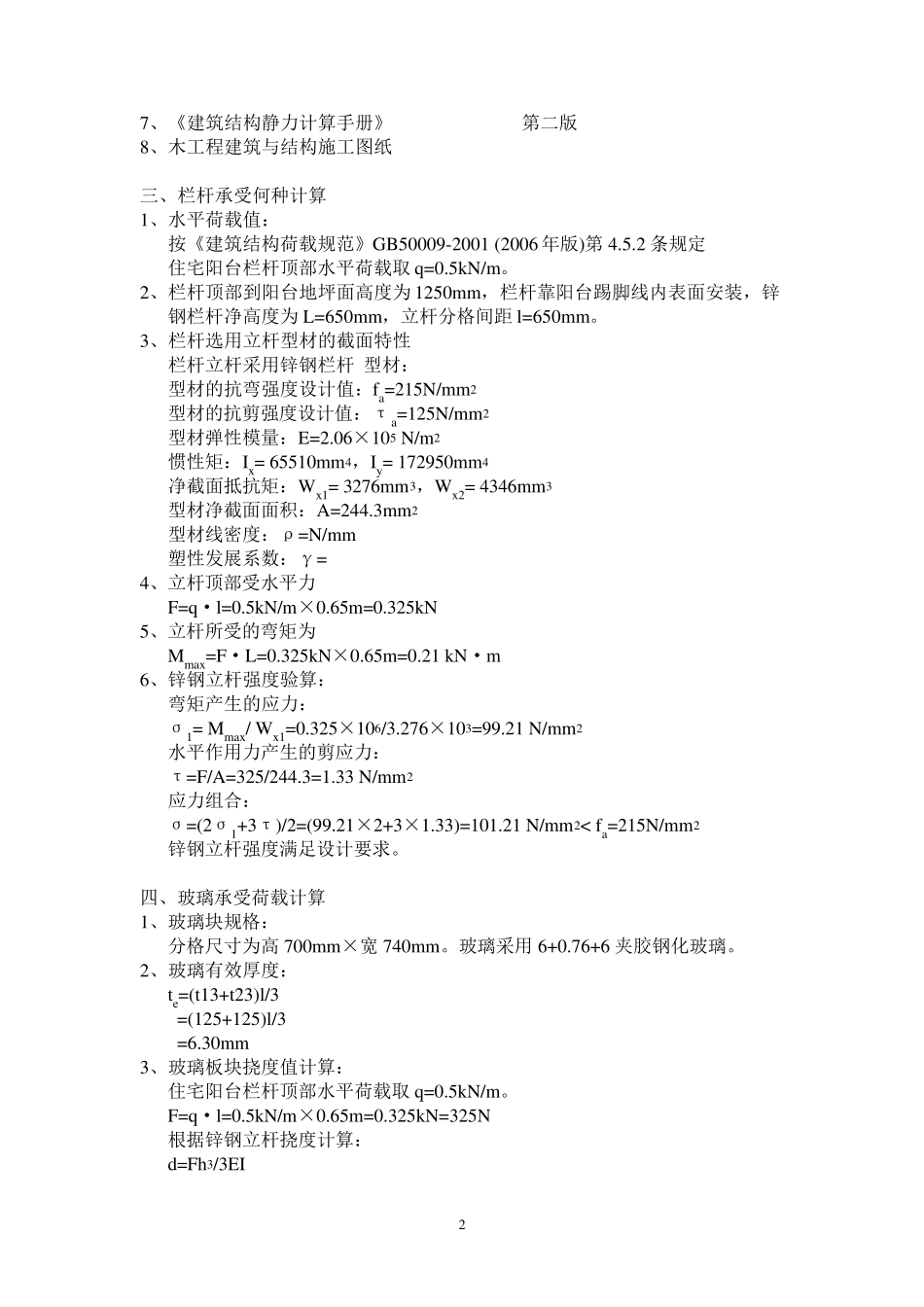

栏杆结构设计_第2页
2/6

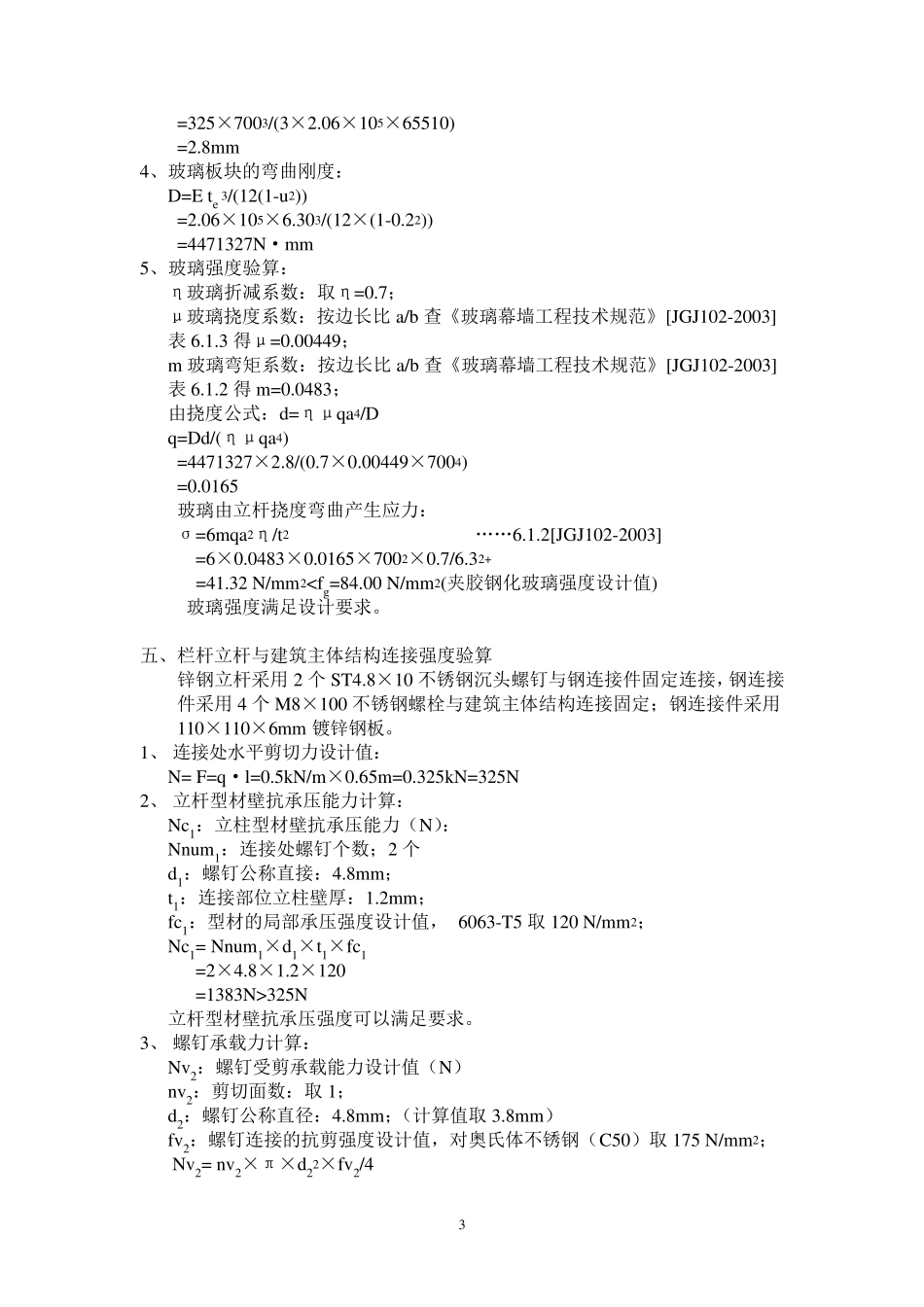

栏杆结构设计_第3页
3/6
1 栏杆结构设计计算书 一、工程概况 1、工程名称: 2、工程地点: 3、工程内容: 4、建设单位: 5、施工单位: 二、计算参考规范、标准及资料 1、建筑设计规范 《建筑结构荷载规范》 GB50009-2001 (2006 年版) 《建筑装饰工程施工质量验收规范》 GB50210-2001 《建筑钢结构焊接规程》 GB/T 8162 《碳钢焊条》 GB/T 5117-1995 2、锌钢规范 …… 3、玻璃规范 《建筑玻璃应用技术规程》 JGJ113-2003 《浮法玻璃》 GB11614-1999 《钢化玻璃》 GB/T 9963-1998 《夹层玻璃》 GB9962-1999 4、钢材规范 《碳素结构钢》 GB/T 700-1988 《优质碳素结构钢》 GB/T 699 《不锈钢和耐热钢冷轧带钢》 GB/T 4239 《高耐候结构钢》 GB/T 4171-2000 《焊接结构用耐候钢》 GB/T 4172-2000 《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T 13912-1992 5、胶类及密封材料规范 《混凝土接缝用密封胶》 JC/T 881-2001 《硅酮建筑密封胶》 GB/14683-2003 《工业用橡胶板》 GB/T 5574-1994 6、五金件规范 GB/T 9304 《紧固件 螺栓和螺钉》 GB/T 5277 《十字槽盘头螺钉》 GB/T 818 《紧固件机械性能 螺栓、螺钉和螺柱》 GB3098.1-2000 《紧固件机械性能 螺母 粗牙螺纹》 GB3098.2-2000 《紧固件机械性能 螺母 细牙螺纹》 GB3098.4-2000 《紧固件机械性能 自攻螺钉》 GB3098.6-2000 《紧固件机械性能 不锈钢螺栓、螺钉、螺柱》 GB3098.15-2000 《紧固件机械性能 不锈钢、螺母》 GB/T 16823.1-1997 2 7、《建筑结构静力计算手册》 第二版 8、木工程建筑与结构施工图纸 三、栏杆承受何种计算 1、水平荷载值: 按《建筑结构荷载规范》GB50009-2001 (2006 年版)第4.5.2 条规定 住宅阳台栏杆顶部水平荷载取q=0.5kN/m。 2、栏杆顶部到阳台地坪面高度为1250mm,栏杆靠阳台踢脚线内表面安装,锌钢栏杆净高度为L=650mm,立杆分格间距l=650mm。 3、栏杆选用立杆型材的截面特性 栏杆立杆采用锌钢栏杆 型材: 型材的抗弯强度设计值:fa=215N/mm2 型材的抗剪强度设计值:τa=125N/mm2 型材弹性模量:E=2.06×105 N/m2 惯性矩:Ix= 65510mm4,Iy= 172950mm4 净截面抵抗矩:Wx 1= 3276mm3,Wx 2= 4346mm3 型材净截面面积:A=244.3mm2 型材线密度:ρ=N/mm 塑性发展系数:γ= 4、立杆顶部受水平力 F=q·l=0.5kN/m×0.65m=0.325kN 5、立杆所受的弯矩为 Mmax =F...
