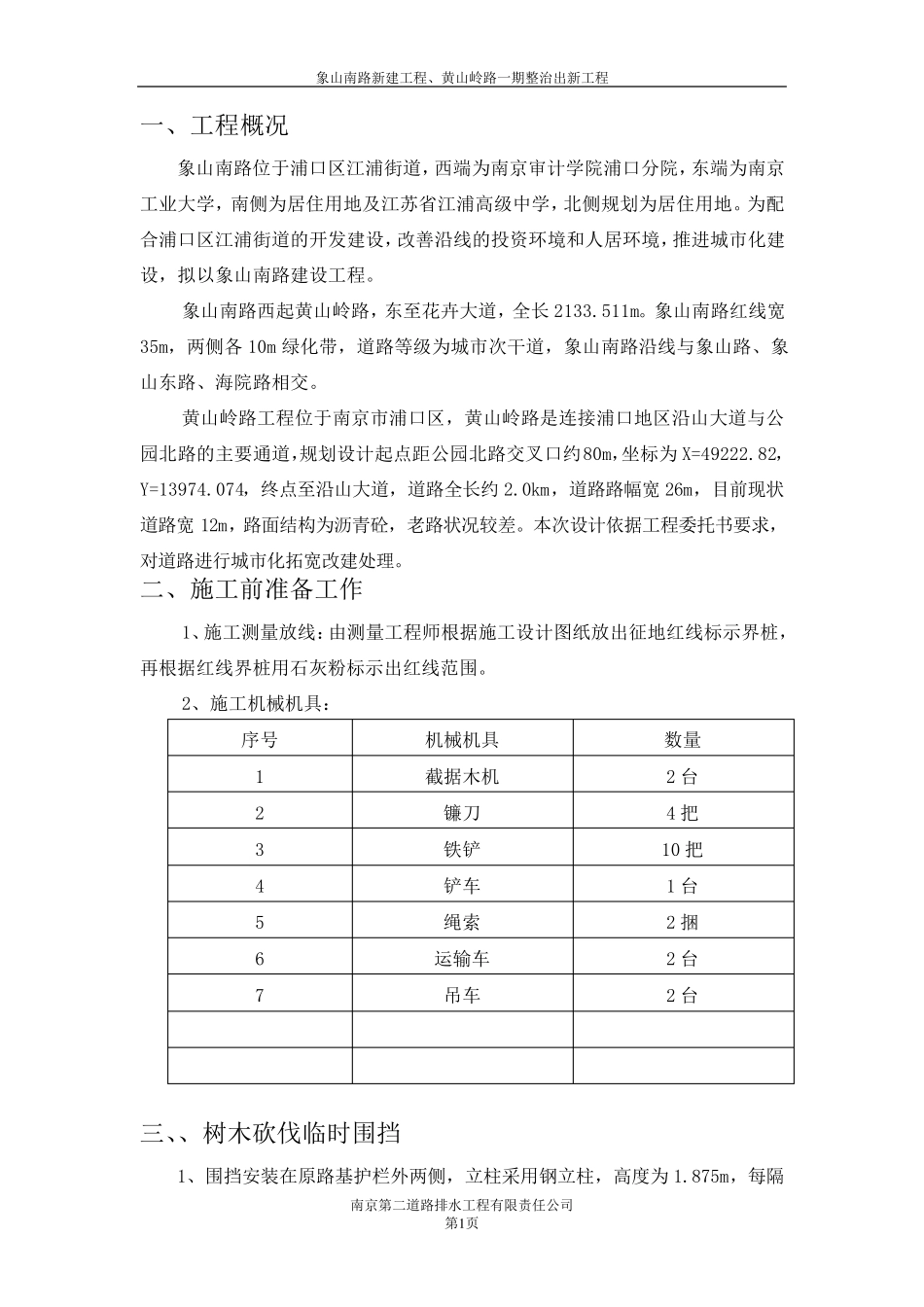

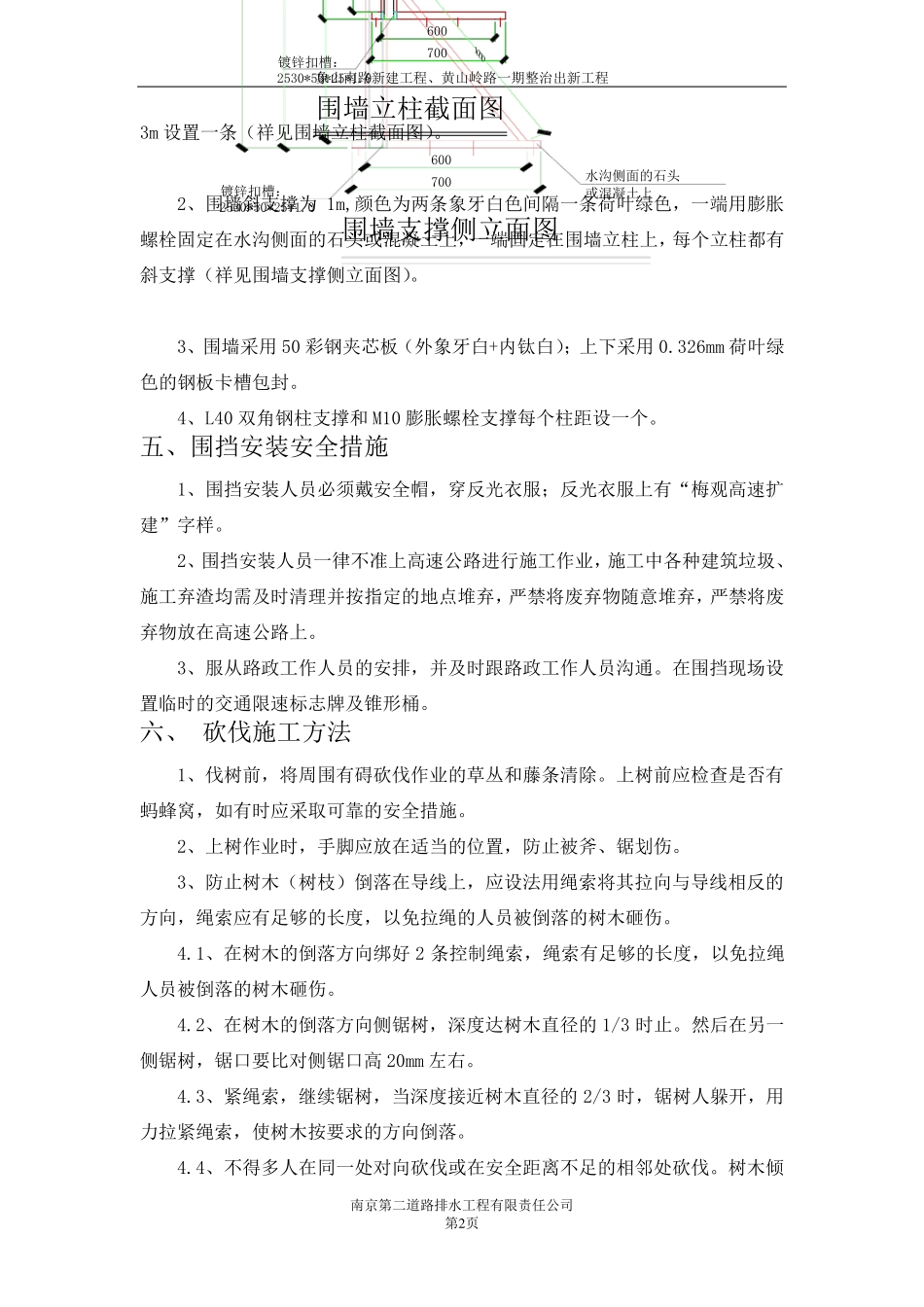

象山南路新建工程、黄山岭路一期整治出新工程 南京第二道路排水工程有限责任公司 第1 页 一、工程概况 象山南路位于浦口区江浦街道，西端为南京审计学院浦口分院，东端为南京工业大学，南侧为居住用地及江苏省江浦高级中学，北侧规划为居住用地。为配合浦口区江浦街道的开发建设，改善沿线的投资环境和人居环境，推进城市化建设，拟以象山南路建设工程。 象山南路西起黄山岭路，东至花卉大道，全长 2133.511m。象山南路红线宽35m，两侧各 10m 绿化带，道路等级为城市次干道，象山南路沿线与象山路、象山东路、海院路相交。 黄山岭路工程位于南京市浦口区，黄山岭路是连接浦口地区沿山大道与公园北路的主要通道，规划设计起点距公园北路交叉口约80m，坐标为 X=49222.82，Y=13974.074，终点至沿山大道，道路全长约 2.0km，道路路幅宽 26m，目前现状道路宽 12m，路面结构为沥青砼，老路状况较差。本次设计依据工程委托书要求，对道路进行城市化拓宽改建处理。 二、施工前准备工作 1、施工测量放线：由测量工程师根据施工设计图纸放出征 地红线标示 界 桩 ，再 根据红线界 桩 用石 灰 粉 标示 出红线范 围 。 2、施工机 械 机 具 ： 序 号 机 械 机 具 数 量 1 截 据木 机 2 台 2 镰 刀 4 把 3 铁 铲 10 把 4 铲 车 1 台 5 绳 索 2 捆 6 运 输 车 2 台 7 吊 车 2 台 三 、、树 木 砍 伐 临 时 围 挡 1、围 挡 安 装 在 原 路基 护 栏 外 两侧，立 柱 采 用钢 立 柱 ，高度 为 1.875m，每 隔象山南路新建工程、黄山岭路一期整治出新工程 南京第二道路排水工程有限责任公司 第2 页 3m 设置一条（祥见围墙立柱截面图）。 700600围墙立柱截面图镀锌扣槽： 2530*50*25*1.0 2、围墙斜支撑为1m,颜色为两条象牙白色间隔一条荷叶绿色，一端用膨胀螺栓固定在水沟侧面的石头或混凝土上，一端固定在围墙立柱上，每个立柱都有斜支撑（祥见围墙支撑侧立面图）。 700600围墙支撑侧立面图镀锌扣槽： 2530*50*25*1.01000水沟侧面的石头或混凝土上 3、围墙采用50 彩钢夹芯板（外象牙白+内钛白）；上下采用0.326mm 荷叶绿色的钢板卡槽包封。 4、L40 双角钢柱支撑和M10 膨胀螺栓支撑每个柱距设一个。 五、围挡安装安全措施 1、围挡安装人员必须戴安全帽，穿反光衣服；反光衣服上有“梅观高速扩建”字样。 2、围挡安装人员一律不准上高速...
