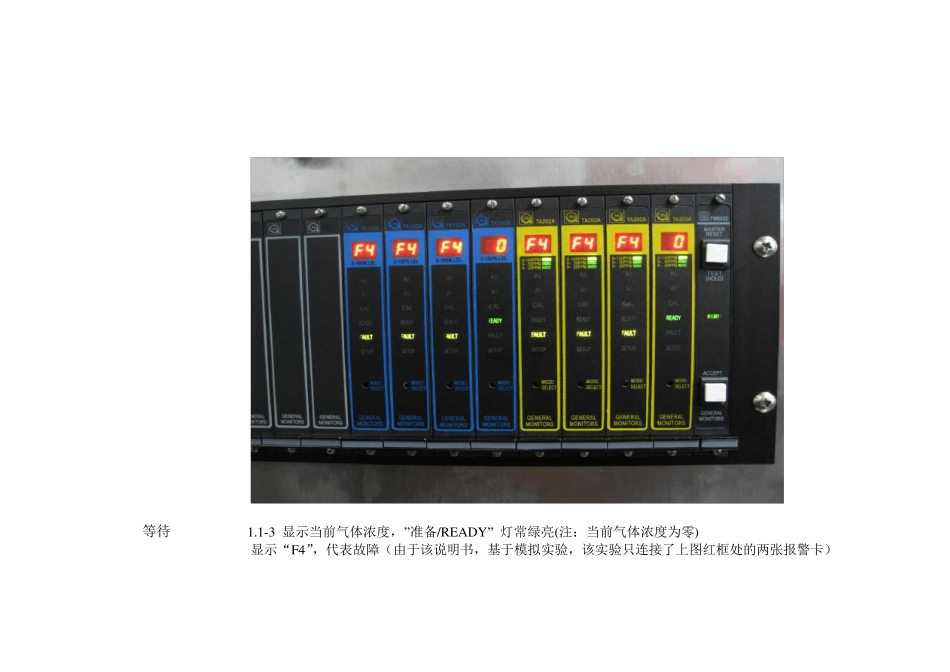

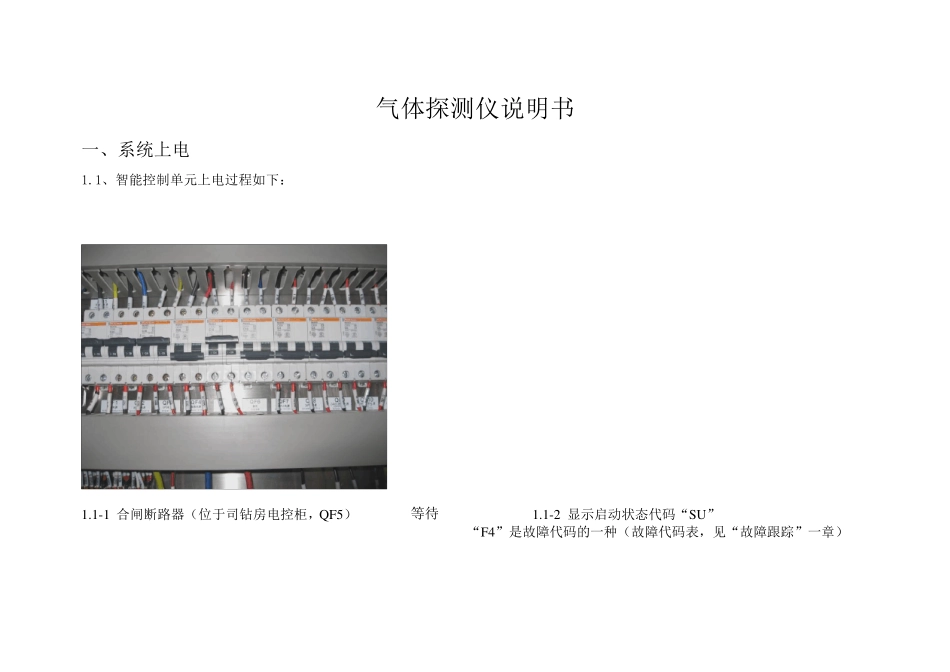

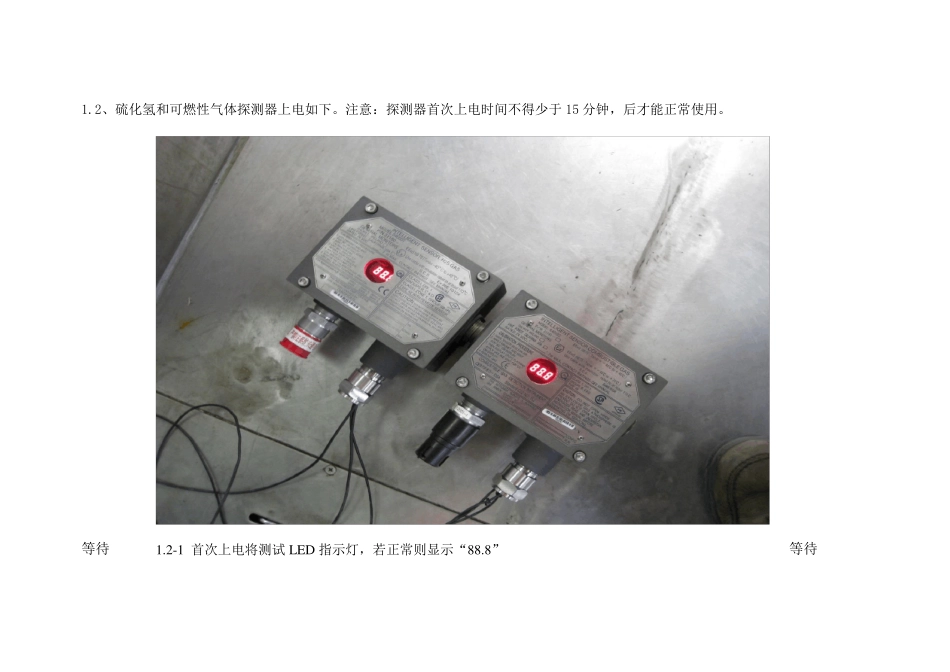

气体探测仪说明书 一、系统上电 1.1、智能控制单元上电过程如下： 1.1-1 合闸断路器（位于司钻房电控柜，QF5） 等待 1.1-2 显示启动状态代码“SU ” “F4”是故障代码的一种（故障代码表，见“故障跟踪”一章） 等待 1.1-3 显示当前气体浓度，”准备/READY” 灯常绿亮(注：当前气体浓度为零) 显示“F4”，代表故障（由于该说明书，基于模拟实验，该实验只连接了上图红框处的两张报警卡） 1.2、硫化氢和可燃性气体探测器上电如下。注意：探测器首次上电时间不得少于15 分钟，后才能正常使用。 等待 1.2-1 首次上电将测试LED 指示灯，若正常则显示“88.8” 等待 1.2-2 完成指示灯测试后，进入 等待 1.2-3 显示当前气体浓度（当前气体浓度为0） 启动状态，显示“SU ”代码 二、系统复位/测试 2-1 按“应答”键释放应答继电器状态（A 2 点亮，代表当前为报警状态） 当报警发生 2-2 按“复位”键清除报警记忆，上图 A 2 熄灭 2 -3 持续按住“复位”键，测试信号卡面板上的信号灯（正常为全部灯点亮，如红框所示） 三、系统设置 3.1、设置气体报警控制单元（两种控制卡设置相同，以可燃性气体控制卡设置为例） A、浏览设置 连续按住暗藏方式选择键Mode/Select（简称 M/S 键）10 秒钟后，状态指示灯 SETUP 开始闪亮后释放 M/S 键，显示屏将按下图所示的流程图自动显示仪表已设定好的各个状态参数。 核对程序流程图 流程图片如下： 3.1.A-1 按 M/S键 10 秒，后移走螺丝刀 等待 3.1.A-2 显示EN/dE ，A2 闪亮，“设置/SETUP”闪亮 等待 注：EN 为报警激励状态；dE 为报警非激励状态 3.1.A-3 显示 LA/nL ，A2 闪亮，“设置/SETUP”闪亮 等待 注：LA 为报警锁定状态；nL 为报警非锁定状态 3.1.A-4 显示 60，A2 闪亮，“设置/SETUP”闪亮 等待 注：60 为设定的报警阀值 3.1.A-5 显示EN/dE，A1 闪亮，“设置/SETUP”闪亮 等待 注：EN 为报警激励状态；dE 为报警非激励状态 3.1.A-6 显示 LA/nL，A1 闪亮，“设置/SETUP”闪亮 等待 注：LA 为报警锁定状态；nL 为报警非锁定状态 3.1.A-7 显示 30，A1 闪亮，“设置/SETUP”闪亮 等待 注：30 为设定的预报警阀值 3.1.A-8 显示 AC/nA，FAULT 闪亮，“设置/SETUP ”闪亮 等待 注：AC 为故障激励状态；nA 为故障非激励状态 3.1.A-9 显示 ct，“设置/SETUP”闪亮 等待 注：ct为卡测试状态参数...
