桑塔纳2000全车电路图02

桑塔纳2000全车电路图02_第1页
1/16
桑塔纳2000全车电路图02_第2页
2/16
桑塔纳2000全车电路图02_第3页
3/16

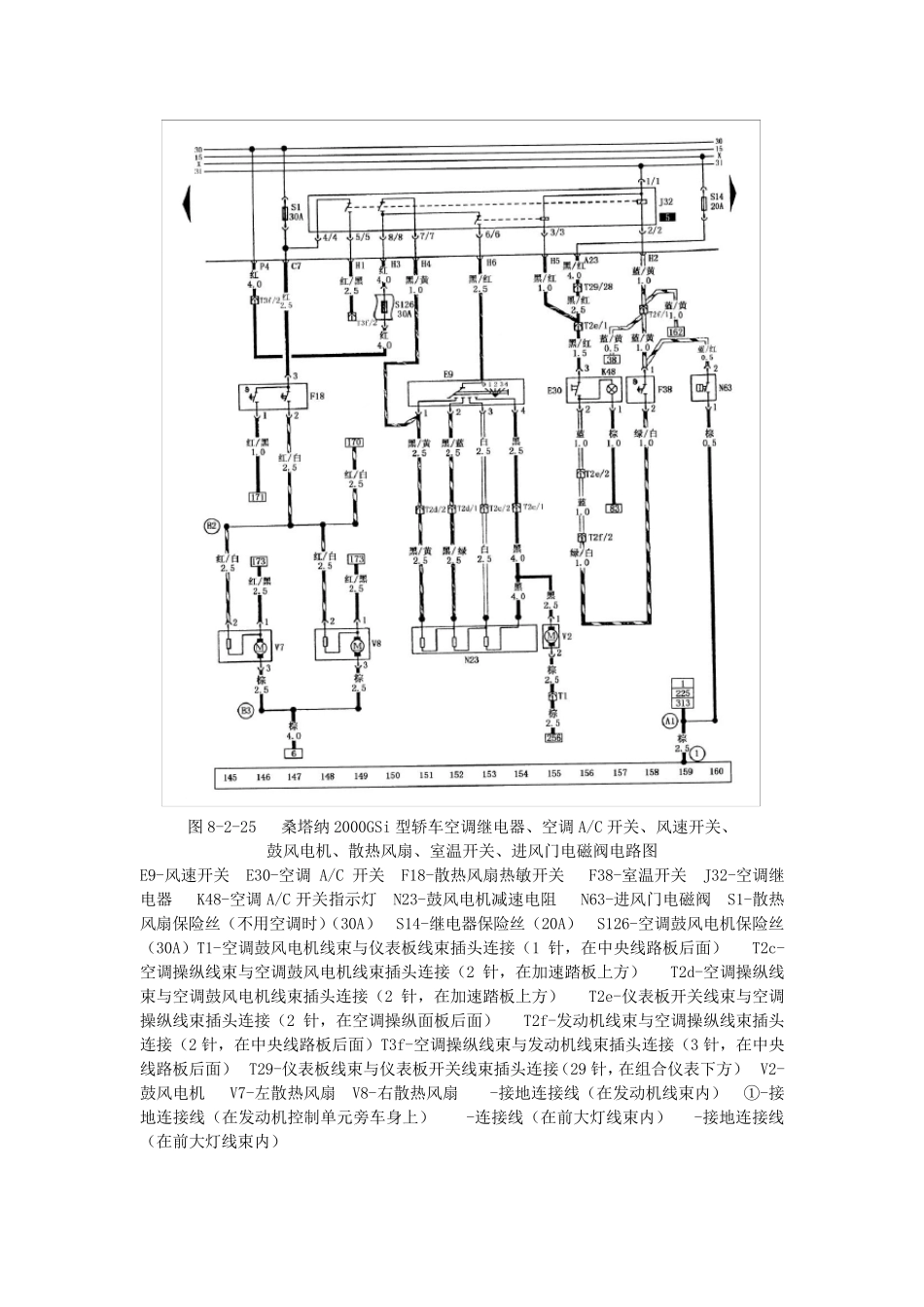

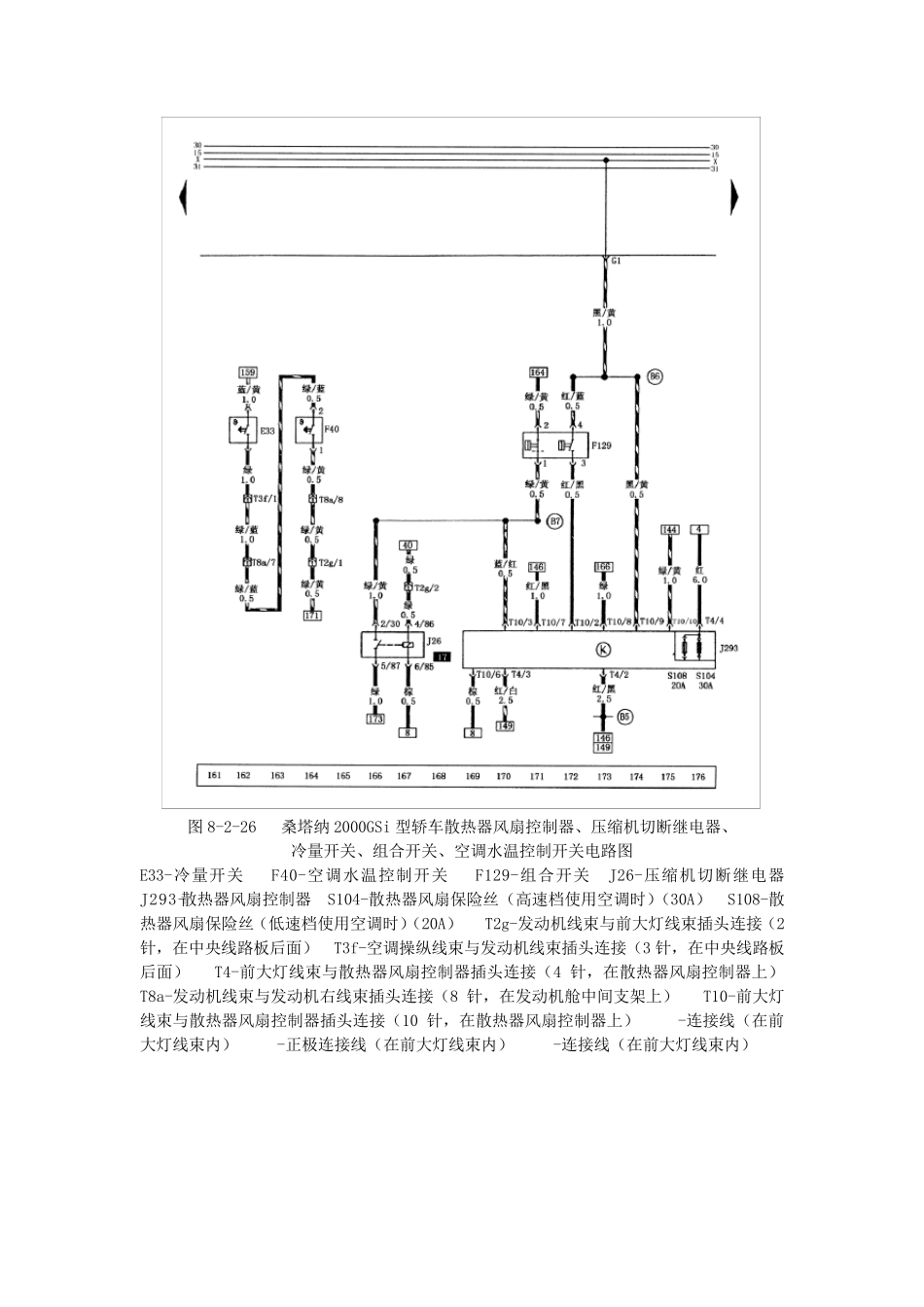

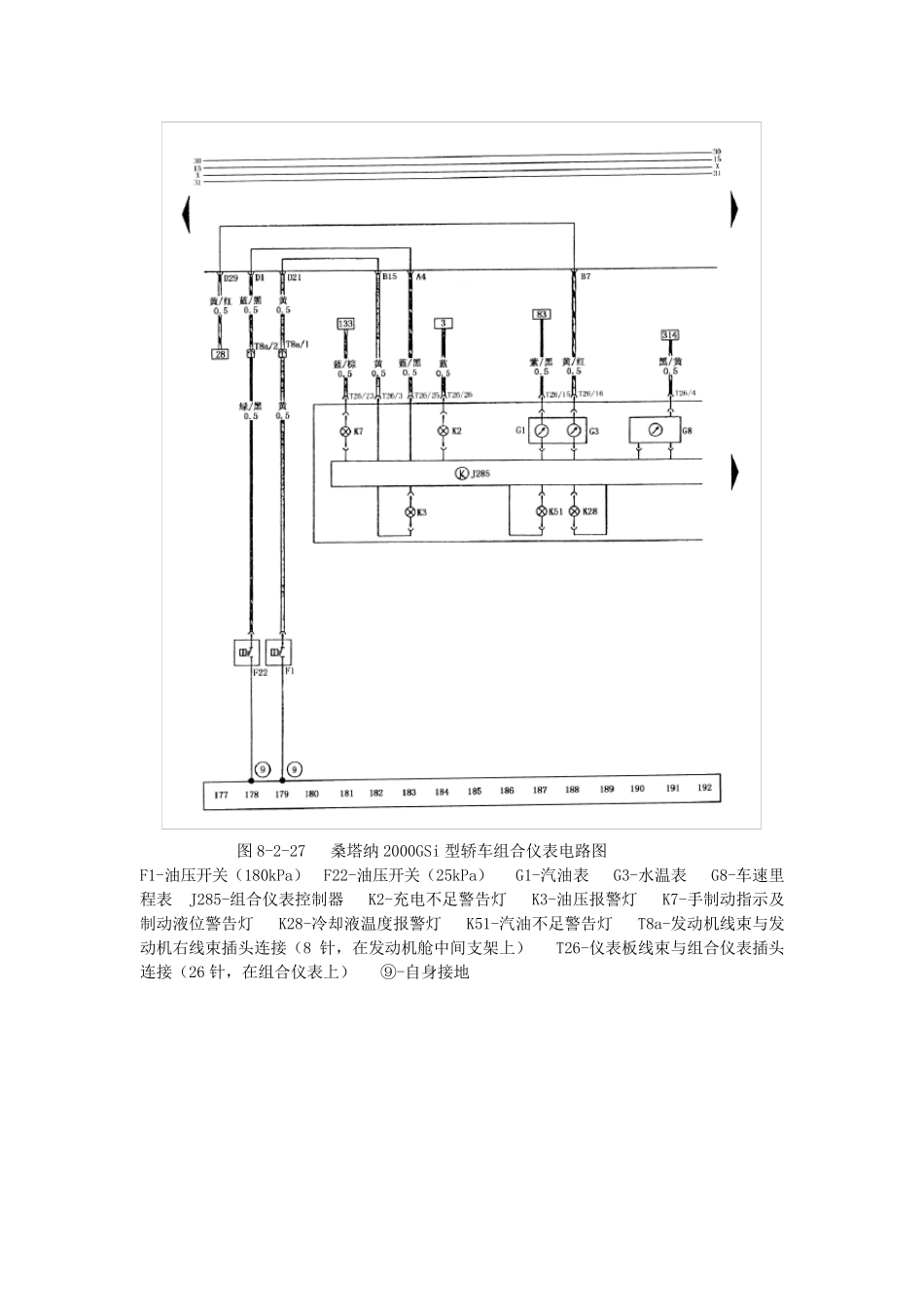

图8-2-25 桑塔纳2000GSi 型轿车空调继电器、空调A/C 开关、风速开关、 鼓风电机、散热风扇、室温开关、进风门电磁阀电路图 E9-风速开关 E30-空调A/C 开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C 开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝(不用空调时)(30A) S14-继电器保险丝(20A) S126-空调鼓风电机保险丝(30A)T1-空调鼓风电机线束与仪表板线束插头连接(1 针,在中央线路板后面) T2c-空调操纵线束与空调鼓风电机线束插头连接(2 针,在加速踏板上方) T2d-空调操纵线束与空调鼓风电机线束插头连接(2 针,在加速踏板上方) T2e-仪表板开关线束与空调操纵线束插头连接(2 针,在空调操纵面板后面) T2f-发动机线束与空调操纵线束插头连接(2 针,在中央线路板后面)T3f-空调操纵线束与发动机线束插头连接(3 针,在中央线路板后面) T29-仪表板线束与仪表板开关线束插头连接(29 针,在组合仪表下方) V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 -接地连接线(在发动机线束内) ①-接地连接线(在发动机控制单元旁车身上) -连接线(在前大灯线束内) -接地连接线(在前大灯线束内) 图8-2-26 桑塔纳2000GSi 型轿车散热器风扇控制器、压缩机切断继电器、 冷量开关、组合开关、空调水温控制开关电路图 E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝(高速档使用空调时)(30A) S108-散热器风扇保险丝(低速档使用空调时)(20A) T2g-发动机线束与前大灯线束插头连接(2针,在中央线路板后面) T3f-空调操纵线束与发动机线束插头连接(3 针,在中央线路板后面) T4-前大灯线束与散热器风扇控制器插头连接(4 针,在散热器风扇控制器上) T8a-发动机线束与发动机右线束插头连接(8 针,在发动机舱中间支架上) T10-前大灯线束与散热器风扇控制器插头连接(10 针,在散热器风扇控制器上) -连接线(在前大灯线束内) -正极连接线(在前大灯线束内) -连接线(在前大灯线束内) 图8-2-27 桑塔纳2000GSi 型轿车组合仪表电路图 F1-油压开关(180kPa) F22-油压开关(25kPa) G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警...
