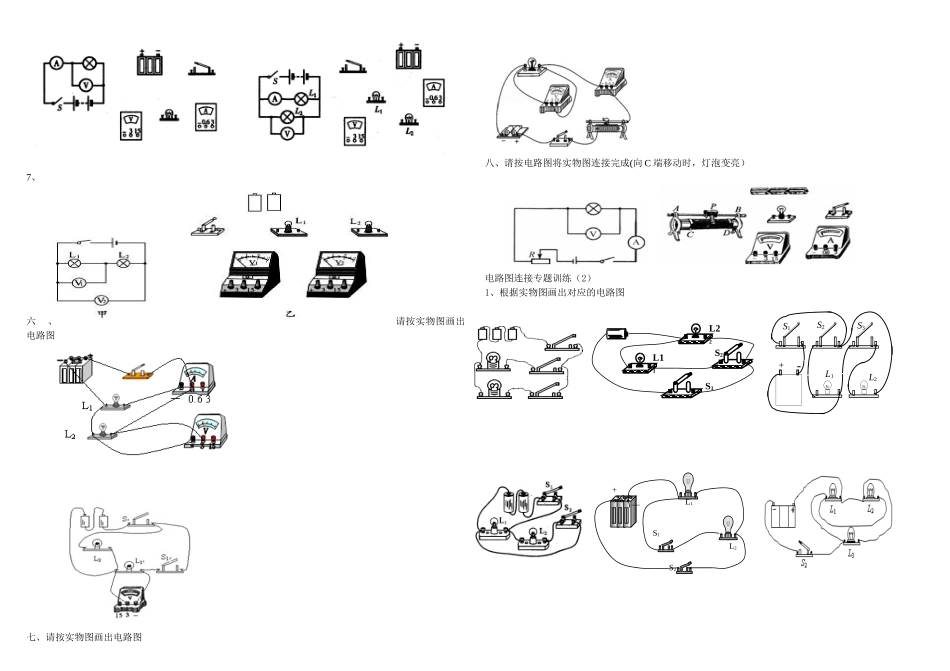

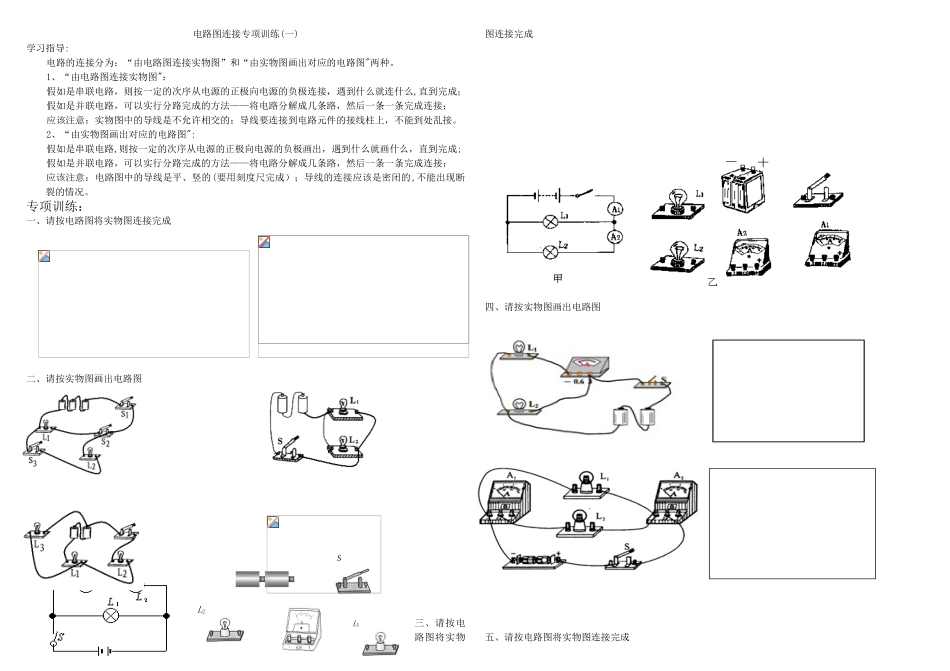

L1L2S电路图连接专项训练(一)学习指导:电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图"两种。1、“由电路图连接实物图"：假如是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么,直到完成；假如是并联电路，可以实行分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。2、“由实物图画出对应的电路图":假如是串联电路,则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成;假如是并联电路，可以实行分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：电路图中的导线是平、竖的(要用刻度尺完成）；导线的连接应该是密闭的,不能出现断裂的情况。专项训练：一、请按电路图将实物图连接完成二、请按实物图画出电路图三、请按电路图将实物图连接完成四、请按实物图画出电路图五、请按电路图将实物图连接完成L11L22S1S2-+S3S2S1L2L1+—L1L2S2S17、六、请按实物图画出电路图七、请按实物图画出电路图八、请按电路图将实物图连接完成(向 C 端移动时，灯泡变亮）电路图连接专题训练（2） 1、根据实物图画出对应的电路图V1V22、根据电路图连接实物图，连接导线不能交叉4。根据下图电路图，连接实物图。画出下列情况的等效电路图：1、只闭合 S1 2、只闭合 S2 3、只闭合 S3 4、闭合 S2、S3,断开 S1 5、闭合 S1、S3，断开 S2 6、闭合 S1、S2，断开 S3画出下列情况的等效电路图：1、只闭合 S1 2、断开 S1、S2， 3、闭合 S1、S2，画出下列情况的等效电路图:1、断开S1、S2， 2、只闭合S1 3、闭合S1、S2,画出下列情况的等效电路图:1、只闭合S1 2、闭合S2、S4， 3、闭合S3、S4 4、闭合S2、S3、S4
