桥、门式起重机检验标准

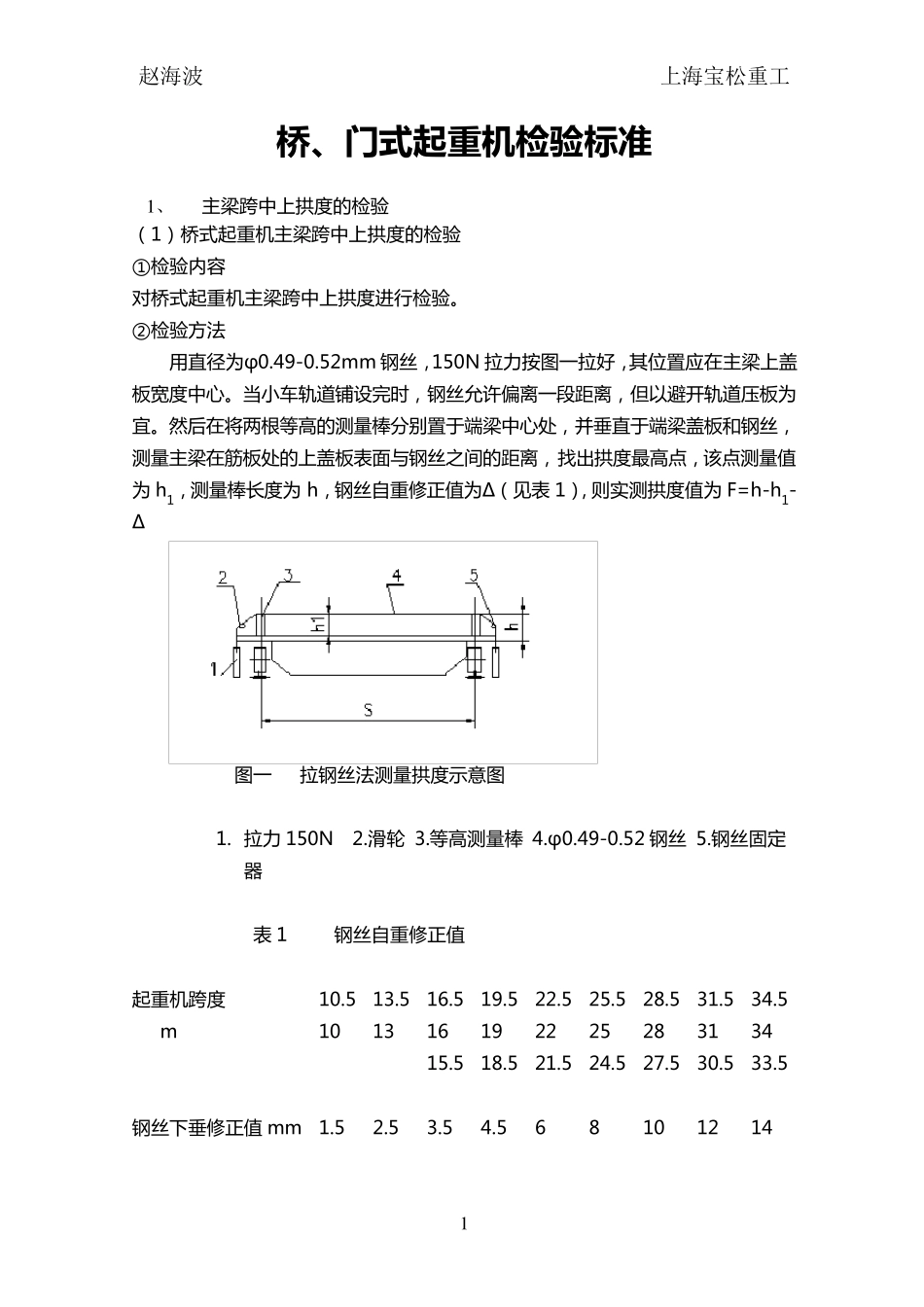

赵海波 上海宝松重工 1 桥 、门式起重机检验标准 1 、 主 梁 跨 中 上 拱 度 的 检 验 （ 1） 桥 式 起 重 机 主 梁 跨 中 上 拱 度 的 检 验 ①检 验 内 容 对 桥 式 起 重 机 主 梁 跨 中 上 拱 度 进 行 检 验 。 ② 检 验 方 法 用 直 径 为 φ0.49-0.52mm 钢 丝 ， 150N 拉 力 按 图 一 拉 好 ， 其 位 置 应 在 主 梁 上 盖板 宽 度 中 心 。 当 小 车 轨 道 铺 设 完 时 ， 钢 丝 允 许 偏 离 一 段 距 离 ， 但 以 避 开 轨 道 压 板 为宜 。 然 后 在 将 两 根 等 高 的 测 量 棒 分 别 置 于 端 梁 中 心 处 ， 并 垂 直 于 端 梁 盖 板 和 钢 丝 ，测 量 主 梁 在 筋 板 处 的 上 盖 板 表 面 与 钢 丝 之 间 的 距 离 ， 找 出 拱 度 最 高 点 ， 该 点 测 量 值为 h1， 测 量 棒 长 度 为h， 钢 丝 自 重 修 正 值 为 Δ（ 见 表 1）， 则 实 测 拱 度 值 为 F=h-h1-Δ 图 一 拉 钢 丝 法 测 量 拱 度 示 意 图 1. 拉 力 150N 2.滑 轮 3.等 高 测 量 棒 4.φ0.49-0.52 钢 丝 5.钢 丝 固 定器 表 1 钢 丝 自 重 修 正 值 起 重 机 跨 度 m 10.5 10 13.5 13 16.5 16 15.5 19.5 19 18.5 22.5 22 21.5 25.5 25 24.5 28.5 28 27.5 31.5 31 30.5 34.5 34 33.5 钢 丝 下 垂 修 正 值 mm 1.5 2.5 3.5 4.5 6 8 10 12 14 赵海波 上海宝松重工 2 此外，检测上拱度还可采用水准仪或激光直线仪。水准仪法测量仪器本身精度高，可做到用一种仪器，同一放置位置测量多项指标，如大、小车轨道高低差、拱翘度等。特别是对单梁起重机（在用）用其他方法不能测量，只能用水准仪测量。其缺点是测量时有盲区，受支架振动影响大。 激光直线仪一般由激光器、望远镜、支座、高度位移传感器等组成。其工作原理是把激光发射管的单色激光束射入望远镜内，经缩小发散角聚焦后，发射到接受靶（传感器）上。测量时，将光靶置于被测位置，由位移传感器的触头跟踪激光光点，将测量信号经应变仪输入光标示波 器记 录 ，或输入微 机分 析 计 算 ，打 印 出 测量数 据 并绘 制 测量曲 线。 使 用这 种仪器，可以 测量...
