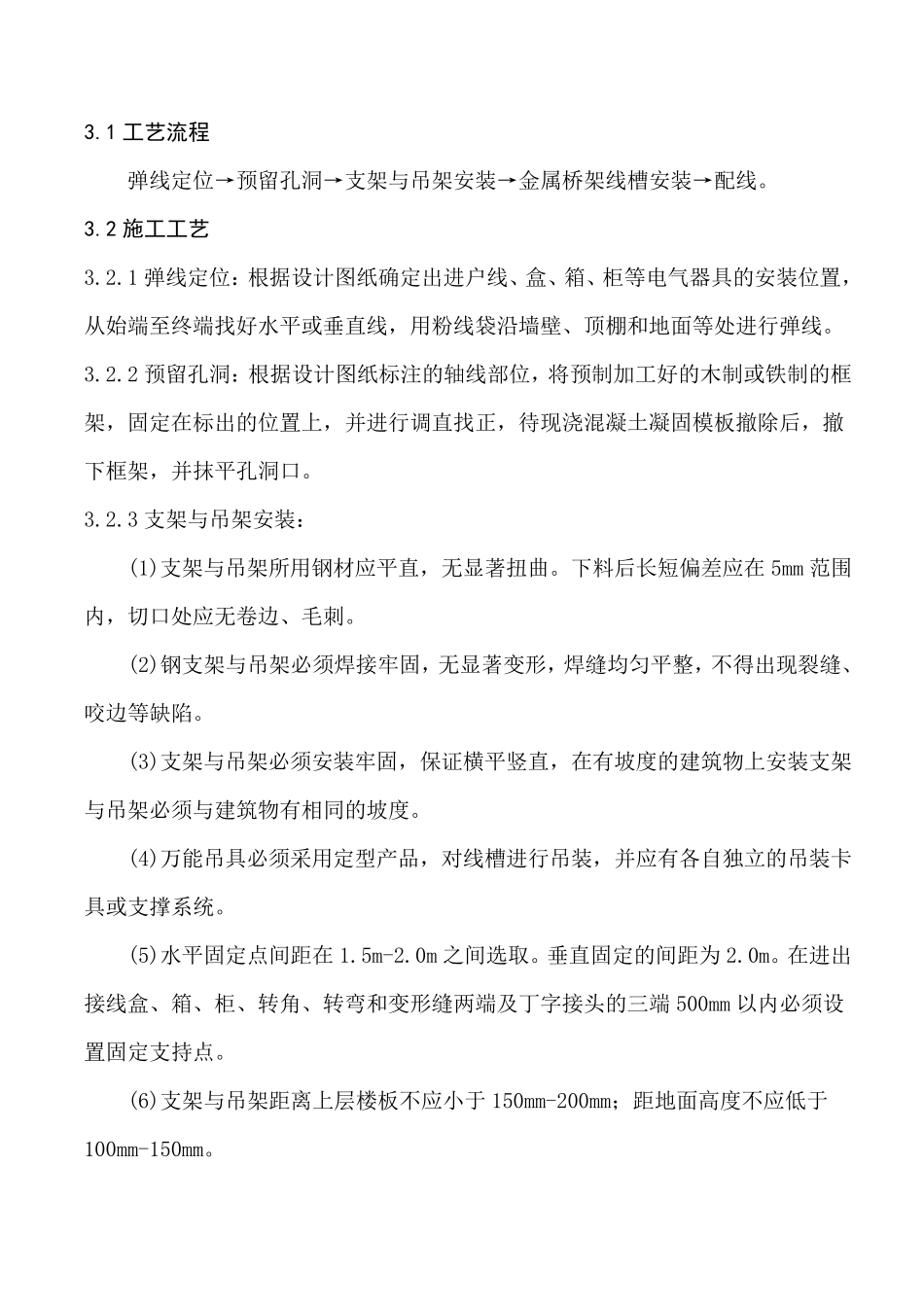

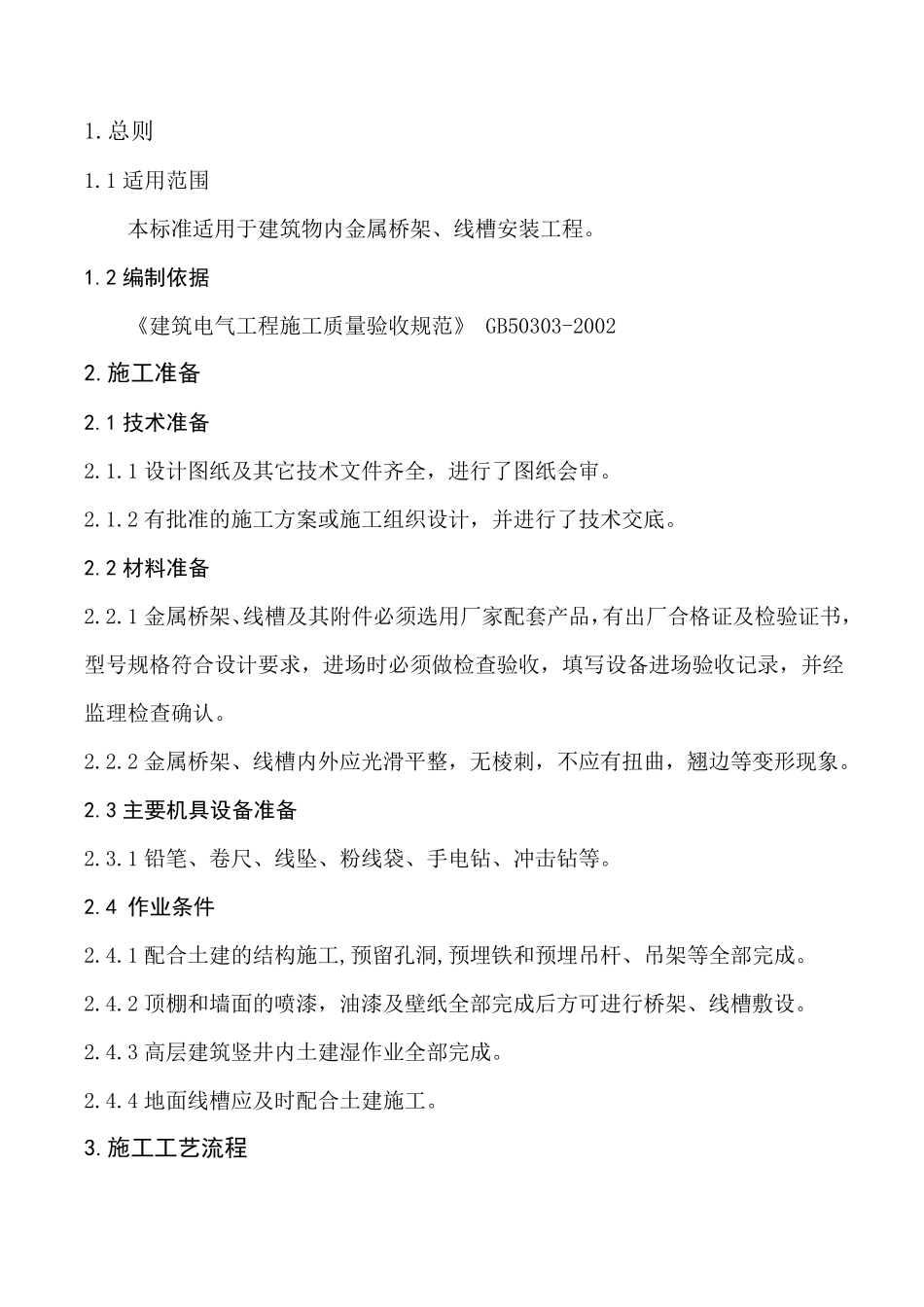

1.总则1.1 适用范围 本标准适用于建筑物内金属桥架、线槽安装工程。 1.2 编制依据 《建筑电气工程施工质量验收规范》 GB50303-2002 2.施工准备 2.1 技术准备 2.1.1 设计图纸及其它技术文件齐全，进行了图纸会审。 2.1.2 有批准的施工方案或施工组织设计，并进行了技术交底。 2.2 材料准备 2.2.1 金属桥架、线槽及其附件必须选用厂家配套产品，有出厂合格证及检验证书，型号规格符合设计要求，进场时必须做检查验收，填写设备进场验收记录，并经监理检查确认。 2.2.2 金属桥架、线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。 2.3 主要机具设备准备 2.3.1 铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等。 2.4 作业条件 2.4.1 配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。 2.4.2 顶棚和墙面的喷漆，油漆及壁纸全部完成后方可进行桥架、线槽敷设。 2.4.3 高层建筑竖井 内土建湿 作 业 全部完成。 2.4.4 地 面线槽应及时配合土建施工。 3.施工工艺流程 3.1 工艺流程 弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。 3.2 施工工艺 3.2.1 弹线定位：根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处进行弹线。 3.2.2 预留孔洞：根据设计图纸标注的轴线部位，将预制加工好的木制或铁制的框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口。 3.2.3 支架与吊架安装： (1)支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在 5mm 范围内，切口处应无卷边、毛刺。 (2)钢支架与吊架必须焊接牢固，无显著变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。 (3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。 (4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独 立 的吊装卡具或支撑 系 统 。 (5)水平固定点 间 距 在 1.5m-2.0m 之 间 选 取 。垂直固定的间 距 为 2.0m。在进出接线盒、箱、柜、转 角 、转 弯 和变形缝两 端及 丁 字 接头 的三 端 500mm 以 内必须设置固定支持 点 。 (6)支架与吊架距 离 上层 楼 板不应小 于 150mm-200mm； 距 地面高 度不应低 于100mm-150mm。 (7)严禁用木砖固定支架与吊架...
