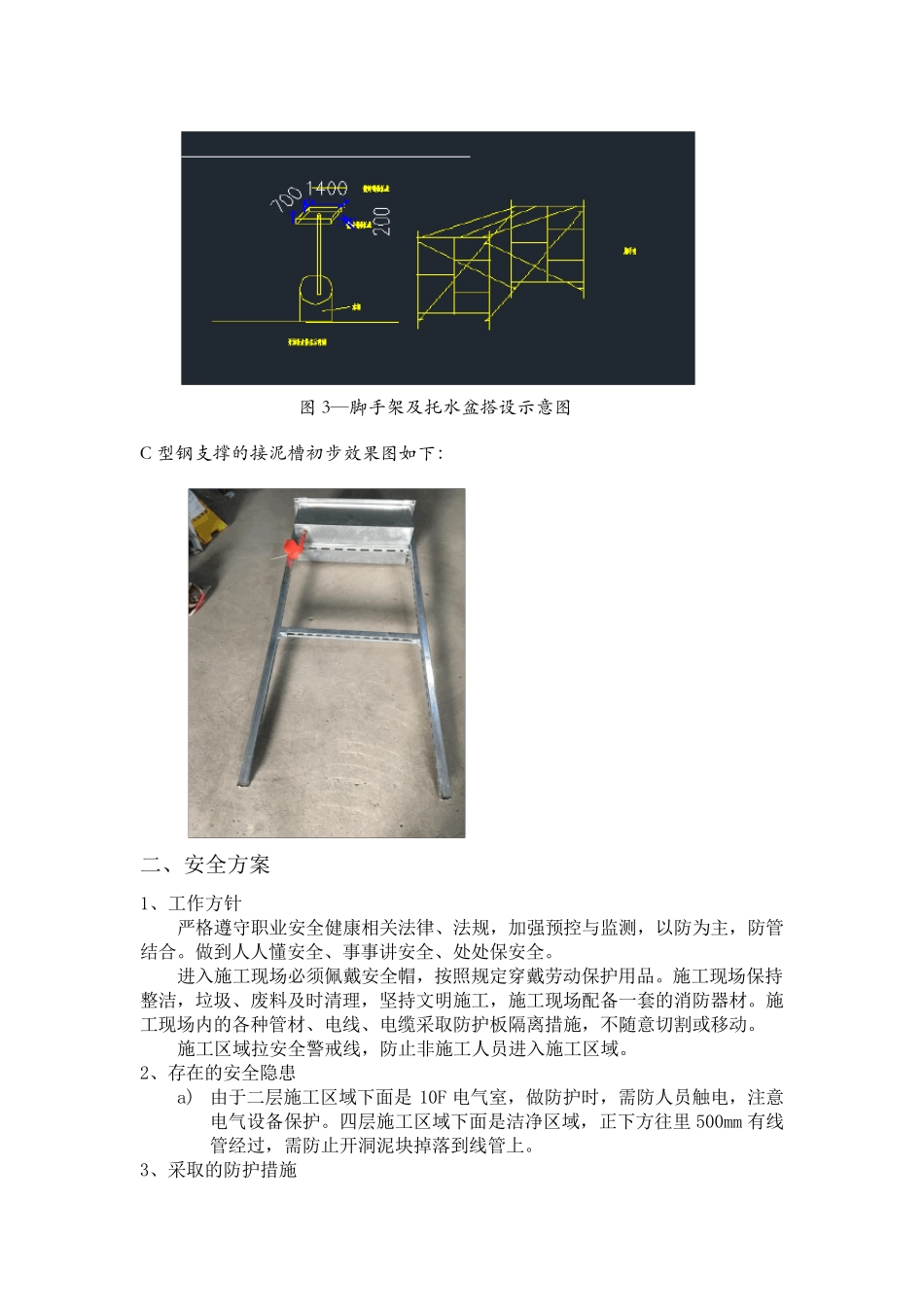

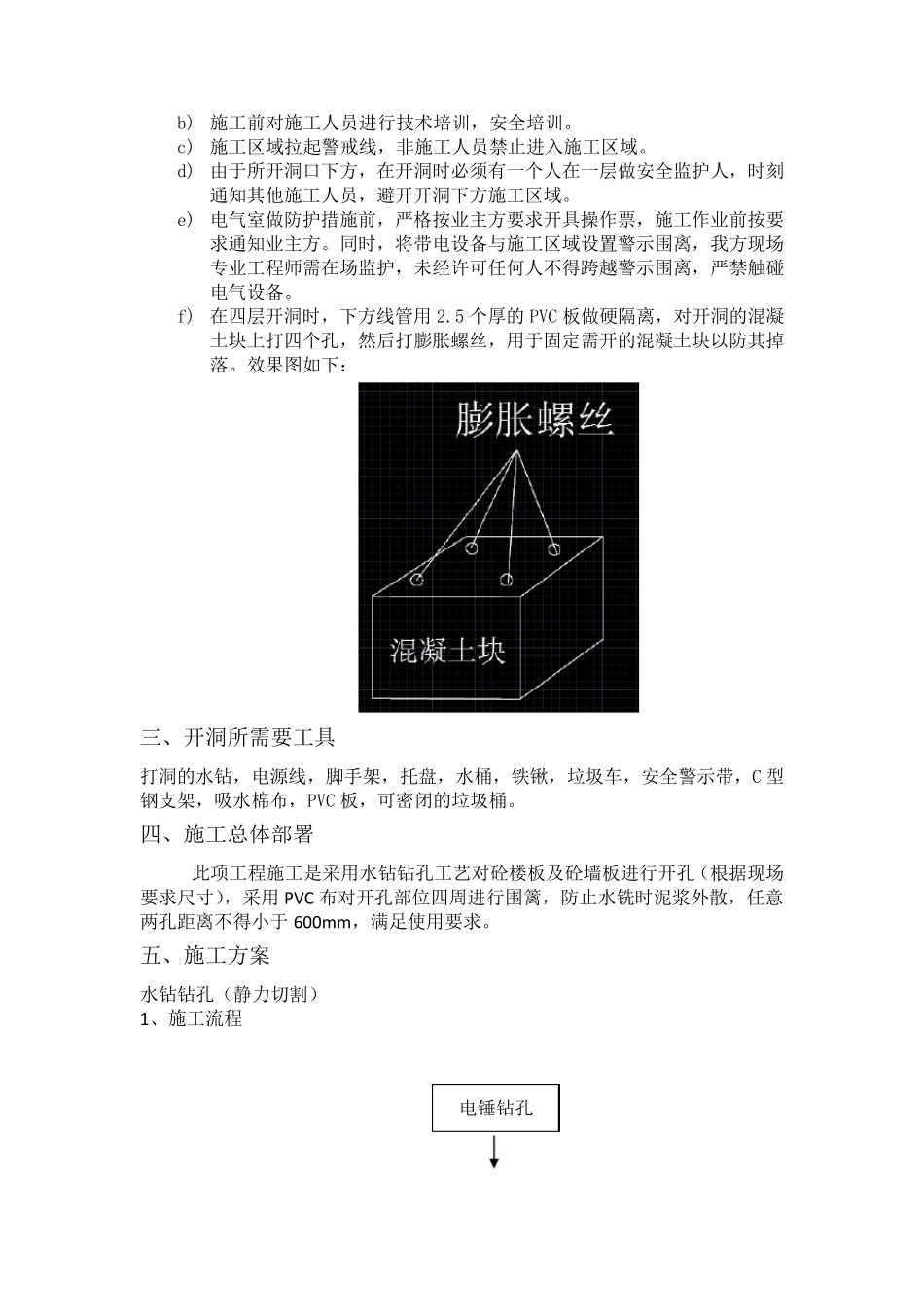

中 低 压 桥 架 洞 开 洞 方 案 根 据 华 虹 三 厂 中 低 压 变 /配 电 工 程 建 设 要 求 ，在 FAB 栋 四 层 至 三 层 将 安 装 一趟 桥 架 ，敷 设 至 FAB 栋 三 层4 台 I-LINE 盘 的 电 缆 。 为 满 足 桥 架 安 装 需 要 ， 将 在 FAB栋 四 层 与 三 层 间 的 楼 板 上 开 一700mm*150mm 的 桥 架 洞 ， 开 栋 位 置 位 于f20/s14轴 附 近 。 根 据 原 设 计 ， FAB 栋 二 层20F 电 气 室 至 一 层F 区 新 增UPS 间 需 开 三 个900*150 桥 架 孔 ， 用 于 敷 设 UPS 进 线 及 馈 线 的 电 缆 。 为 保 证 桥 架 孔 施 工 安 全 ， 提高 施 工 效 率 ， 特 编 制 此 方 案 ， 后 期 施 工 事 项 将 按 此 方 案 指 导 进 行 。 一 、 施 工 作 业 位 置 FAB 栋 四 层 开 洞 位 置 在f20/S14 轴 附 近 ，FAB 栋 二 层 开 洞 位 置 在 FAB 二 层 20F电 气 室 f9/17 轴 附 近 ， 开 洞 位 置 图 如 下 ： 二 、 下 面 桥 架 和 地 面 保 护 二 、 现 场 情 况 勘 查 及 作 业 防 护 措 施 1、 根 据 设 计 图 纸 ， 再 经 过 我 方 技 术 员 对 将 所 开 洞 口 具 体 位 置 进 行 确 认 ， 二层 楼 板 洞 下 方 是 电 气 室 无 设 备 区 域，四 层 所 开 洞 口 正下 面 往里500mm 处有线 管经过 所 以要 考虑线 管保 护 措 施 。 2、 现 场 的 洞 口 我 方 采用 水钻在 地 面 上 开 洞 ， 由于 水钻开 洞 需 要 带水作 业 ，所 以要 考虑洞 口 下 面 的 相关防 水保 护 。 ①对 于 二 层 洞 口 ， 我 方 考虑在 所 开 洞 口 下 面 先搭脚手架 ， 把脚手架 搭到所 开洞 口 下 面 ， 然后 用 镀锌钢板 加工 的 防 水托盘 顶到所 开 洞 口 的 楼 板 下 面 ， 这样做的好处是 避免开 洞 时所 用 的 水流到桥 架 里和 地 面 上 。 因为 托盘 下 面 开 一 个 洞 装1个 40 的 短管， 短管上 装 软管接到地 面 。 地 面 上 放一 个 水桶把软管放到水桶里，这样开 洞 的 水和 垃圾流到托盘 里，...
