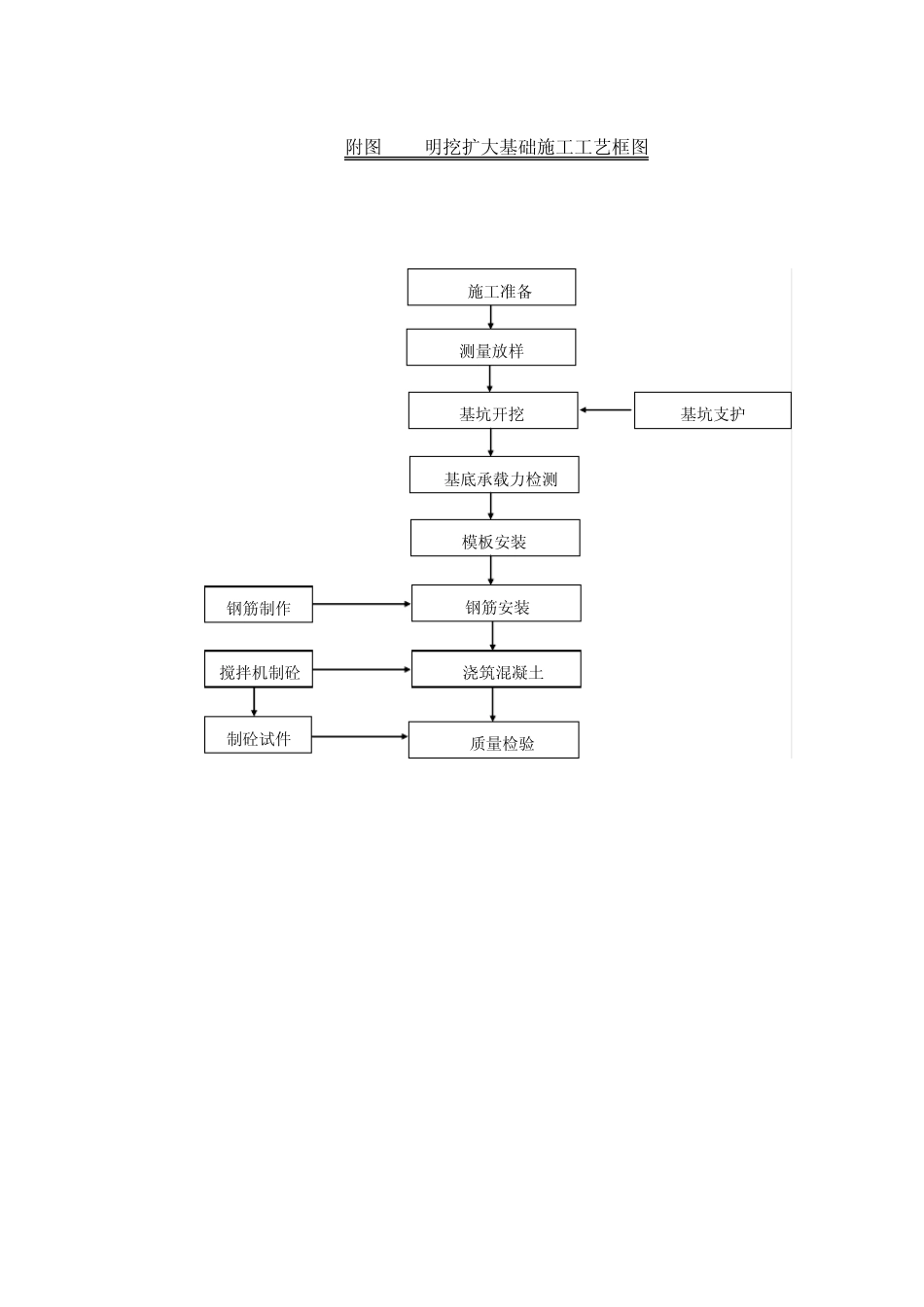

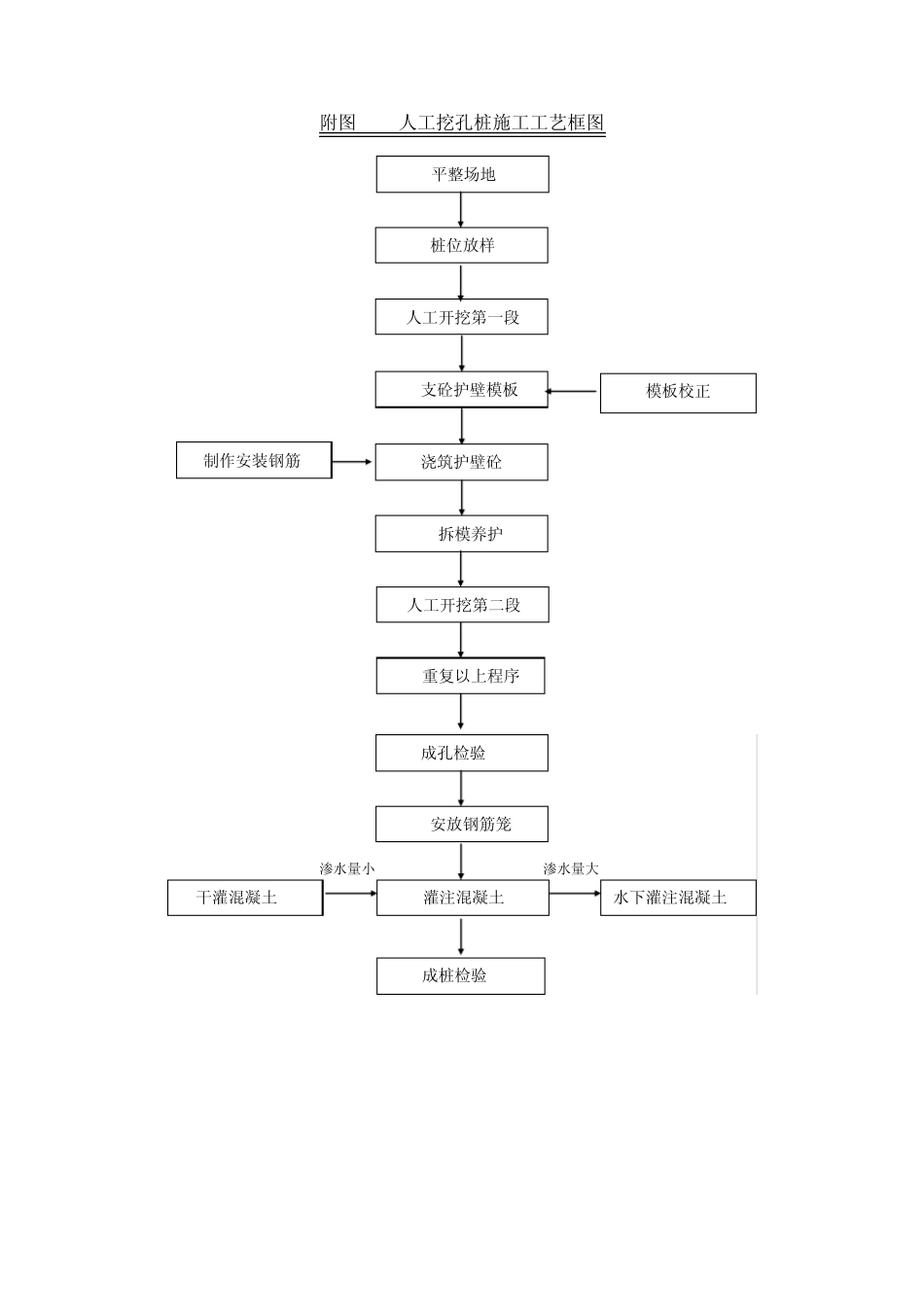

附图3-1 钻孔灌注桩施工工艺框图 平整场地 桩位放样 埋设护筒 钻机就位 钻 进 现场检查 制作护筒 钻孔记录 清 孔 成孔检查 钢筋笼制作 安设钢筋笼 密封试验 安设导管 导管制作 砼运输 灌注水下砼 灌注记录 拔除护筒 钻机移位 破桩头 桩 检 砼拌制 试块制作 试块检测 附图3-2 人工挖孔桩施工工艺框图 桩位放样 人工开挖第一段 支砼护壁模板 浇筑护壁砼 拆模养护 人工开挖第二段 重复以上程序 制作安装钢筋 模板校正 平整场地 成孔检验 安放钢筋笼 灌注混凝土 成桩检验 干灌混凝土 水下灌注混凝土 渗水量小 渗水量大 附图3-3 明挖扩大基础施工工艺框图 基坑开挖 施工准备 测量放样 基底承载力检测 模板安装 钢筋安装 浇筑混凝土 制砼试件 搅拌机制砼 基坑支护 钢筋制作 质量检验 附图3--4承台施工工艺流程图 定位放线 基坑土方开挖 素混凝土垫层 钢筋绑扎 模板安装 灌注混凝土 成型养护 拆 模 检查、验收 拌合混凝土 钢筋加工成型 质量检查 质量检查 回填土方 制作混凝土试块 附图3-5 柱式桥墩施工工艺框图 钢筋加工 测量放样 钢筋绑扎 支模板 浇注砼 养 生 拆 模 钢筋认可 工程师检查 Y N 交 验 砼拌合、运输 原材料认可 砼配合比设计 工程师检查 Y N 试 压 试块制作 模板加工 附图3-6 桥台施工工艺框图 附图3-7系梁施工工艺流程图 测 量 放 线 安装模板 浇筑砼 养护 拆模 砼拌制、运输 制作试块 工程师检查验收 基 础 开 挖 交 验 试压评定 钢筋加工 监理验收 检查验收 砼配比设计 监理验收 检查验收 钢筋安装 模板安装 混凝土浇筑 养 护 定位放线 基坑开挖 基底平整及垫层施工 回填土方 附图3-8 盖梁、台帽施工工艺框图 钢筋加工 测量放线 架设支架 铺支底模板 钢筋绑扎 支侧模板 浇注砼 养 生 拆模板、支架 模板加工 工程师检测 Y N 交 验 砼拌合、运输 原材料认可 砼配合比设计 工程师检测 Y N 钢筋认可 附图3-9 预制空心板吊装施工工艺框图 预 制 空 心 板 平板车运输空心板 汽车吊吊装就位 设置保险垛（支承）和横向连接 钢筋纵向搭接，大梁整体化 桥头平整场地 龙门架场内起吊空心板 放样支座安装 附图3-10 架桥机安装空心板梁施工流程 起吊预制梁纵移1 、2 # 平车 预制梁纵移 预制梁就位 架桥机复位 预制梁运至架桥机下 下一片梁体架...
