桥梁内业资料表格组成目录

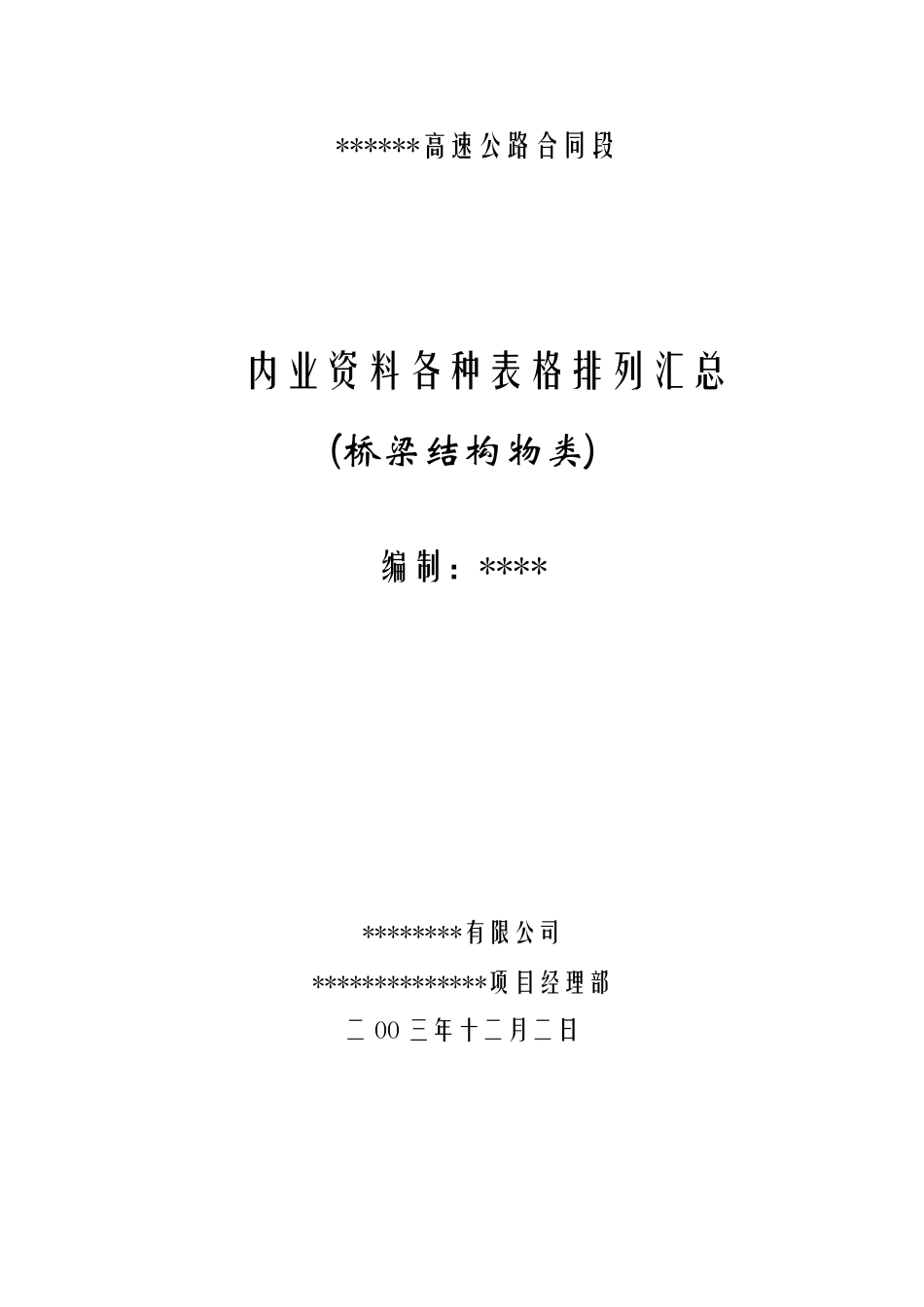

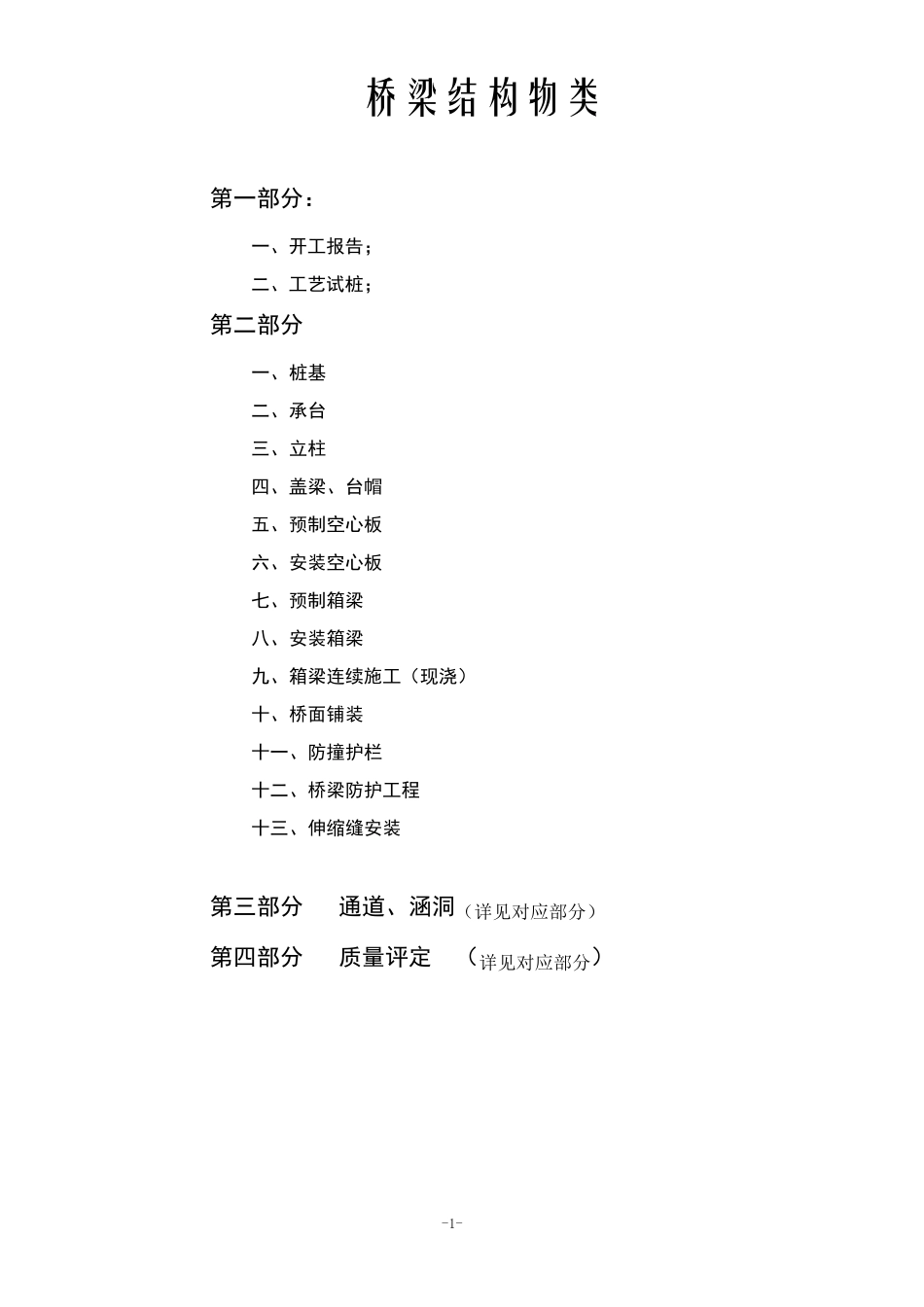

******高速公路合同段 内业资料各种表格排列汇总 (桥 梁 结 构 物 类 ) 编制：**** ********有限公司 **************项目经理部 二OO 三年十二月二日 -1- 桥梁结构物类 第一部分： 一、开工报告； 二、工艺试桩； 第二部分 一、桩基 二、承台 三、立柱 四、盖梁、台帽 五、预制空心板 六、安装空心板 七、预制箱梁 八、安装箱梁 九、箱梁连续施工（现浇） 十、桥面铺装 十一、防撞护栏 十二、桥梁防护工程 十三、伸缩缝安装 第三部分 通道、涵洞（详见对应部分） 第四部分 质量评定 （详见对应部分） -2- 一、 开工报告 第一、单位工程 ▲ 单位工程开工申请单A-Ⅰ-21 及附件 1、施工组织设计报审表 G-0-1 及附件 2、施工技术方案报审表 A-Ⅰ-1 及附件 3、施工放样报验单A-Ⅰ-4 及附件 4、建筑材料报验单A-Ⅰ-2 及附件 5、进场设备报验单A-Ⅰ-8 及附件进场设备一览表 6、月进度计划（横道图） 第二、分部工程 ▲ 分部工程开工申请单A-Ⅰ-21 及附件 1、施工组织设计报审表 G-0-1 及附件 2、施工技术方案报审表 A-Ⅰ-1 及附件 3、施工放样报验单A-Ⅰ-4 及附件 4、建筑材料报验单A-Ⅰ-2 及附件 5、进场设备报验单A-Ⅰ-8 及附件进场设备一览表 6、月进度计划（横道图） 7、标准试验报告及审批（例如：路基） 第三、分项工程 ▲ 分项工程开工申请单A-Ⅰ-21 及附件 1、工组织设计报审表 G-0-1 及附件 2、施工技术方案报审表 A-Ⅰ-1 及附件 3、施工放样报验单A-Ⅰ-4 及附件 4、建筑材料报验单A-Ⅰ-2 及附件 5、进场设备报验单A-Ⅰ-8 及附件进场设备一览表 6、月进度计划（横道图） 7、 标准试验报告及审批（例如：路基） ① 土标准击实报告审批； ② CBR 试验及审批； ③ EDTA 滴定标准曲线报告； ④ 剂量与灰土最大干密度； ⑤ 石灰剂量测定值与龄期关系曲线报告； ⑥ 混凝土配合比选定； ⑦ 二灰土试验资料； ⑧ 水泥稳定碎石试验资料等等。 -3- 二、工艺试桩 1、 试桩开工报告A-Ⅰ-21 及附件。 2、 钻孔过程资料与钻孔桩相同。 3、 试桩工艺总结报告及监理批复。 三、桩 基 钻孔前、中、后： 4、 钻孔桩开工报告A-Ⅰ-21 及附件。 5、 施工放样报验单 A-Ⅰ-4 及附件。 （▲ 钻孔前） 6、 护筒、桩位检查表 G-4-2。 附示意图、测量放样资料。 7、 高程测量记录表 D-80。 8、 中间检验申请单表 G-0-3。...
