桥梁垫石测量方案

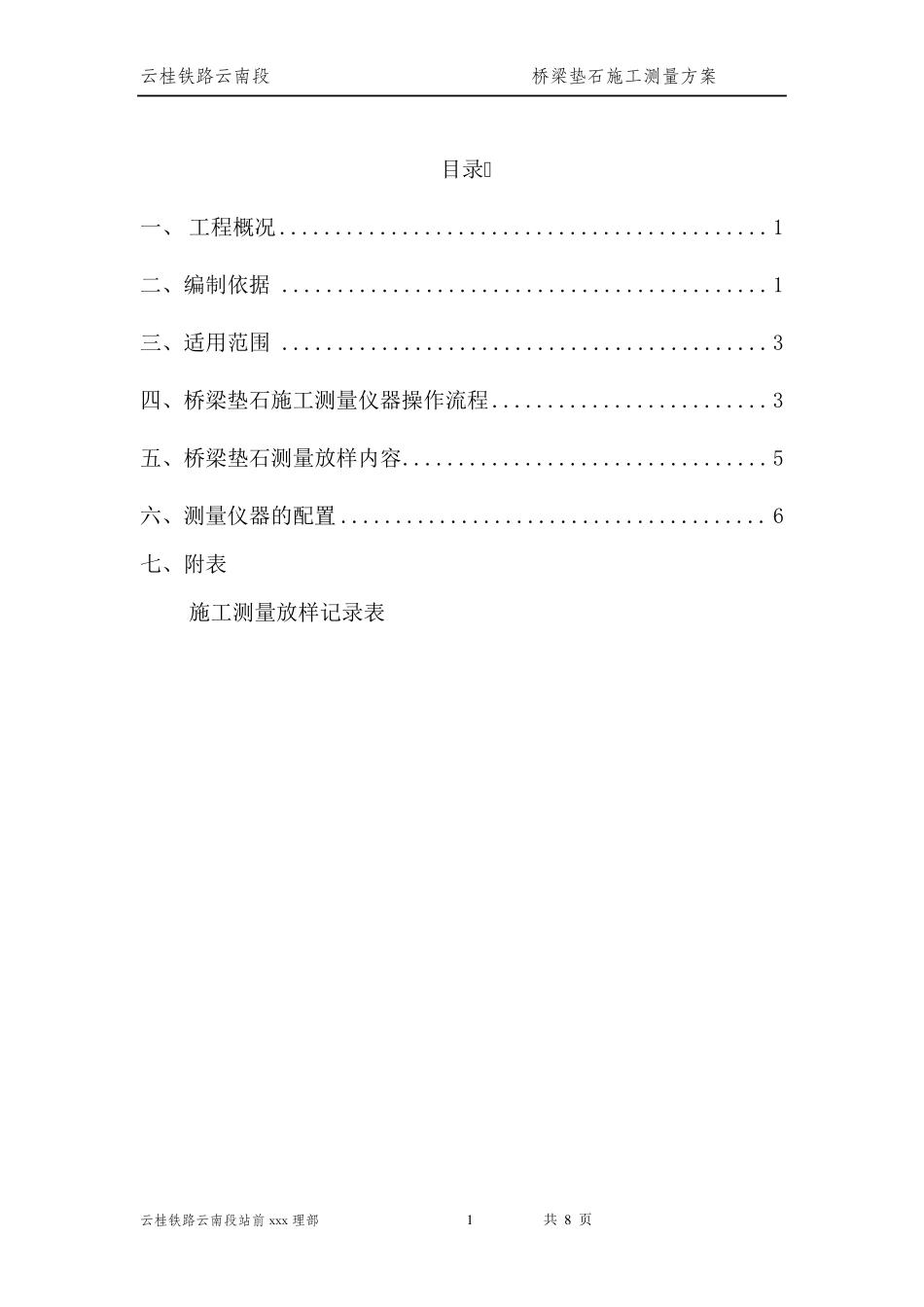

桥梁垫石测量方案_第1页
1/8
桥梁垫石测量方案_第2页
2/8

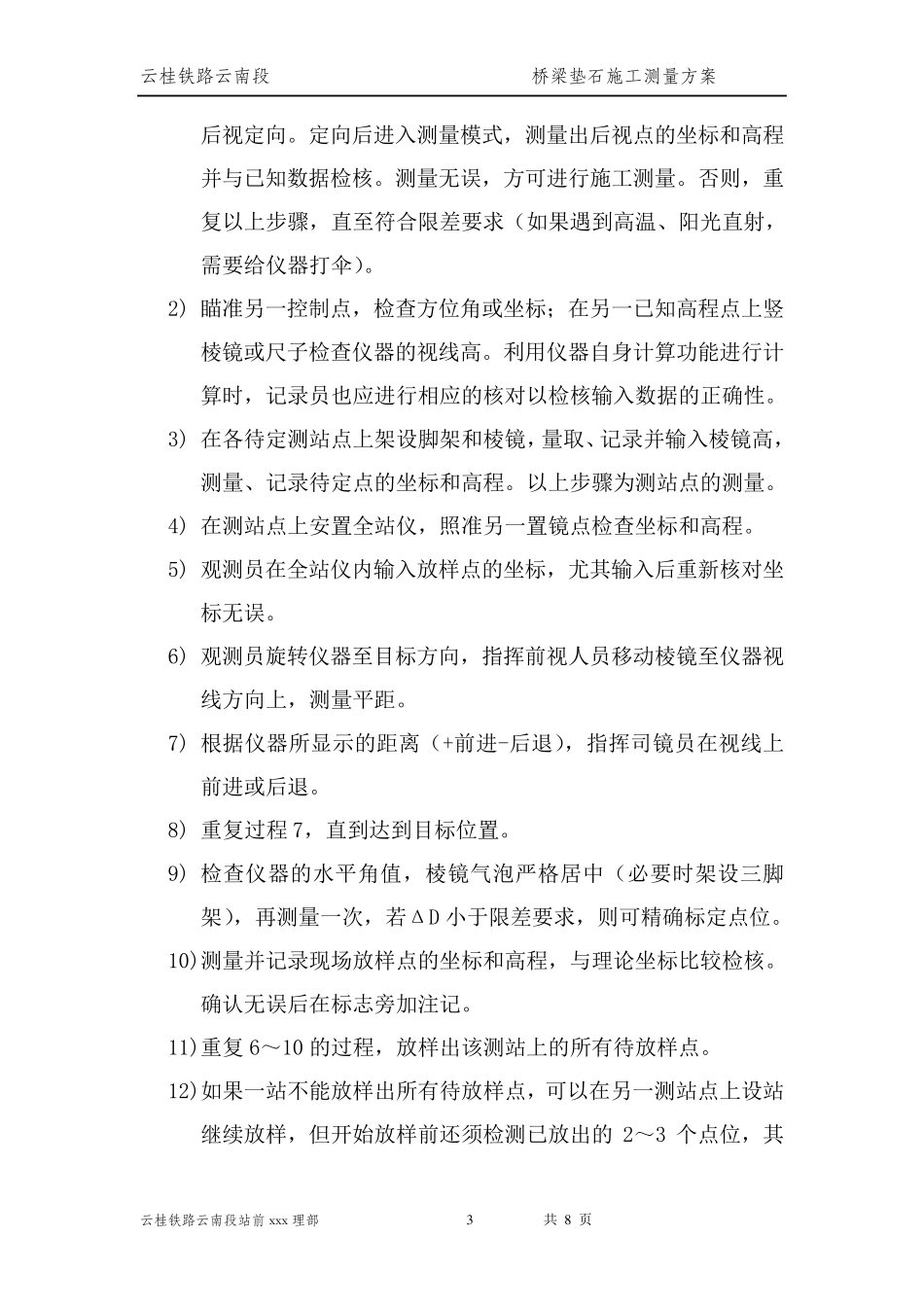

桥梁垫石测量方案_第3页
3/8
云 桂 铁 路 云 南 段 桥 梁 垫 石 施 工 测 量 方 案 云 桂 铁 路 云 南 段 站 前 xxx 理 部 1 共 8 页 目录 一、 工程概况 ............................................ 1 二、编制依据 ............................................ 1 三、适用范围 ............................................ 3 四、桥梁垫石施工测量仪器操作流程 ......................... 3 五、桥梁垫石测量放样内容 ................................. 5 六、测量仪器的配置 ....................................... 6 七、附表 施工测量放样记录表 云 桂 铁 路 云 南 段 桥 梁 垫 石 施 工 测 量 方 案 云 桂 铁 路 云 南 段 站 前 xxx 理 部 2 共 8 页 桥梁垫石施工测量方案 一、 工程概况 Xxx 二、编制依据 1. 《高速铁路工程测量规范》(TB 10601-2009) 2. 《铁路工程测量规范》(TB 10101—2009) 3. 《全球定位系统(GPS)测量规范》(GB/T 18314—2009) 4. 《国家三角测量规范》(GB/T 17942—2000) 5. 新建云桂铁路云桂线(云南段)站前七标段联络线精测网复测报 告 3. 新建云桂铁路(云南段)站前 xxx 桥梁设计施工图。 三、适用范围 适用于云桂铁路(云南段)站前 xxx 内所有桥梁的施工测量。 四、桥梁垫石施工测量仪器操作流程 桥梁工程主要采用 LaikaTS02 全站仪施测 平面控制方法 1. 全站仪极坐标法测量操作流程 1) 在控制点上架设全站仪并对中整平,初始化后检查仪器设置:气温、气压、棱镜常数;输入(调入)测站点的三维坐标,量取并输入仪器高,输入(调入)后视点坐标,照准后视点进行云 桂 铁 路 云 南 段 桥 梁 垫 石 施 工 测 量 方 案 云 桂 铁 路 云 南 段 站 前 xxx 理 部 3 共 8 页 后 视 定 向 。 定 向 后 进 入 测 量 模 式 , 测 量 出 后 视 点 的 坐 标 和 高 程并 与 已 知 数 据 检 核 。 测 量 无 误 , 方 可 进 行 施 工 测 量 。 否 则 , 重复 以 上 步 骤 , 直 至 符 合 限 差 要 求 ( 如 果 遇 到 高 温 、 阳 光 直 射 ,需 要 给 仪 器 打 伞 )。 2) 瞄 准 另 一 控 制 点 , 检 查 方 位 角 或 坐 标 ; 在 另 一 已 知 高 ...
