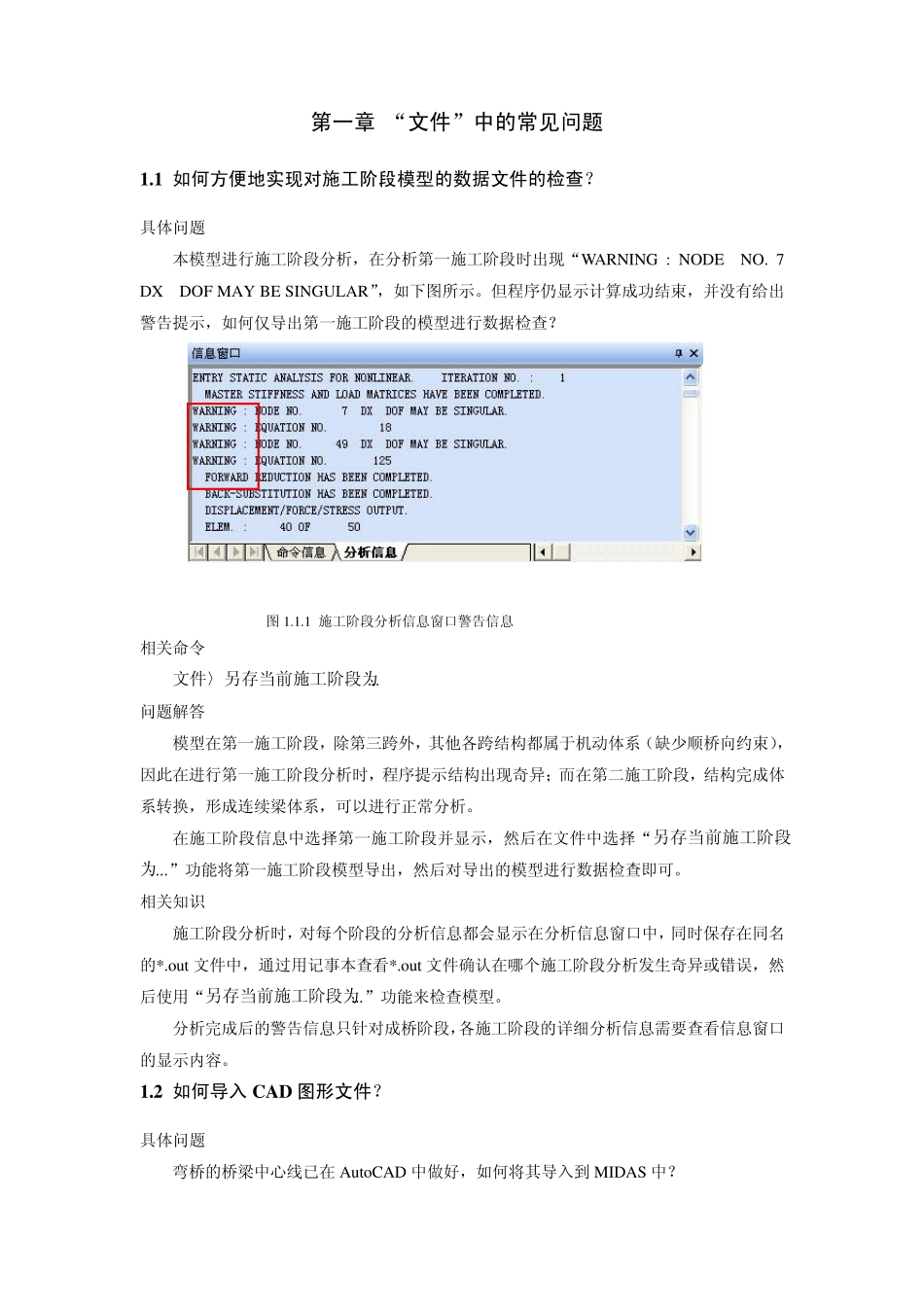

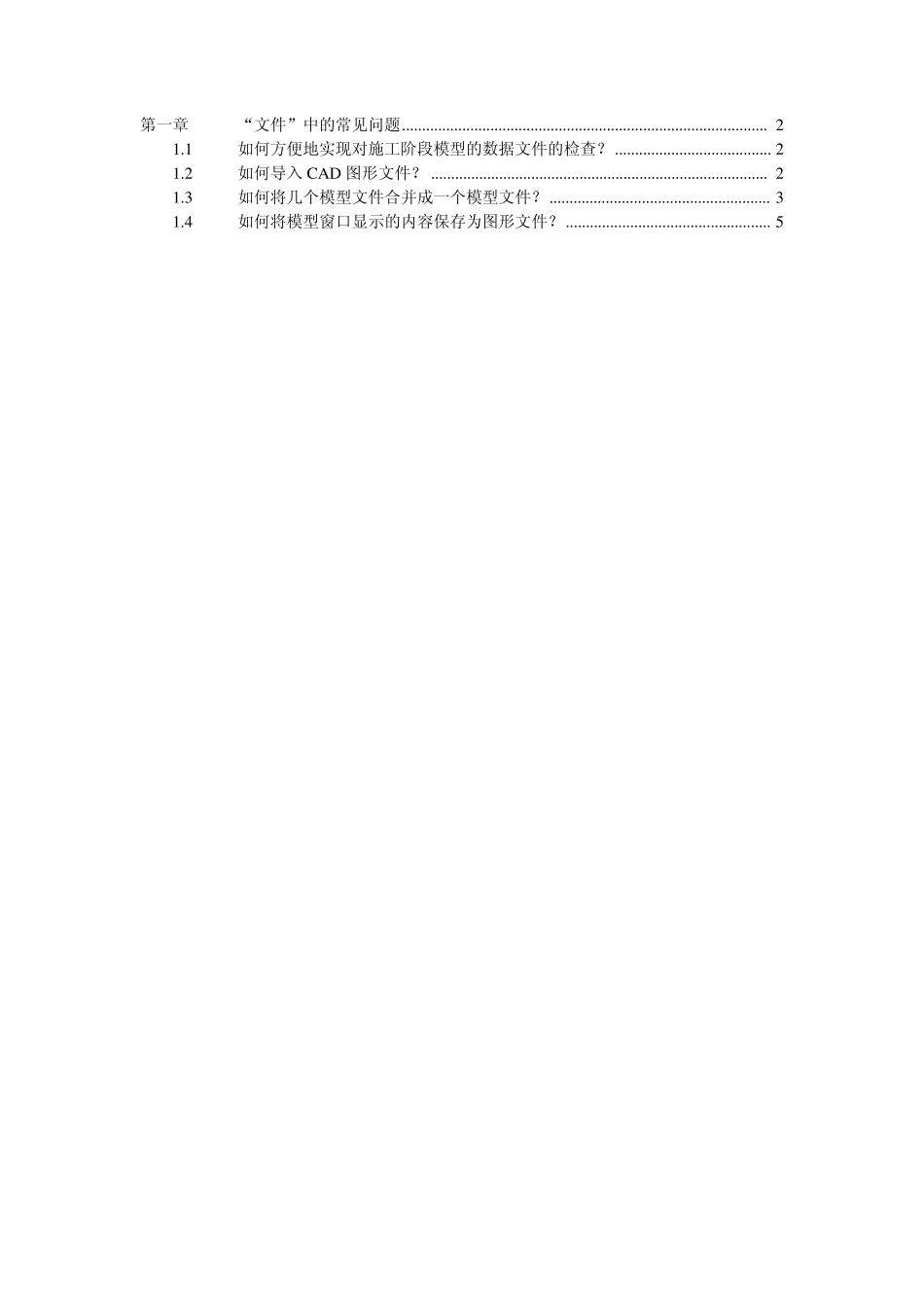

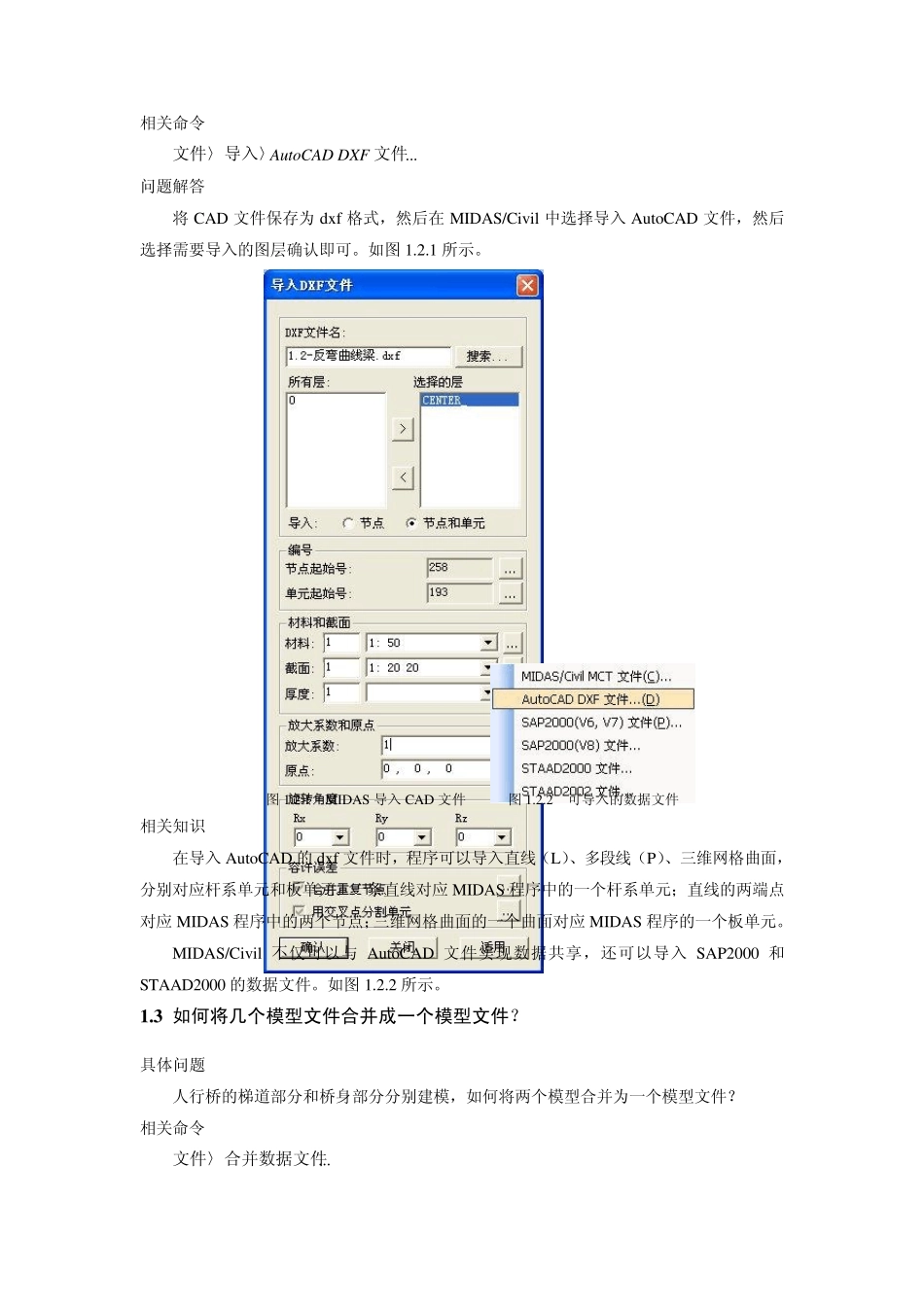

第一章 “文件”中的常见问题 ........................................................................................... 2 1.1 如何方便地实现对施工阶段模型的数据文件的检查？ ....................................... 2 1.2 如何导入 CAD 图形文件？ .................................................................................... 2 1.3 如何将几个模型文件合并成一个模型文件？ ....................................................... 3 1.4 如何将模型窗口显示的内容保存为图形文件？ ................................................... 5 第一章 “文件”中的常见问题 1.1 如何方便地实现对施工阶段模型的数据文件的检查？ 具体问题 本模型进行施工阶段分析，在分析第一施工阶段时出现“WARNING : NODE NO. 7 DX DOF MAY BE SINGULAR”，如下图所示。但程序仍显示计算成功结束，并没有给出警告提示，如何仅导出第一施工阶段的模型进行数据检查？ 图 1.1.1 施工阶段分析信息窗口警告信息 相关命令 文件〉另存当前施工阶段为... 问题解答 模型在第一施工阶段，除第三跨外，其他各跨结构都属于机动体系（缺少顺桥向约束），因此在进行第一施工阶段分析时，程序提示结构出现奇异；而在第二施工阶段，结构完成体系转换，形成连续梁体系，可以进行正常分析。 在施工阶段信息中选择第一施工阶段并显示，然后在文件中选择“另存当前施工阶段为...”功能将第一施工阶段模型导出，然后对导出的模型进行数据检查即可。 相关知识 施工阶段分析时，对每个阶段的分析信息都会显示在分析信息窗口中，同时保存在同名的*.ou t 文件中，通过用记事本查看*.ou t 文件确认在哪个施工阶段分析发生奇异或错误，然后使用“另存当前施工阶段为...”功能来检查模型。 分析完成后的警告信息只针对成桥阶段，各施工阶段的详细分析信息需要查看信息窗口的显示内容。 1.2 如何导入 C A D 图形文件？ 具体问题 弯桥的桥梁中心线已在Au toCAD 中做好，如何将其导入到 MIDAS 中？ 相关命令 文件〉导入〉Au toCAD DXF 文件... 问题解答 将CAD 文件保存为dx f 格式，然后在MIDAS/Civ il 中选择导入Au toCAD 文件，然后选择需要导入的图层确认即可。如图1.2.1 所示。 图1.2.1 MIDAS 导入CAD 文件 图1.2.2 可导入的数据文件 相关知识 在导入Au toCAD 的dx f ...
