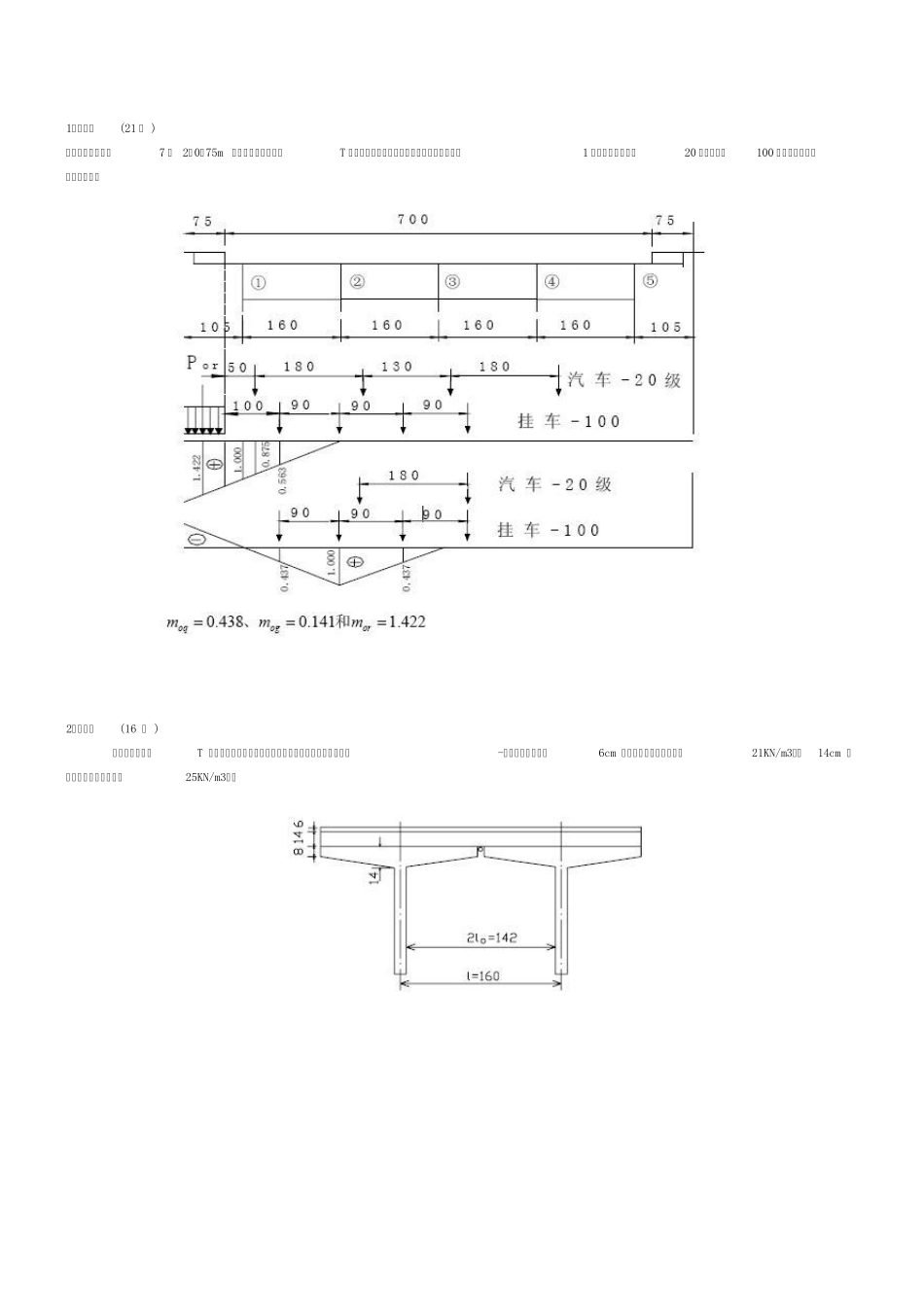

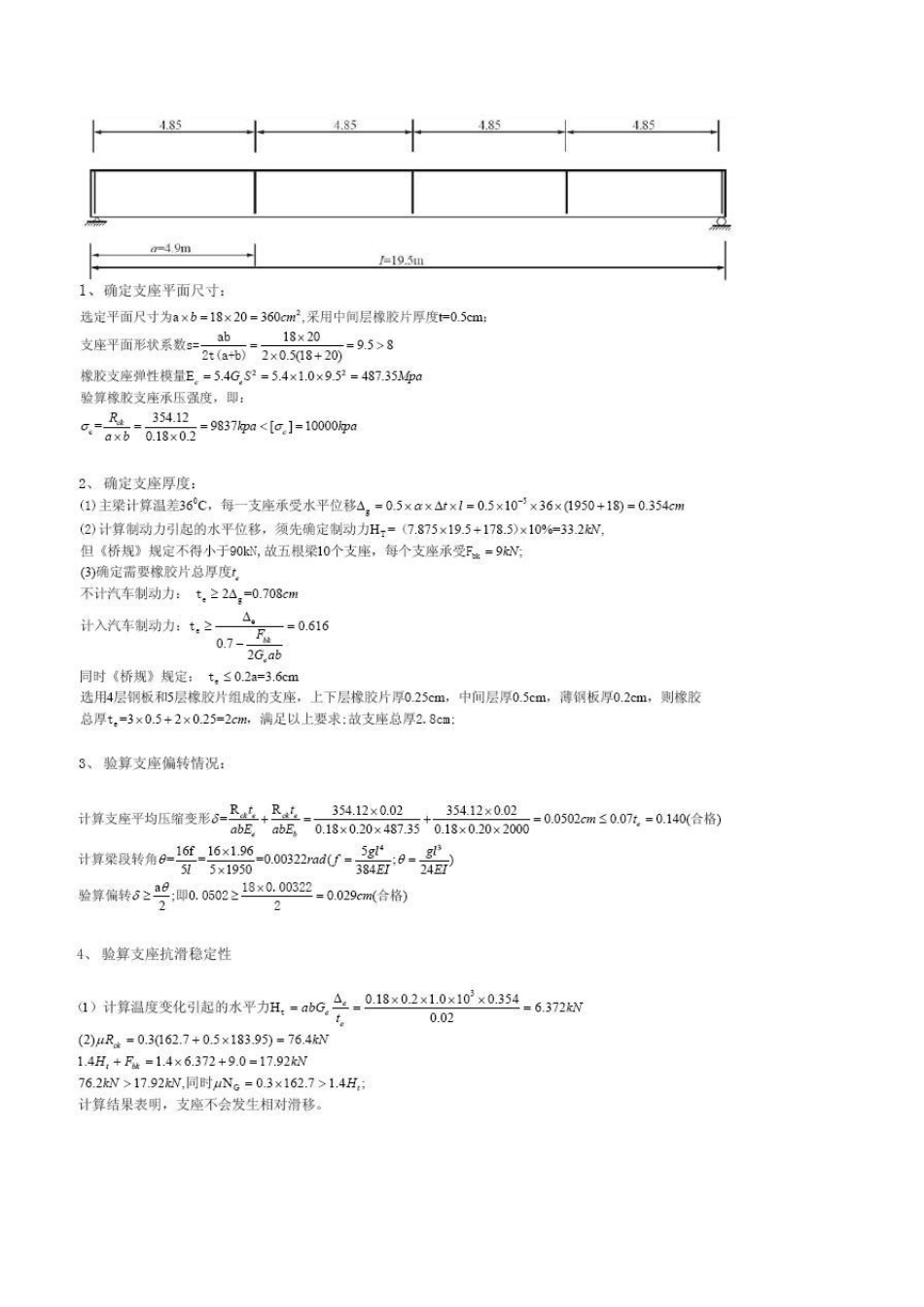

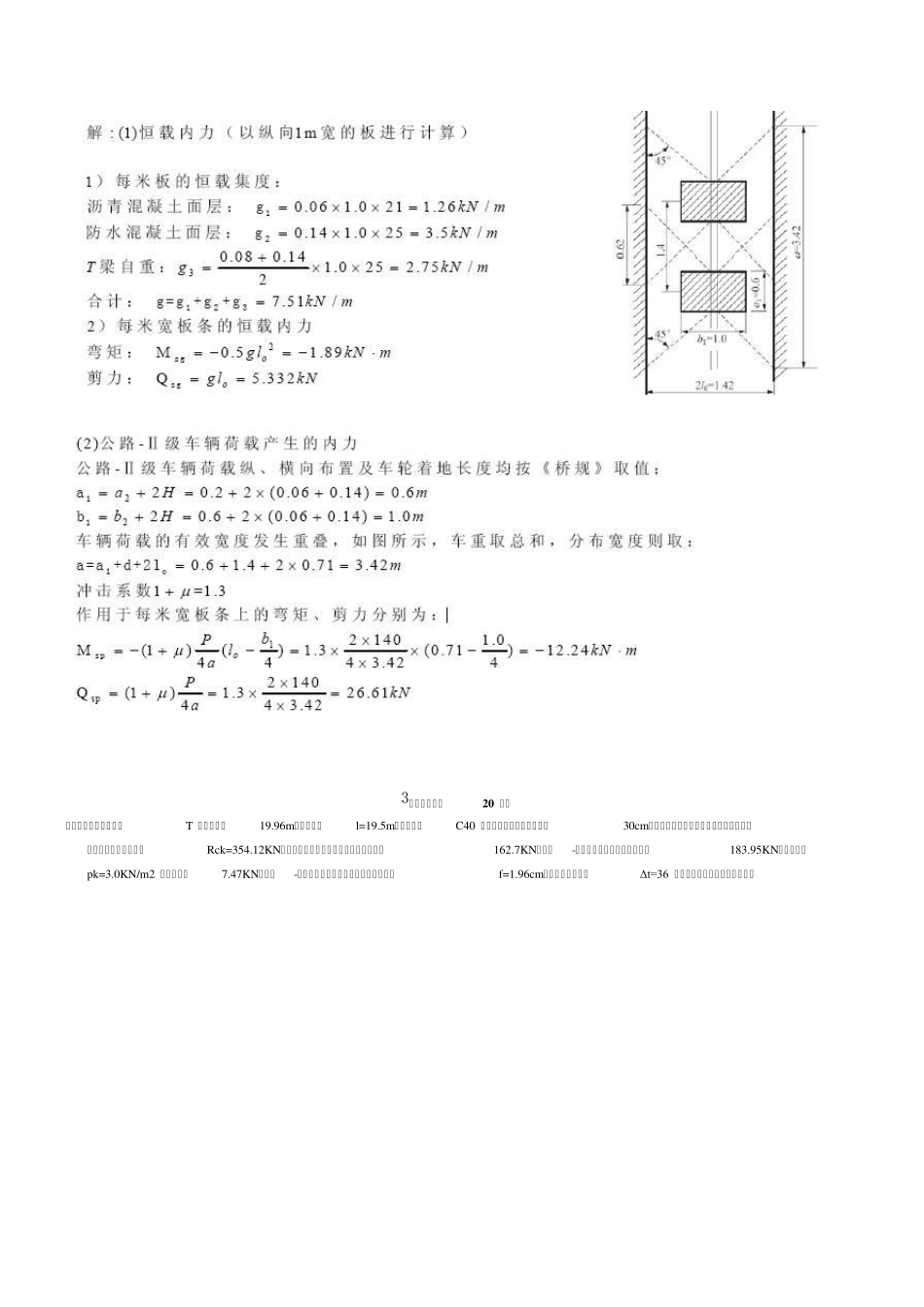

1、计算题(21 分 ) 一桥面净空为净—7 附 2×0.75m 人行道的钢筋混凝土T 梁桥，共设五根主梁。试求荷载位于支点处时1 号梁相应于汽车—20 级、挂车—100 和人群荷载的横向分布系数。 2、计算题(16 分 ) 计算下图所示的T 梁翼板所构成的铰接悬臂板的设计内力。设计荷载：公路-Ⅱ级。桥面铺装为6cm 沥青混凝土面层（容重为21KN/m3）和14cm 防水混凝土垫层（容重为25KN/m3）。 3、计算题（共2 0 分） 已知钢筋混凝土五片式T 型梁桥全长19.96m，计算跨径l=19.5m。主梁采用C40 混凝土，支座处梁肋宽带为30cm。梁的两端采用等厚度的橡胶支座。已计算求得支座压力标准值Rck=354.12KN，其中结构自重引起的支座反力标准值为162.7KN，公路-Ⅱ级引起的支座反力标准值为183.95KN，人群荷载pk=3.0KN/m2 的标准值为7.47KN；公路-Ⅱ级和人群荷载作用下产生的跨中挠度f=1.96cm，主梁的计算温差Δ t=36 摄氏度。试设计板式橡胶支座。 4、计算题(共 1 题，共20 分 ) 计算图1 所示T 梁翼板所构成铰接悬臂板的设计内力。桥面铺装为20mm 厚的沥青混凝土面层（容重为23KN/m3）和平均厚90mm 的C25 混凝土面层（容重为24KN／ m3）。T 梁翼板钢筋混凝土的容重为25KN／ m3。 图 1 铰接悬臂行车道板（单位：cm） 图 2 标准车辆荷载的计算图式（尺寸：m） 5、计算题(共 1 题，共20 分 ) 下图为跨径l=12.60m 的铰接空心板桥的横截面布置图，桥面净空为净－7+2×0.75m人行道。全桥跨由9 块预应力混凝土空心板组成，欲求1、 3 和 5 号板的车辆荷载和人群荷载作用下的跨中荷载横向分布系数。 图 1 空心板桥横断图 6、计算题(共 1 题，共20 分 ) 计算跨径=19.50m 的桥梁，其横截面如下图所示，试求荷载位于跨中时l 号边梁的荷载横向分布系数 （车辆荷载和 人群荷载）。 (a) 桥梁横断面 (b) 1 号梁横向影响线 图 1 横向分布系数计算图示
