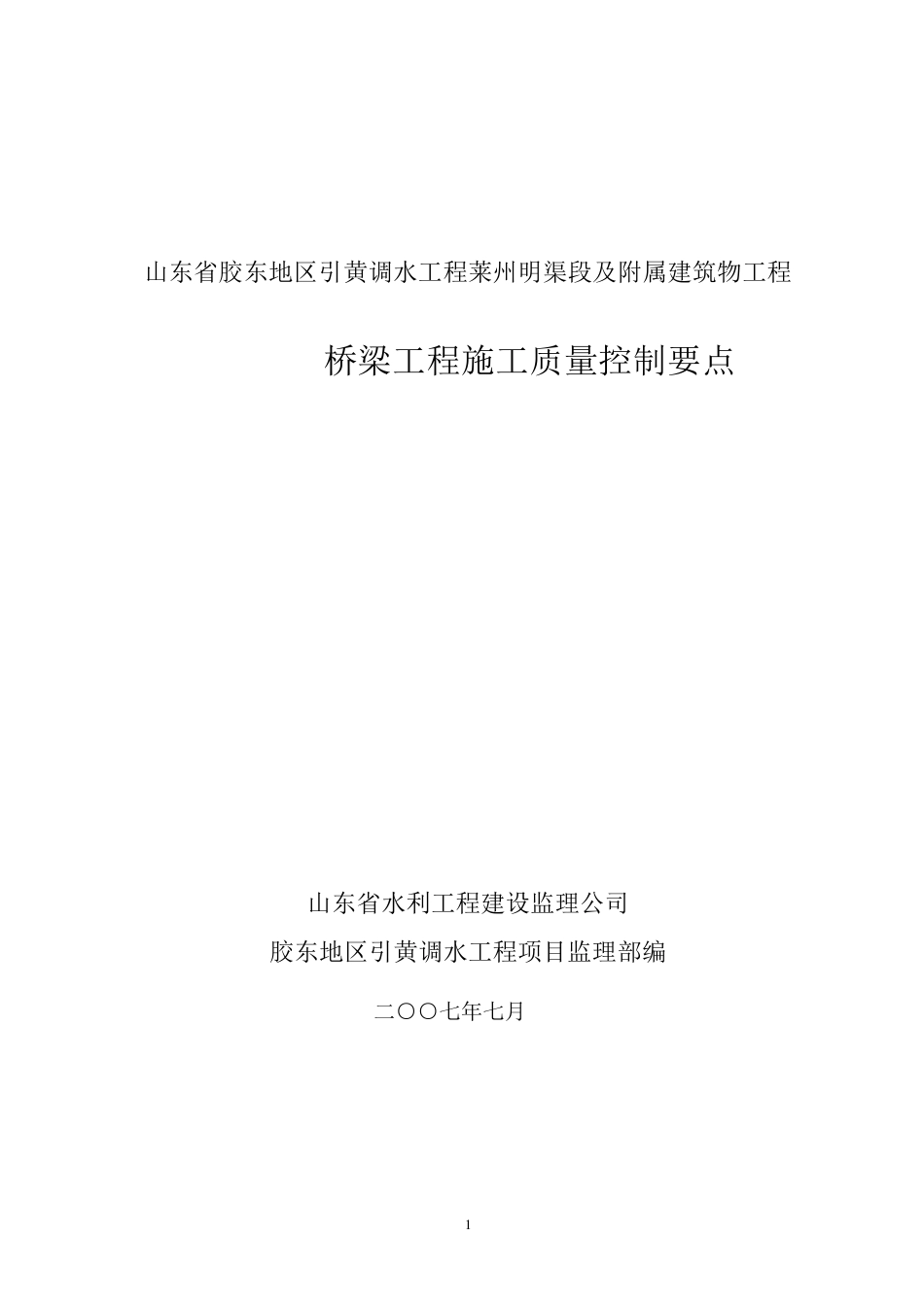

1 山东省胶东地区引黄调水工程莱州明渠段及附属建筑物工程 桥梁工程施工质量控制要点 山东省水利工程建设监理公司 胶东地区引黄调水工程项目监理部编 二○○七年七月 2 桥梁工程施工质量监要点与监理要点 1、钢筋材料检查 1）承包人应按60T 每批次的频率，对每批进场钢筋抽检。抽检的项目包括：强度、伸长量、冷弯、焊接试件等试验项目。抽检合格后，方可加工并用在工程上。 2）承包人应将钢筋表面的浮皮、鳞锈清除干净。 2、各种钢筋接头的检查 各种钢筋接头的搭接长度，如绑扎搭接及各种焊接接头有不同的搭接长度，应按规范要求的标准检查验收。 搭接电弧焊接头焊缝长度： 双面焊 ≮5d 单面焊 ≮10d 帮条电弧焊接头焊缝长度： 双面焊 ≮5d 单面焊 ≮10d 绑扎钢筋接头搭接长度应符合规范要求。 钢筋接头一般采用焊接方式，尤其是大于或等于Ф25 的钢筋。搭接和帮条电焊弧接头应尽量做成双面焊。 ２）检查接头位置。钢筋接头的位置应在下料前做好安排并满足以下条件： （1）接头应设置在内力较小部位，并错开布置。接头间距离不小于1.3 3 倍搭接长度。 （2）配置在搭接长度区段内的受力钢筋，接头的截面面积占总截面面积的百分率应符合下表的规定。在此应特别注意接头截面积占总截面面积百分率的检查，应正确理解是在搭接长度段内的接头，而不是指单纯的同一截面内的接头。 接头长度区段内受力钢筋接头面积的最大百分率 接头形式 接头面积最大百分率（%） 受拉区 受压区 主钢筋绑扎接头 25 50 主钢筋焊接接头 50 不限制 注：a、焊接接头长度区段内是指35d 长度范围内，但不得小于 50cm，绑扎接头长度区段是指1.3 倍搭接长度（d 为钢筋直径）。 B、在同一根钢筋上应尽量少设接头。 C、装配式构件连接处的受力钢筋焊接接头，可不受此限制 d、绑扎接头中钢筋的横向净距不应小于钢筋直且不应小于 25mm； （3）接头位置离钢筋弯曲处的距离不应小于 10d。不宜在构件最大弯矩位置做接头。 3）接头焊接质量检查 （1）钢筋电弧焊所采用的焊条，其性能应符合低碳钢和低合金钢电焊条标准的有关规定，其牌号应符合设计要求，设计未做规定时，参照规范的规定使用。 （2）操作电焊工应经过岗位培训，具有岗位操作合格证。上岗前应检查电焊工的焊接试件，试验合格后方可上岗操作。 4 （ 3） 施 焊 场 地 应 有 适 当 的 防 风 雨 雪 严 寒 的 措 施 。 环 境 在 5～ -20℃ ...
