桥梁结构健康监测系统设计规范

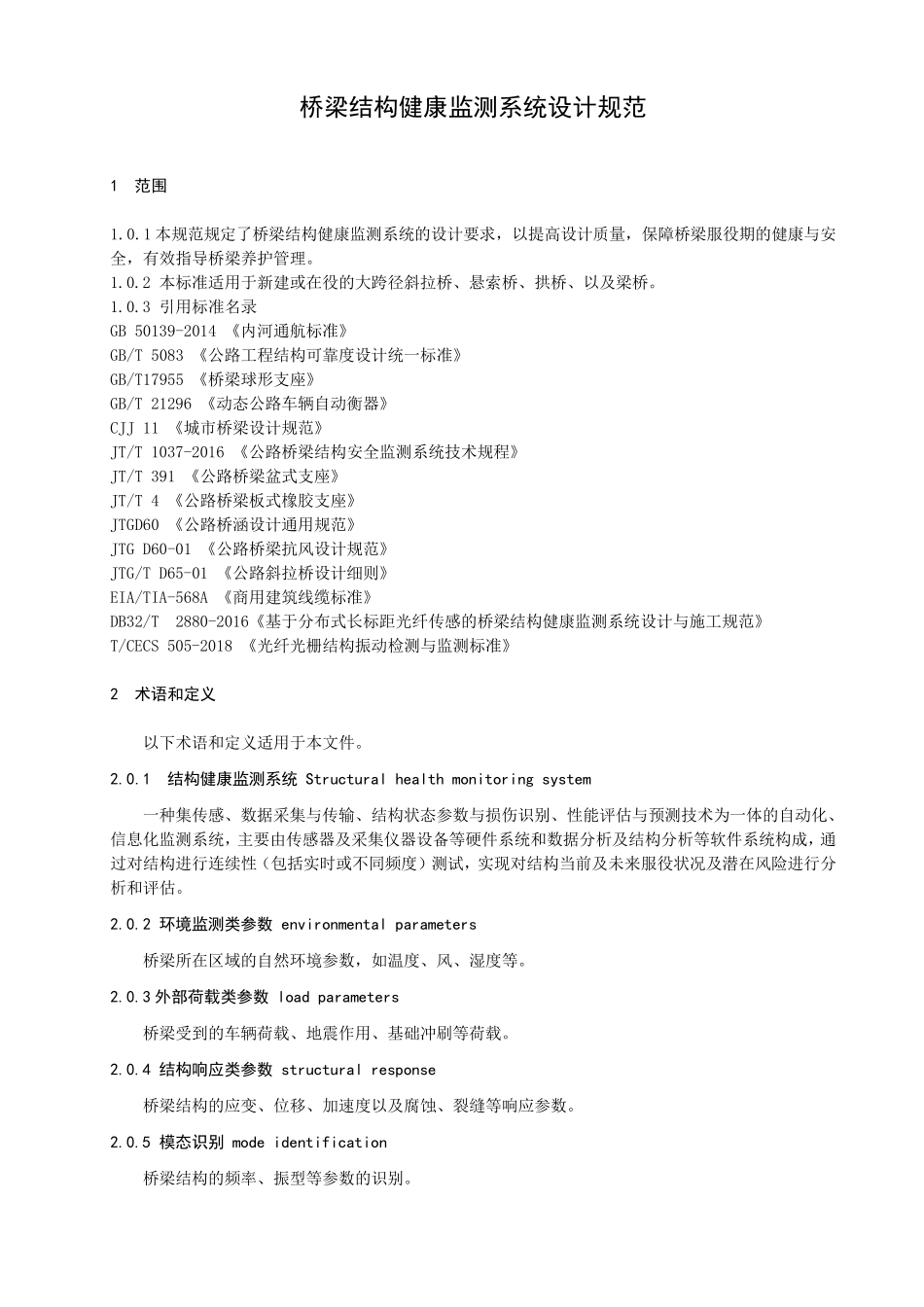

桥梁结构健康监测系统设计规范 1 范围 1.0.1 本规范规定了桥梁结构健康监测系统的设计要求，以提高设计质量，保障桥梁服役期的健康与安全，有效指导桥梁养护管理。 1.0.2 本标准适用于新建或在役的大跨径斜拉桥、悬索桥、拱桥、以及梁桥。 1.0.3 引用标准名录 GB 50139-2014 《内河通航标准》 GB/T 5083 《公路工程结构可靠度设计统一标准》 GB/T17955 《桥梁球形支座》 GB/T 21296 《动态公路车辆自动衡器》 CJJ 11 《城市桥梁设计规范》 JT/T 1037-2016 《公路桥梁结构安全监测系统技术规程》 JT/T 391 《公路桥梁盆式支座》 JT/T 4 《公路桥梁板式橡胶支座》 JTGD60 《公路桥涵设计通用规范》 JTG D60-01 《公路桥梁抗风设计规范》 JTG/T D65-01 《公路斜拉桥设计细则》 EIA/TIA-568A 《商用建筑线缆标准》 DB32/T 2880-2016《基于分布式长标距光纤传感的桥梁结构健康监测系统设计与施工规范》 T/CECS 505-2018 《光纤光栅结构振动检测与监测标准》 2 术语和定义 以下术语和定义适用于本文件。 2.0.1 结构健康监测系统 Structural health monitoring system 一种集传感、数据采集与传输、结构状态参数与损伤识别、性能评估与预测技术为一体的自动化、信息化监测系统，主要由传感器及采集仪器设备等硬件系统和数据分析及结构分析等软件系统构成，通过对结构进 行 连 续 性（ 包 括 实 时 或不 同 频 度） 测试 ，实 现 对结构当 前 及未 来 服役状况 及潜 在风险 进 行 分析和评估。 2.0.2 环境监测类参数 environmental parameters 桥梁所 在区 域 的自然 环 境 参数，如 温 度、风、湿 度等。 2.0.3 外部荷载类参数 load parameters 桥梁受 到 的车辆荷 载 、地 震 作 用、基础 冲 刷 等荷 载 。 2.0.4 结构响应类参数 structural response 桥梁结构的应 变 、位 移 、加 速 度以及腐 蚀 、裂 缝 等响 应 参数。 2.0.5 模态识别 mode identification 桥梁结构的频 率 、振型 等参数的识别。 2.0.6 损伤识别 damage identification 利用结构的响应数据来分析结构物理参数的变化，进而识别结构的损伤的过程。 2.0.7 平稳信号 Stationary signal 统计特性不随时间变化的信号。 2.0.8 模拟信号 Analog signal 模拟信号是指信息参数连续变化的信号。 2.0.9 数字信号 Digital signal...
