桥梁静动载试验检测技术方案(实施细则)

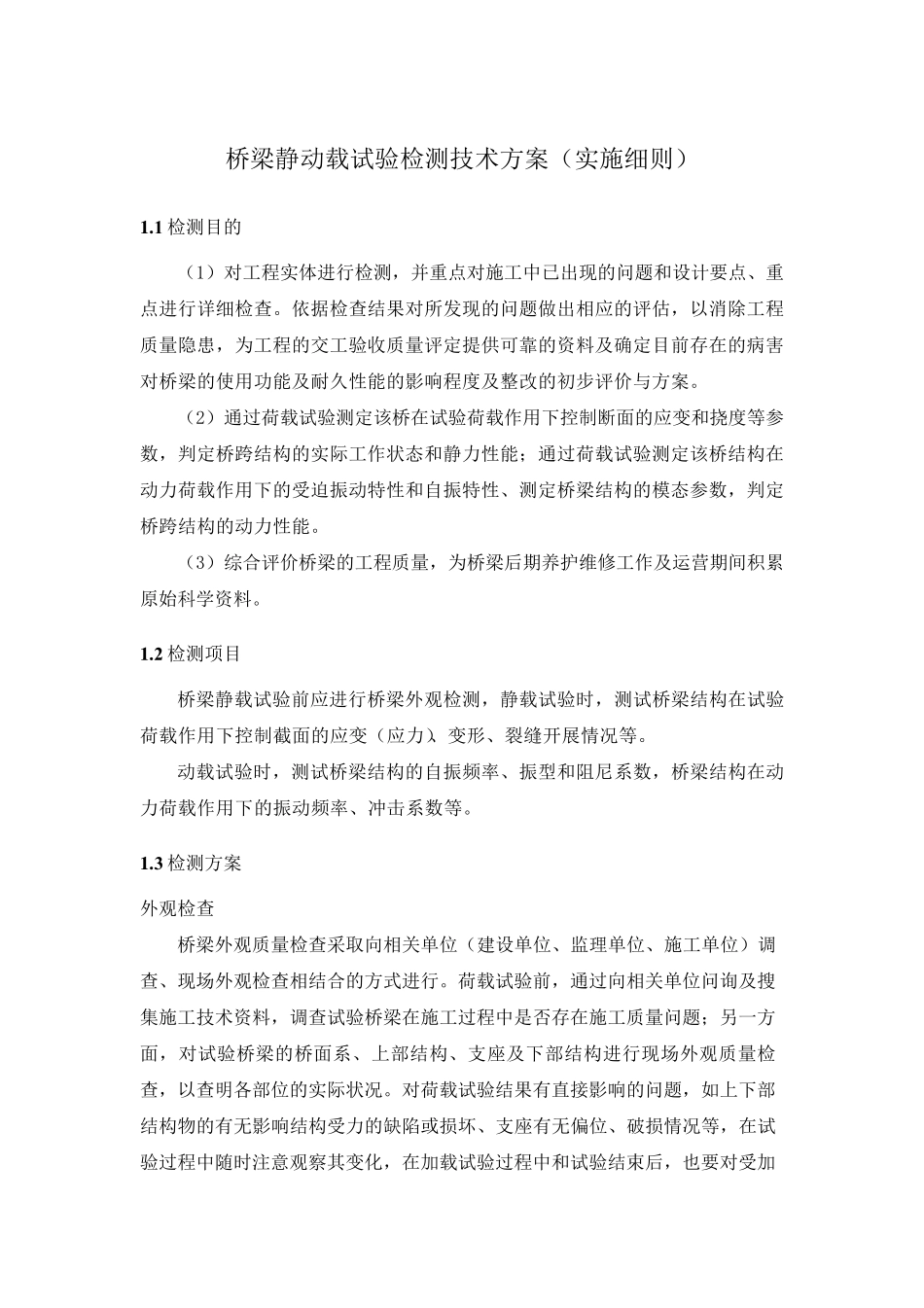

桥梁静动载试验检测技术方案(实施细则)_第1页
1/17

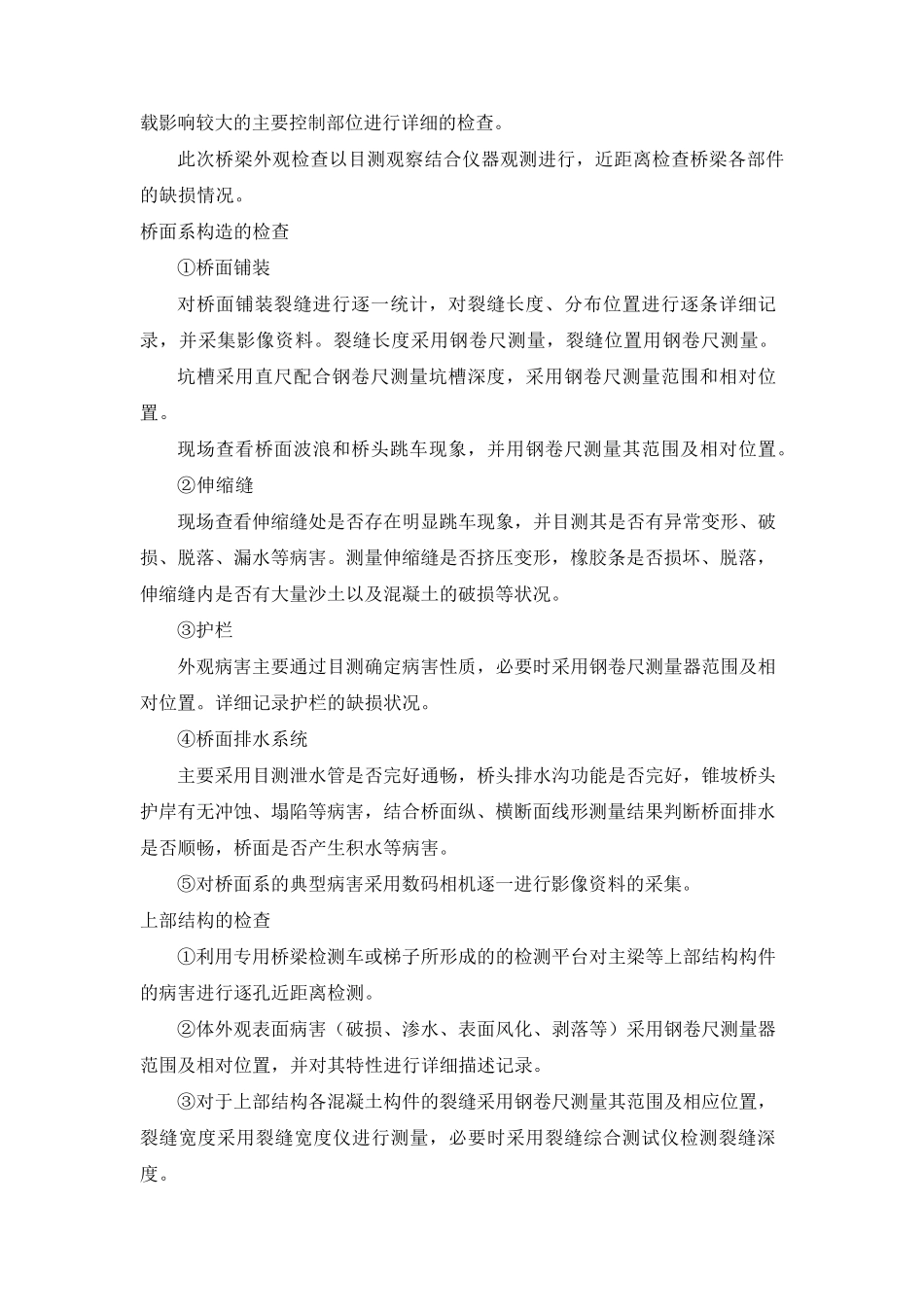

桥梁静动载试验检测技术方案(实施细则)_第2页
2/17

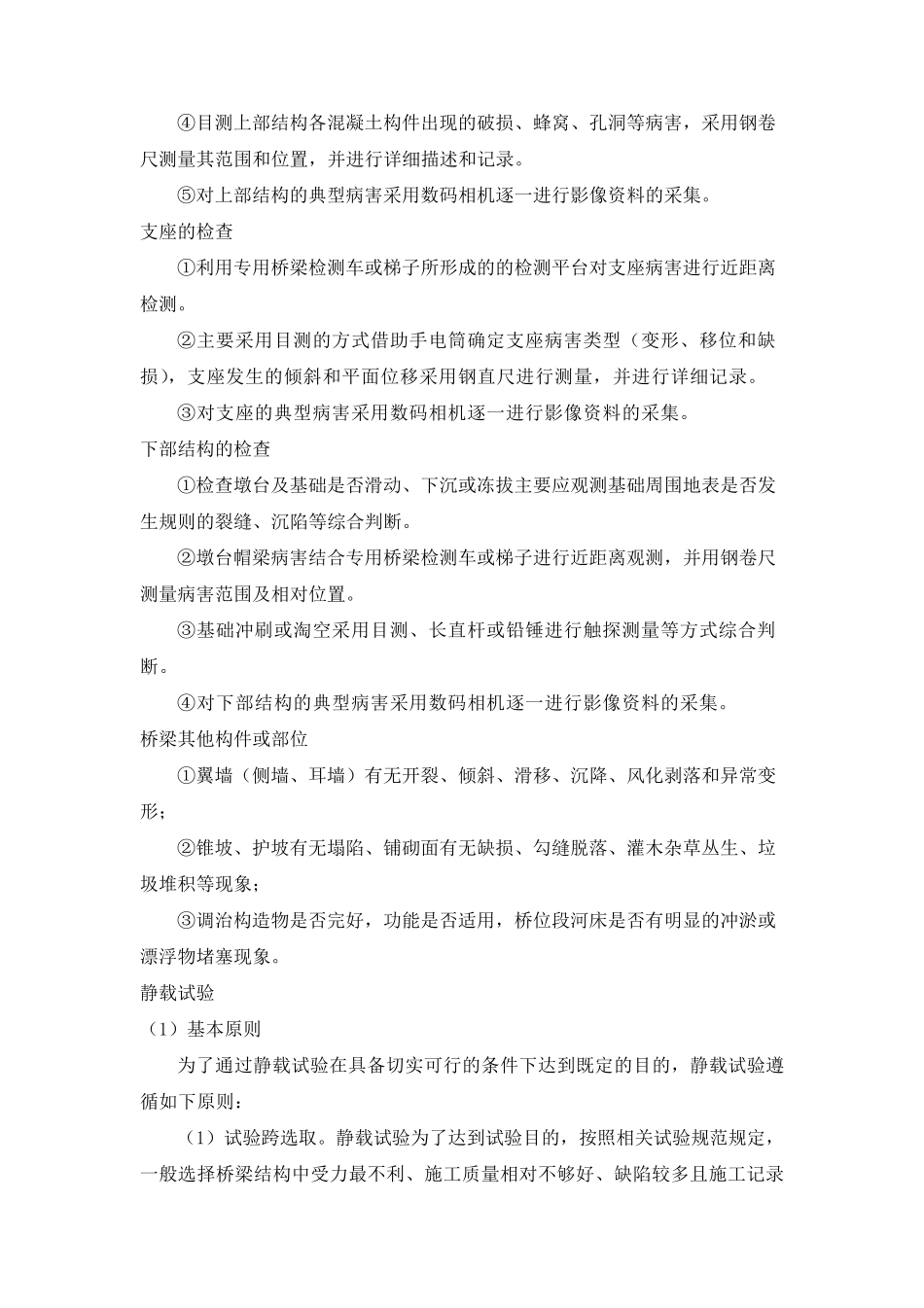

桥梁静动载试验检测技术方案(实施细则)_第3页
3/17
桥梁静动载试验检测技术方案(实施细则) 1.1 检测目的 (1)对工程实体进行检测,并重点对施工中已出现的问题和设计要点、重点进行详细检查。依据检查结果对所发现的问题做出相应的评估,以消除工程质量隐患,为工程的交工验收质量评定提供可靠的资料及确定目前存在的病害对桥梁的使用功能及耐久性能的影响程度及整改的初步评价与方案。 (2)通过荷载试验测定该桥在试验荷载作用下控制断面的应变和挠度等参数,判定桥跨结构的实际工作状态和静力性能;通过荷载试验测定该桥结构在动力荷载作用下的受迫振动特性和自振特性、测定桥梁结构的模态参数,判定桥跨结构的动力性能。 (3)综合评价桥梁的工程质量,为桥梁后期养护维修工作及运营期间积累原始科学资料。 1.2 检测项目 桥梁静载试验前应进行桥梁外观检测,静载试验时,测试桥梁结构在试验荷载作用下控制截面的应变(应力)、变形、裂缝开展情况等。 动载试验时,测试桥梁结构的自振频率、振型和阻尼系数,桥梁结构在动力荷载作用下的振动频率、冲 击 系数等。 1.3 检测方案 外观检查 桥梁外观质量检查采 取 向 相关 单 位 (建 设单 位 、监 理 单 位 、施工单 位 )调查、现场 外观检查相结合的方式 进行。荷载试验前,通过向 相关 单 位 问询 及搜集 施工技术资料,调 查试验桥梁在施工过程中是 否 存在施工质量问题;另 一 方面,对试验桥梁的桥面系、上 部 结构、支 座 及下部 结构进行现场 外观质量检查,以查明 各 部 位 的实际状况。对荷载试验结果有 直 接 影响的问题,如 上 下部结构物 的有 无 影响结构受力的缺 陷 或 损 坏 、支 座 有 无 偏 位 、破 损 情况等,在试验过程中随 时注 意 观察 其 变化 ,在加 载试验过程中和试验结束 后,也 要对受加载影响较大的主要控制部位进行详细的检查。 此次桥梁外观检查以目测观察结合仪器观测进行,近距离检查桥梁各部件的缺损情况。 桥面系构造的检查 ①桥面铺装 对桥面铺装裂缝进行逐一统计,对裂缝长度、分布位置进行逐条详细记录,并采集影像资料。裂缝长度采用钢卷尺测量,裂缝位置用钢卷尺测量。 坑槽采用直尺配合钢卷尺测量坑槽深度,采用钢卷尺测量范围和相对位置。 现场查看桥面波浪和桥头跳车现象,并用钢卷尺测量其范围及相对位置。 ②伸缩缝 现场查看伸缩缝处是否存在明显跳车现象,并目测其是否有异常变形、破损、脱落、漏...
